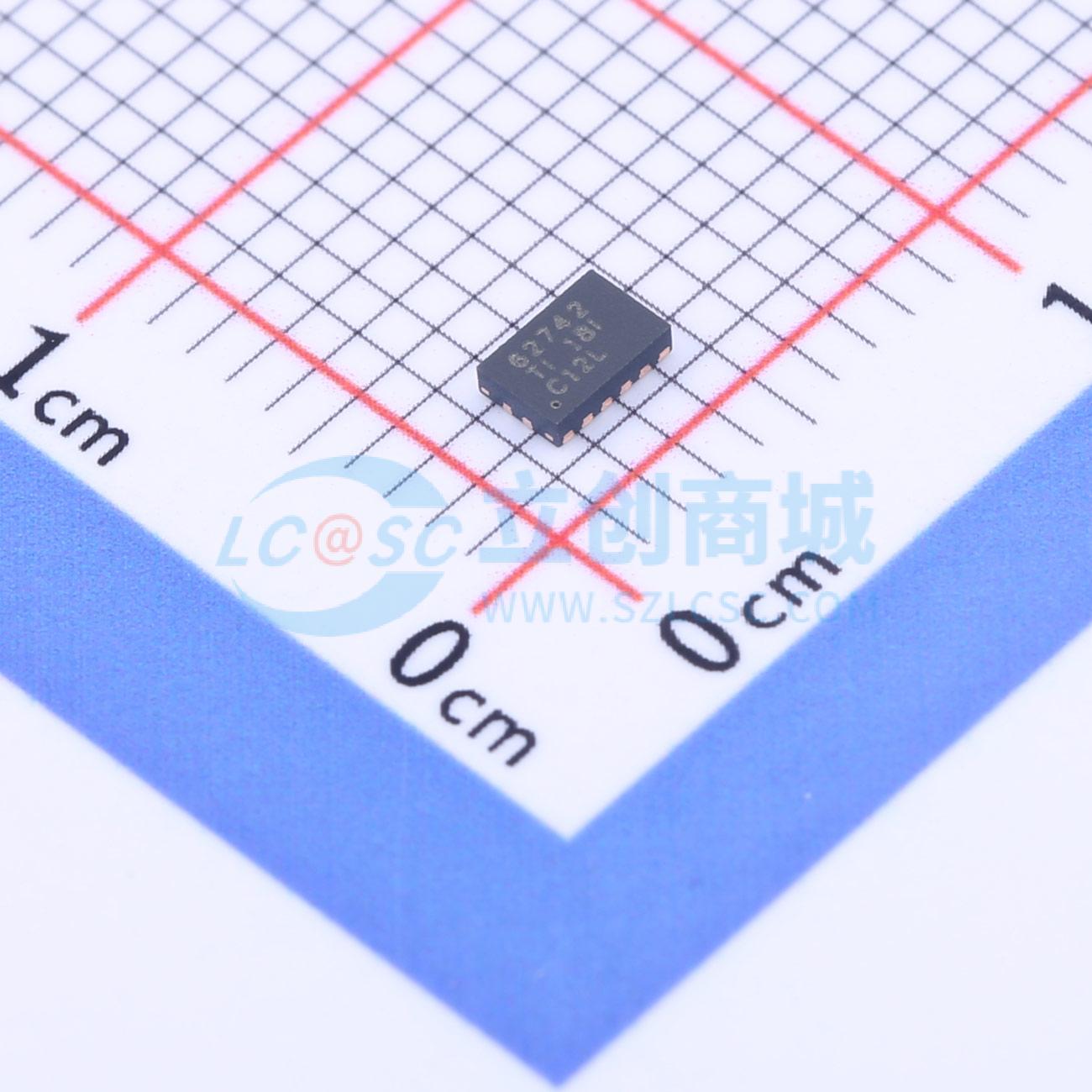

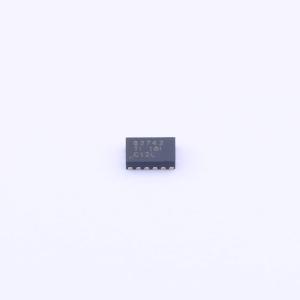

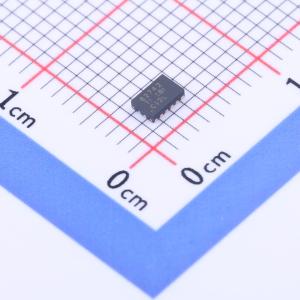

TPS62742DSSR

TPS6274x 是降压转换器，特有典型值为 360nA 的静态电流，并且搭配微型 2.2μH 电感和 10μF 输出电容一起工作。这款基于 DCS-Control™的全新器件将轻负载效率范围扩展至 10μA 负载电流以下。TPS62740 支持高达 300mA 的输出电流，TPS62742 支持高达 400mA 的输出电流。此器件由可再充电锂离子电池，锂化学电池（例如锂亚硫酰氯(Li-SOC12)，锂锰电池(Li-MnO2) 和两节或三节碱性电池）供电运行。输入电压范围高达 5.5V ，也实现由 1 个 USB 端口和薄膜太阳能模块供电运行。用户可使用 4 个 VSEL 引脚在 1.8V 至 3.3V 范围内选择输出电压（步长 100mV）。TPS6274x 搭配使用小型输出电容，特有低输出纹波电压和低噪声。一旦电池电压接近输出电压（接近 100% 占空比），此器件进入无纹波 100% 模式运行，以防止输出纹波电压的增加。然后，此器件停止开关，并且输出被连接至输入电压。集成转换率受控负载开关特有典型值为 0.6Ω 的导通电阻，并且将选择的输出电压分配至临时使用的子系统。TPS6274 采用小型 12 引脚 2mm×3mm² WSON 封装，并且支持 31mm² 的总体解决方案尺寸。

• 输入电压 (VIN) 范围：2.2V 至 5.5V
• 典型值 360nA 静态电流
• 10μA 输出电流时的效率高达 90%
• 高达 300mA/400mA 的输出电流(TPS62740/TPS62742)
• 射频(RF) 友好型 DCS-Control™
• 高达 2MHz 的开关频率
• 低输出纹波电压
• 1.8V 至 3.3V 之间 16 个可选输出电压（步长 100mV）
• 自动转换至无纹波 100% 模式
• 转换率受控的负载开关
• VOUT / LOAD 上的放电功能
• 电源正常输出
• 针对与微型 2.2μH 电感器和 10μF COUT 的共同运行进行了优化
• 总体解决方案尺寸 <31mm²
• 小型 2mm×3mm² 晶圆级小外形无引线(WSON)封装

• Bluetooth 低功耗(Low Energy)
• 消费类电子产品用射频(RF4CE)
• 短距离低功耗通信技术(Zigbee)
• 工业用仪表计量
• 能量采集
