TLE94613ESXUMA1

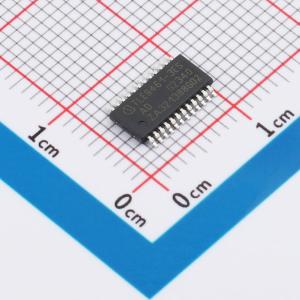

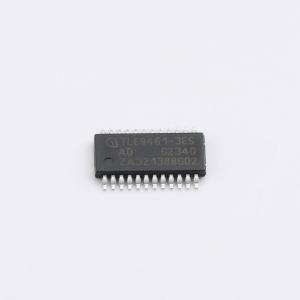

TLE9461-3ES 是一种采用外露焊盘 PG-TSDSO-24-1（150 mil）功率封装的单片集成电路。该器件专为各种汽车 CAN 应用设计，可作为微控制器的主要电源，并作为 CAN 总线网络的接口。

为了支持这些应用，系统基础芯片 (SBC) 提供了主要功能，例如用于微控制器供电的 5V 低压差稳压器 (LDO)，另一个具有板外保护功能的 5V 低压差稳压器（例如，用于传感器供电），支持 CAN FD 和 CAN 部分网络（包括 FD 容错模式）的高速 CAN 收发器用于数据传输，带有嵌入式保护功能的高压 GPIO 以及用于控制和监控设备的 16 位串行外设接口 (SPI)。此外，还实现了一个可配置的超时/窗口看门狗电路，具有复位功能、一个专用故障输出和欠压复位功能。

该器件提供了低功耗模式，以尽量减少永久连接到电池的应用中的电流消耗。可以通过 CAN 总线上的消息、双电平敏感监测/唤醒输入以及循环唤醒等方式从低功耗模式唤醒。

该器件设计能够承受汽车应用中的恶劣条件。

• 在停止模式和睡眠模式下极低的静态电流消耗
• 在SBC正常模式、停止模式和睡眠模式下的周期性循环唤醒
• 在SBC正常模式、停止模式和睡眠模式下的周期性循环检测
• 低降压线性稳压器5V，150mA（峰值250mA）为主电源供电
• 低降压线性稳压器5V，100mA，具有用于外部使用的保护功能
• 高速CAN收发器支持高达5 Mbit/s的FD通信，并具有符合ISO 11898-2:2016 & SAE J2284标准的CAN部分网络和CAN FD容错模式
• 完全符合“汽车应用中LIN、CAN和FlexRay接口的硬件要求”修订版1.3，2012-05-04
• 带有集成扩频调制功能的电荷泵输出，用于N沟道MOSFET反向保护或负载开关功能，以实现最佳EMC性能
• 通用高压唤醒输入用于电压水平监控和唤醒检测
• 通用高压输入输出（GPIO），可配置为故障输出、唤醒输入、低端开关或高端开关
• 高压测量功能作为替代引脚分配
• 故障输出用于故障安全信号
• 可配置的唤醒源
• 复位与中断输出
• 可配置的超时和窗口看门狗
• 过温及短路保护功能
• 专用TEST引脚用于进入SBC开发模式（看门狗计数器停止）
• 与其他SBC系列TLE926x和TLE927x软件兼容
• 宽输入电压和温度范围
• 优化电磁兼容性（EMC）和低电磁辐射（EME）
• 优化高抗电磁干扰（EMI）能力
• AEC认证&环保产品（符合RoHS标准）

• HVAC ECU 和控制面板
• 前部、后部和环境灯光控制单元（LCU）
• 座椅控制模块
• 安全带预紧器
• 转向柱和转向锁
• 闭合装置（后备箱、滑动门等）
• 换挡器和选择器
• 智能电源分配模块
