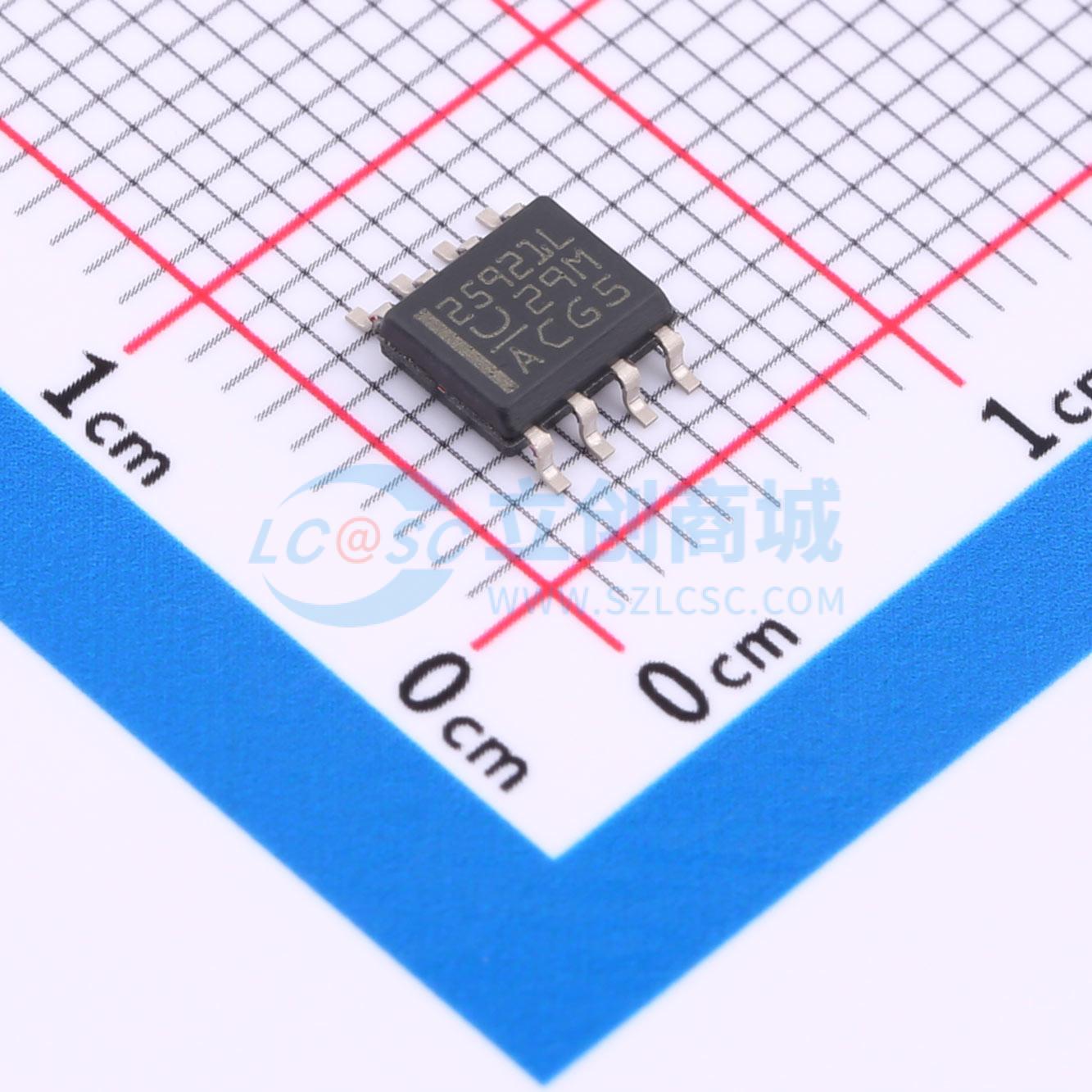

温馨提醒：图片仅供参考，商品以实物为准
TPS25921LDR
具有精密限流和过压保护功能的4.5V - 18V熔丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS25921L 具有闭锁故障响应功能的 4.5V 至 18V、90mΩ、0.4A 至 1.6A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25921LDR
- 商品编号
- C2653825
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.133333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~18V | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 87mΩ | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 长度 | 4.9mm | |
| 宽度 | 3.91mm | |
| 高度 | 1.75mm |
商品概述
TPS25921是一款具有全套保护功能的紧凑型多功能熔丝。它具有较宽的工作电压，可实现对多种常用直流 (DC) 总线的控制。室温下限流精度达±2% ，这种优异的精度使得TPS25921成为多种系统保护应用的理想选择。
而且它还具有过流保护、过压保护和欠压保护等多种可编程功能，能够对负载、电源和器件提供保护。欠压和过压条件下的阈值精度为3% ，无需监控电路即可确保对总线电压进行严密控制。此外，还针对系统状态监视和下游负载控制提供了故障标志输出 (FLT)。
对于热插拔电路板，TPS25921提供了浪涌电流控制和可编程的输出斜坡速率。为实现设计灵活性的最大化，可使用软启动 (SS) 引脚处的电容器编程设定输出斜坡速率。
商品特性
- 4.5V - 18V工作电压，最大绝对值20V
- 90mΩ RDS(ON)（典型值）
- 0.4A至1.6A可调电流限值
- ILIMIT为1A且温度为25°C时限流精度达±2%
- ±3%过压、欠压阈值可编程的dV₀/dt控制
- 热关断
- 故障输出
- 欠压闭锁 (UVLO) 和过压保护(OVP)
- -40°C至125°C的结温范围
- 自动重试和闭锁型号
- UL2367认证正在处理中
- UL60950 - 单点故障测试期间安全
应用领域
- 大型家用电器，家用电器
- 机顶盒、数字化视频光盘 (DVD) 和游戏机
- 硬盘 (HDD) 和固态硬盘 (SSD)
- 智能仪表，气体分析仪
- 智能负载开关
- USB开关
- 电源适配器器件
