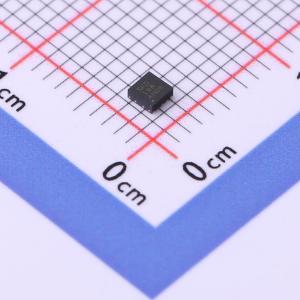

温馨提醒：图片仅供参考，商品以实物为准
INA300AIDSQR
INA300AIDSQR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA300 36V 电流感应比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA300AIDSQR
- 商品编号
- C2653847
- 商品封装
- WSON-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | 0V~36V | |
| 输入偏置电流(Ib) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
INA300 为过电流保护应用而设计，是一个电流检测比较器，通过测量分流电阻器上形成的电压，并将该电压与阈值电压输入水平进行比较，从而检测过电流。此器件可在 0V 至 36V 的共模电压范围内测量该差分电压信号，与电源电压无关。INA300 器件具有可调阈值范围，此范围由单个外部限值设定电阻器来设置。可选迟滞功能可调节比较器的运行情况，以适应 0mV 至 250mV 的宽输入信号范围。 器件上的开漏警报输出可配置为透明模式（输出状态与输入状态保持一致）或锁存模式（清零锁存时清除报警输出）。器件响应时间设置是可选的，10µs 内即可迅速发出过流警报。 INA300 器件由 2.7V - 5.5V 单电源供电运行，最大电源电流消耗为 135µA。INA300 器件的额定工作温度范围为 -40°C 至 +125°C，采用 WSON - 10 和 VSSOP - 10 封装。
商品特性
- 宽共模范围：0V 至 36V
- 可选响应时间：10µs、50µs、100µs
- 可编程阈值：
- 使用单个电阻调节
- 可编程范围为 0mV 到 250mV
- 精度：
- 失调电压：±500µV（最大值）
- 失调电压漂移：0.5µV/°C（最大值）
- 可选迟滞：2mV、4mV、8mV
- 有源静态电流：135µA（最大值）
- 可选禁用模式
- 已禁用静态电流：3.5µA（最大值）
- 已禁用输入偏置电流：500nA（最大值）
- 锁存模式可用时的开漏输出
应用领域
- 过流保护
- 计算机
- 服务器
- 电信设备
- 电源电池充电器
