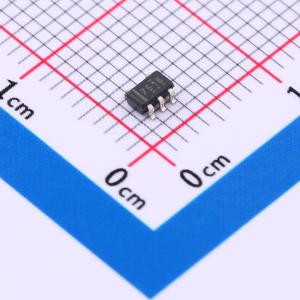

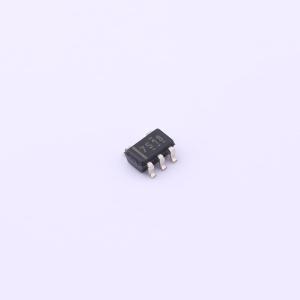

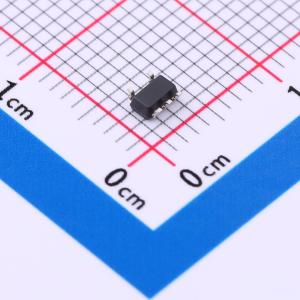

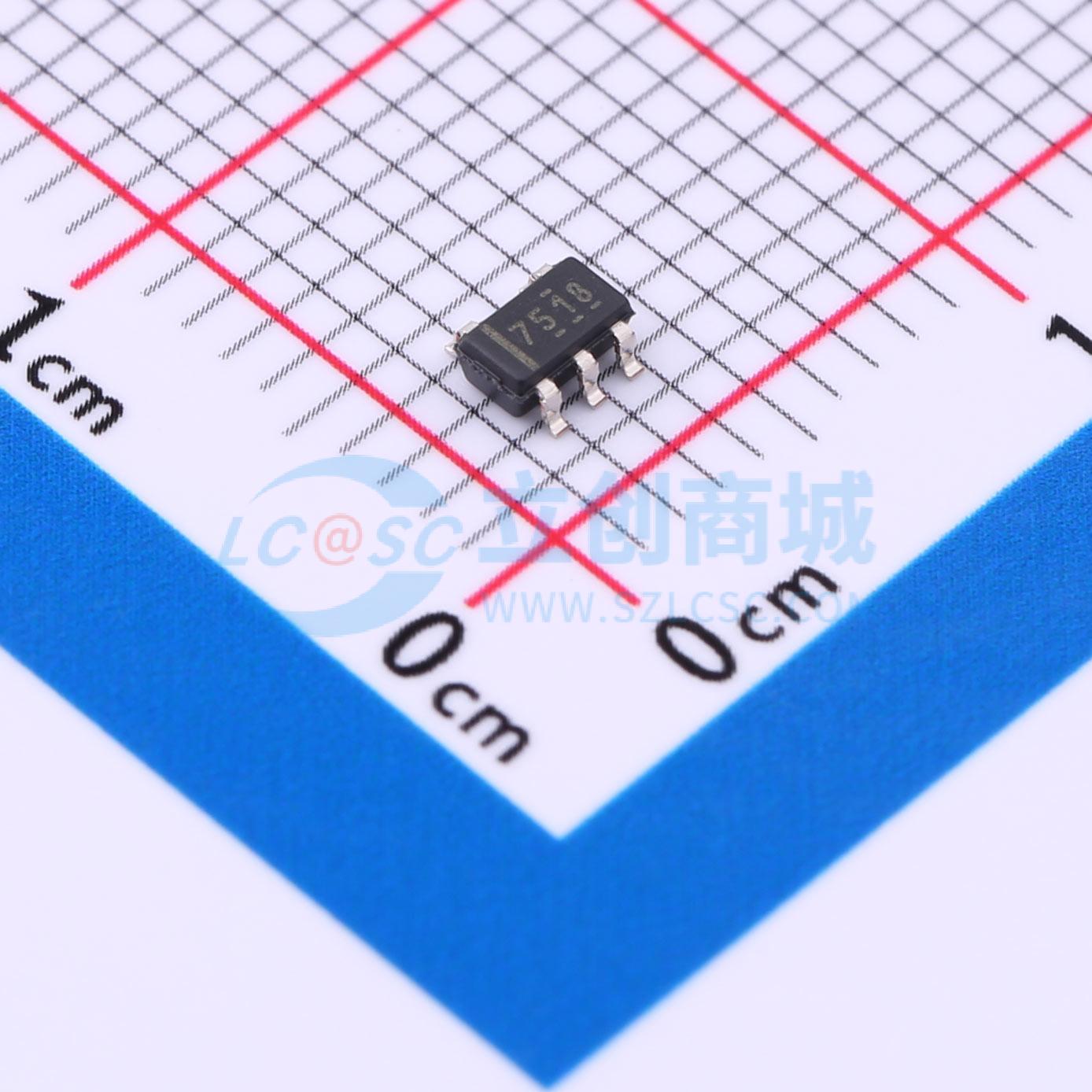

UCC27518DBVR

单通道高速低侧栅极驱动器，基于CMOS输入阈值并具有峰值为4A的拉/灌电流驱动能力

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 5V UVLO 和使能功能的汽车类 4A/4A 单通道栅极驱动器 5-SOT-23 -40 to 140
品牌名称: TI(德州仪器)
商品型号: UCC27518DBVR
商品编号: C2653827
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

UCC27518 和 UCC27519 单通道高速低侧栅极驱动器器件可有效驱动金属氧化物半导体场效应晶体管(MOSFET) 和绝缘栅双极型晶体管(IGBT) 电源开关。UCC27518 和 UCC27519 采用的设计方案可最大程度减少击穿电流，从而为电容负载提供较高的峰值拉/灌电流脉冲，同时提供轨到轨驱动能力以及超短的传播延迟（典型值为17ns）。当 VDD = 12V 时，UCC27518 和 UCC27519 可提供峰值为4A 的灌/拉（对称驱动）电流驱动能力。 UCC27518 和 UCC27519 具有4.5V 至18V 的宽VDD 范围，以及 -40°C 至 140°C 的宽温度范围。当超出VDD 工作范围时，VDD 引脚上的内部欠压闭锁(UVLO) 电路可使输出保持低电平。该器件不仅能够工作在低于5V 的低电压下，还具备同类产品中最佳的开关特性，因此非常适用于驱动诸如GaN 功率半导体器件等新上市的宽带隙电源开关器件。 UCC27518 和 UCC27519 的输入引脚阈值基于CMOS 逻辑电路，其中阈值电压是VDD 电源电压的函数。输入阈值上限典型值 (V1N-H) 是 VDD 的 55% ，而输入阈值下限典型值 (V1N-L) 是 VDD 的 39% 。阈值上下限之间的宽滞后（通常为 VDD 的 16% ）提供了出色的抗噪性，并且使用户能够通过在输入脉宽调制(PWM) 信号与器件的INx 引脚之间使用RC 电路来引入延迟。 UCC27518 和 UCC27519 的EN 引脚上还特有一个可悬空的使能功能。将EN 引脚置于未连接状态，可分别实现UCC27518，UCC27519 与TPS2828，TPS2829 之间的引脚兼容性。EN 引脚的电压阈值是固定的，不会随 VDD 引脚偏置电压变化。使能阈值上限典型值 (VEN-H) 为2.1V，而使能阈值下限典型值 (VEN-L) 为 1.25V。

商品特性

低成本栅极驱动器，是NPN 和PNP 分立解决方案的优质替代产品
与TI 的TPS2828 和TPS2829 器件引脚兼容
4A 峰值拉电流和4A 峰值灌电流对称驱动
快速传播延迟（典型值17ns）
快速上升和下降时间（典型值8ns 和7ns）
4.5V 至18V 单电源范围
VDD 欠压闭锁(UVLO) 期间输出保持低电平（确保加电和断电时无毛刺脉冲运行）
CMOS 输入逻辑阈值（带滞后的电源电压的函数）
实现高抗噪性的滞后逻辑阈值
实现使能功能的EN 引脚（可不连接）
当输入引脚悬空时输出保持在低电平
输入引脚绝对最大电压电平不受VDD 引脚偏置电源电压的限制
-40°C 至 140°C 的运行温度范围
5 引脚DBV 封装（小外形尺寸晶体管封装(SOT)-23）

应用领域

开关模式电源
直流-直流转换器
用于数字电源控制器的伴随栅极驱动器器件
太阳能、电机控制、不间断电源(UPS)
用于新上市的宽带隙电源器件（例如GaN）的栅极驱动器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	8ns
	下降时间(tf)	7ns
	传播延迟 tpLH	17ns
	传播延迟 tpHL	17ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	静态电流(Iq)	70uA
