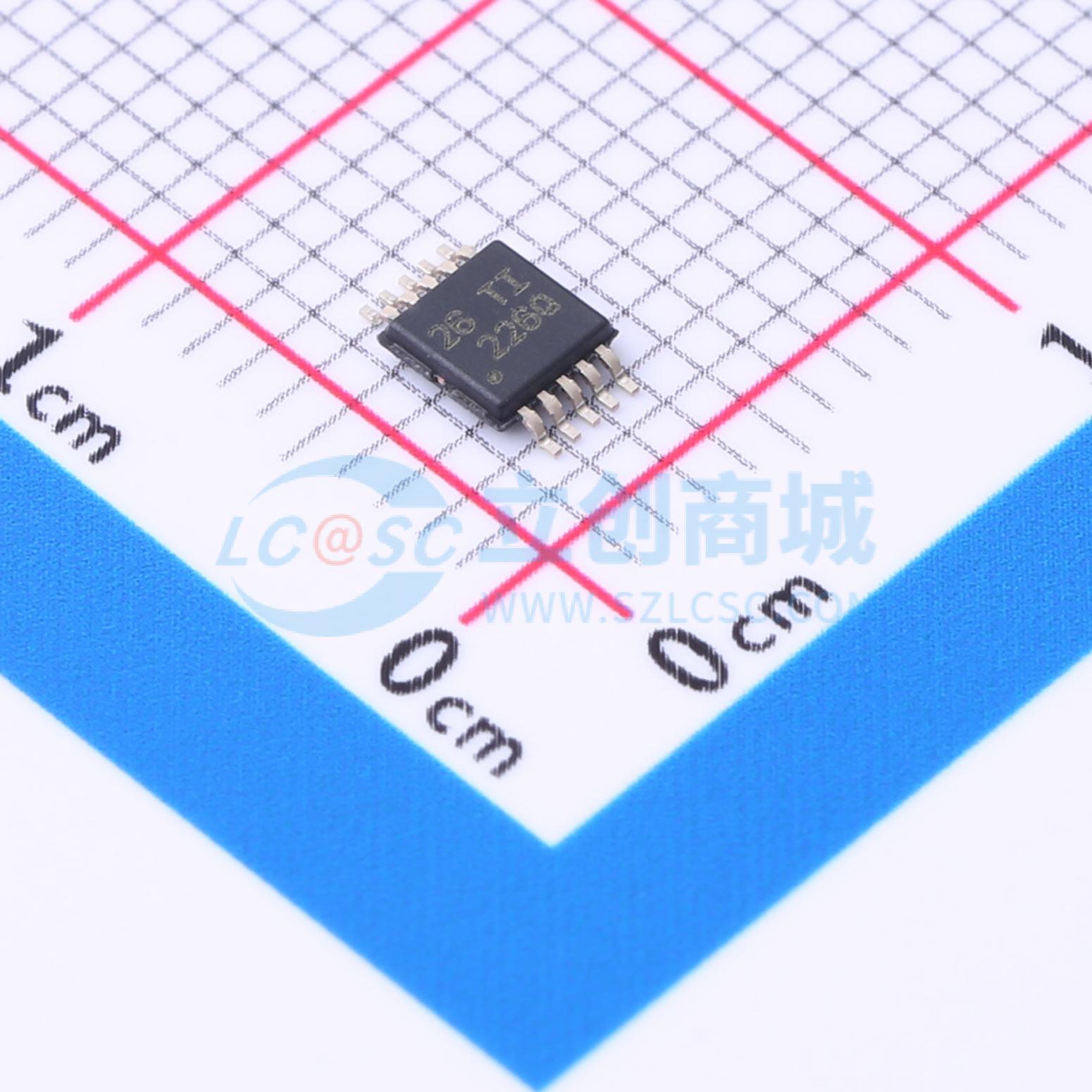

温馨提醒：图片仅供参考，商品以实物为准

INA226AQDGSRQ1

汽车级36V双向零漂移高精度低侧/高侧I2C兼容电流/功率监视器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA226-Q1 具有警报功能的 AEC-Q100、36V、16 位、超精密、I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA226AQDGSRQ1
商品编号: C2653835
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

INA226-Q1 是一款分流/功率监视器，具有 I2C 或 SMBUS 兼容接口。该器件监视分流压降和总线电源电压。可编程校准值、转换时间和取平均值功能与内部乘法器相结合，可实现电流值（单位为安培）和功率值（单位为瓦）的直接读取。 INA226-Q1 可在 0V 至 36V 的共模总线电压范围内感测电流，与电源电压无关。该器件由一个 2.7V 至 5.5V 的单电源供电，电源电流典型值为 330μA。该器件的额定工作温度范围为 -40°C 至 125°C，I²C 兼容接口上具有多达 16 个可编程地址。

商品特性

具有符合 AEC-Q100 标准的下列结果：
器件温度等级 1： -40°C 至 125°C
器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C4B
感测的总线电压范围：0V 至 36V 高侧或低侧感测报告电流、电压和功率
高精度：
0.1% 增益误差（最大值）
10μV 偏移（最大值）

应用领域

混合动力汽车 (HEV)/电动汽车 (EV) 电池管理
车身控制模块
自动车锁电机控制
自动车窗电机控制
阀门控制
高侧或低侧感测应用

	属性	参数值
	商品目录	电流感应放大器
	共模电压	0V~36V
	输入偏置电流(Ib)	10nA
	输入失调电压(Vos)	2.5uV
	工作温度	-40℃~+125℃
	差分电压	±40V

	属性	参数值
	单电源	2.7V~5.5V
	静态电流(Iq)	330uA
	输出电流	10mA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	共模抑制比(CMRR)	140dB
