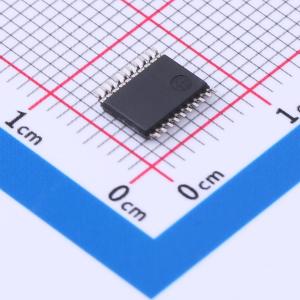

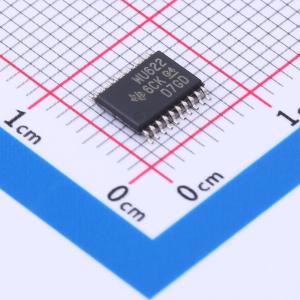

SN74AVC6T622PWR

描述: SN74AVC6T622 音频编解码器 AC'97 电压转换收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC6T622PWR
商品编号: C2650408
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

SN74AVC6T622是一款电压电平转换收发器，用于对接1.8V AC'97音频编解码器控制器与3.3V AC'97编解码链路，可弥合传统3.3V AC'97编解码器与工作在1.8V的AC'97控制器之间的电平差，6位宽器件符合AC'97电气接口电平与时序规范。该器件拥有两个电源电压引脚，可分别配置A端口与B端口的输入切换阈值，A端口跟踪VCCA，B端口跟踪VCCB，VCCA与VCCB均可接受1.2V到3.6V范围内的任意电源电压。若任一电源关闭，所有输出将被置于高阻抗状态以节约功耗。该器件提供两种0.5mm间距的球栅阵列封装，20球封装尺寸为3mm×2.5mm，24球封装尺寸为3mm×3mm；若使用外露中心焊盘，必须将其连接为次级接地或保持电气开路，未使用引脚应保持悬空不连接。

商品特性

为电压电平转换收发器，可实现1.8V AC'97音频编解码器控制器与3.3V AC'97编解码链路的对接
I/O切换电平可配置，双电源引脚可在1.2V~3.6V全电源范围工作
支持低功耗运行，任一电源电压关闭时，A、B端口均置于高阻抗状态
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22标准，人体模型可达7000V，机器模型可达200V，充电器件模型可达1500V

应用领域

个人电脑的音频/模拟调制解调功能模块
移动电话、PDA、数码相机、个人媒体播放器、摄像机、机顶盒的存储卡相关应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	-

	属性	参数值
	每个电路通道数	6
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
