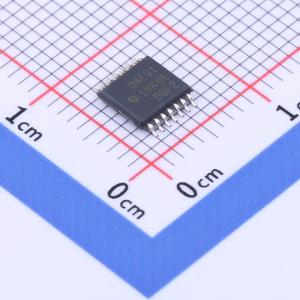

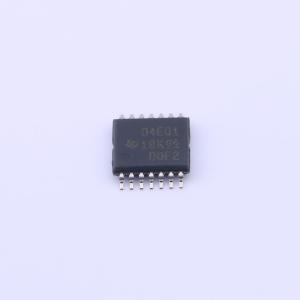

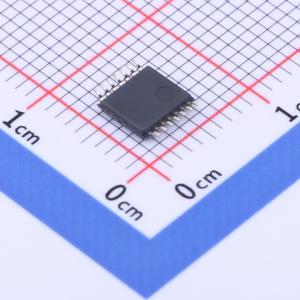

温馨提醒：图片仅供参考，商品以实物为准
TXS0104EQPWRQ1
24Mbps 4位双向电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有符合AEC-Q100标准的下列结果：器件温度1级： -40°C至 +125°C的环境运行温度范围；器件人体放电模式(HBM)静电放电(ESD)分类等级2；器件组件充电模式(CDM) ESD分类等级C6。无需方向控制信号，最大数据速率最大值24Mbps（推挽）、2Mbps（开漏）。A端口上1.65V至3.6V，B端口上2.3V至5.5V (VCCA ≤ VCCB)。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXS0104EQPWRQ1
- 商品编号
- C2652953
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 24Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | 1 | |
| 每个电路通道数 | 4 | |
| 输出类型 | 开漏；推挽式 | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 自动方向检测 |
商品概述
具有符合AEC-Q100标准的下列结果：器件温度1级： -40°C至 +125°C的环境运行温度范围；器件人体放电模式(HBM)静电放电(ESD)分类等级2；器件组件充电模式(CDM) ESD分类等级C6。无需方向控制信号，最大数据速率最大值24Mbps（推挽）、2Mbps（开漏）。A端口上1.65V至3.6V，B端口上2.3V至5.5V (VCCA ≤ VCCB)。无需电源序列 — VCCA或VCCB均可优先斜升，静电放电(ESD)保护性能超过JESD 22规范要求。A端口：– 2000V人体放电模式(A114 - B)；– 1000V组件充电模式(C101)。B端口15kV人体放电模式(A114 - B)，1000V组件充电模式(C101)。IEC 61000 - 4 - 2 ESD（B端口）±8kV接触放电，±10kV空气间隙放电。
商品特性
- 符合AEC - Q100标准，器件温度1级： -40°C至 +125°C环境运行温度范围
- 器件人体放电模式(HBM)静电放电(ESD)分类等级2
- 器件组件充电模式(CDM) ESD分类等级C6
- 无需方向控制信号，最大数据速率最大值24Mbps（推挽）、2Mbps（开漏）
- A端口1.65V至3.6V，B端口2.3V至5.5V (VCCA ≤ VCCB)
- 无需电源序列，VCCA或VCCB均可优先斜升
- 静电放电(ESD)保护性能超过JESD 22规范要求
- A端口：2000V人体放电模式(A114 - B)，1000V组件充电模式(C101)
- B端口：15kV人体放电模式(A114 - B)，1000V组件充电模式(C101)
- IEC 61000 - 4 - 2 ESD（B端口）：±8kV接触放电，±10kV空气间隙放电
应用领域
- 汽车用信息娱乐系统
- 高级驾驶员辅助系统(ADAS)
- 主处理器和外设模块间的隔离和电平转换
- I²C或1线制电压电平转换
- 芯片与芯片间的非兼容逻辑通信
