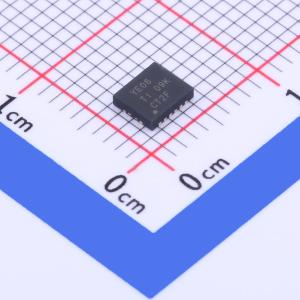

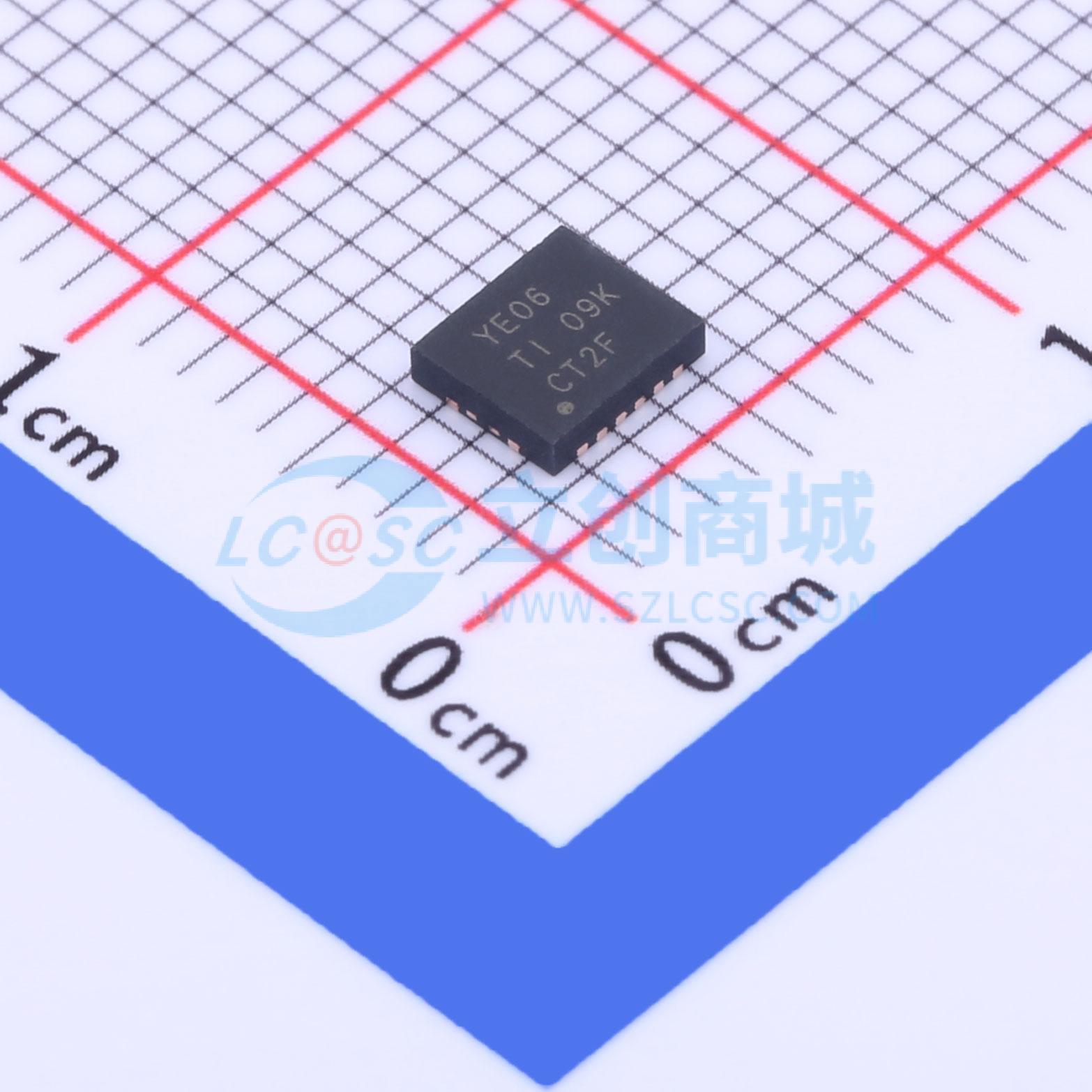

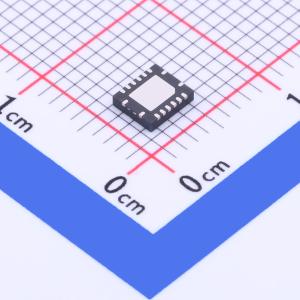

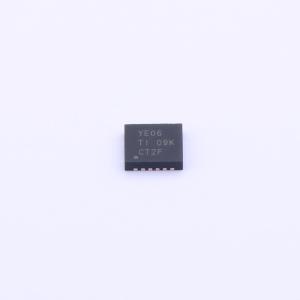

温馨提醒：图片仅供参考，商品以实物为准

TXB0106RGYR

100Mbps 6位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款6位同相转换器采用两个独立的可配置电源轨。A端口设计为跟踪VCCA。VCCA可接受1.2 V至3.6 V的任意电源电压
品牌名称: TI(德州仪器)
商品型号: TXB0106RGYR
商品编号: C2652978
商品封装: VQFN-16-EP(3.5x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	每个电路通道数	6
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXB0106是一款6位双向电平移位电压转换器，带有自动方向检测和±15kV ESD保护。该器件使用两个独立可配置供电轨，A端口适配1.2V至3.6V供电，B端口适配1.65V至5.5V供电，要求VCCA不超过VCCB，可实现1.2V、1.5V、1.8V、2.5V、3.3V、5V电压节点之间的通用低压双向转换。当输出使能输入为低电平时，所有输出置于高阻态；OE输入电路由VCCA供电；器件针对部分掉电应用做了全规格设计，Ioff电路可在器件掉电时禁用输出，防止损坏性回流电流；上电或掉电过程中，为确保高阻态，OE需通过下拉电阻接地，电阻最小值由驱动器的拉电流能力决定，提供16引脚TSSOP和VQFN封装。

商品特性

A端口工作电压范围1.2V~3.6V，B端口工作电压范围1.65V~5.5V，满足VCCA ≤ VCCB
具备VCC隔离特性，任意VCC输入接地时，所有输出均处于高阻抗状态
OE输入电路由VCCA供电
低功耗，最大ICC为4μA
Ioff支持部分掉电模式操作
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，A端口可承受2500V人体模型、150V机器模型、1500V充电器件模型静电放电；B端口可承受±15kV人体模型、150V机器模型、1500V充电器件模型静电放电
逻辑I/O两侧不需要上拉电阻
若需要上拉或下拉电阻，阻值需大于50kΩ，50kΩ为推荐的安全阻值；若可接受更高的输出低电平或更低的输出高电平，允许使用更小阻值
若使用封装外露中心焊盘，可将其连接为二次接地或保持电气开路

应用领域

耳机
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
