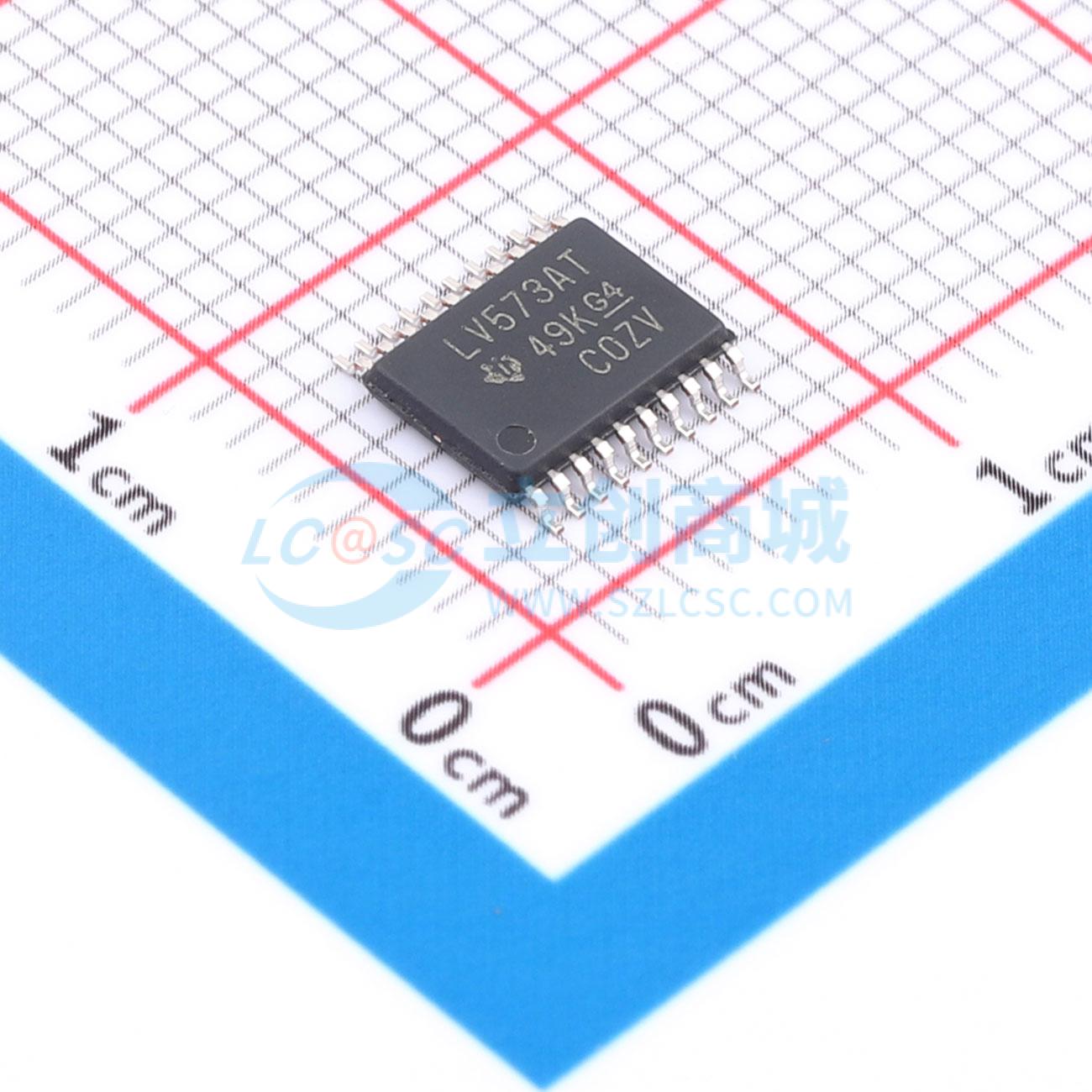

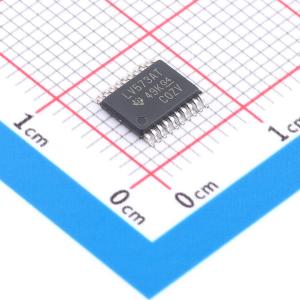

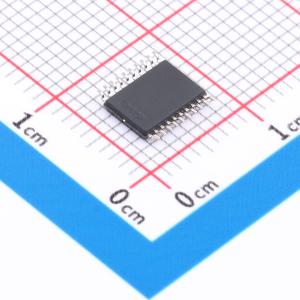

温馨提醒：图片仅供参考，商品以实物为准
SN74LV573ATPWR
三态输出D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV573AT 具有三态输出的八路透明 D 级锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV573ATPWR
- 商品编号
- C2652986
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.211656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 16mA | |
| 灌电流(IOL) | 16mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 1ns | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 1.5ns | |
| 保持时间 | 3.5ns | |
| 静态电流(Iq) | 2uA |
商品概述
SN74LV573AT是一款八位透明D型锁存器。当锁存使能（LE）输入为高电平时，Q输出跟随数据（D）输入。当LE为低电平时，Q输出锁存D输入的逻辑电平。带缓冲的输出使能（OE）输入可将八个输出置于正常逻辑状态（高电平或低电平）或高阻态。处于高阻态时，输出不会对总线线路产生明显负载或驱动。高阻态和增强的驱动能力使得该器件无需接口或上拉元件即可驱动总线线路。为确保上电或掉电期间保持高阻态，OE必须通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。OE不影响锁存器的内部操作。输出处于高阻态时，仍可保留旧数据或输入新数据。该器件完全针对使用Ioff的部分掉电应用进行了规范。Ioff电路禁用输出，可防止器件掉电时产生损坏器件的反向电流。
商品特性
- 输入与TTL电压兼容
- 支持4.5 V 至 5.5 V VCC工作
- 5 V条件下典型传播延迟tpd为5.1 ns
- VCC = 5 V、TA = 25℃条件下，典型输出接地反弹VOLP小于0.8 V
- VCC = 5 V、TA = 25℃条件下，典型输出VOH下冲VOHV大于2.3 V
- 支持所有端口的混合模式电压工作
- Ioff支持部分掉电模式工作
- 闩锁性能符合JESD 17标准，超过250 mA
- ESD防护超过JESD 22标准
- 人体模型（A114-A）ESD防护等级为2000 V
- 机器模型（A115-A）ESD防护等级为200 V
- 充电器件模型（C101）ESD防护等级为1000 V
