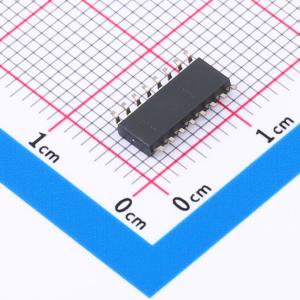

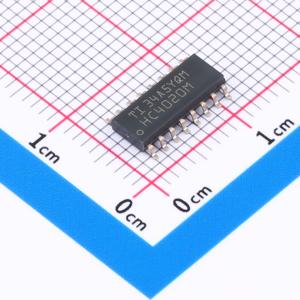

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4020M96
35MHz 14位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4020 高速 CMOS 逻辑 14 级二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4020M96
- 商品编号
- C2653004
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | - | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 触发沿 | 下降沿 | |
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 28ns | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；静态运行 |
商品概述
CDx4HC4020、CDx4HCT4020是高速CMOS逻辑14级纹波进位二进制计数器。所有计数器级均为控制器/外设触发器，输入脉冲每出现一次负时钟转换，级的状态计数加一；MR线上出现高电压电平会将所有计数器重置为零状态。所有输入和输出均采用缓冲机制。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 全静态运行
- 缓冲输入
- 通用复位
- 负边沿时钟
- 扇出（在温度范围内）
- 标准输出:10个LSTTL负载
- 总线驱动器输出:15个LSTTL负载
- 宽工作温度范围:-55℃至+125℃
- 平衡的传播延迟及转换时间
- 与LSTTL逻辑IC相比，功耗显著降低
- HC类型工作电压为 2 V 至 6 V
- 高抗噪性:当 VCC = 5 V 时， NIL = 30% ， NIH = VCC 的 30%
- HCT类型工作电压为 4.5 V 至 5.5 V
- 直接LSTTL输入逻辑兼容性, VIL = 0.8 V (最大值), VIH = 2 V (最小值)
- CMOS 输入兼容性，在 VOL 、 VOH 下 Il ≤ 1μA
