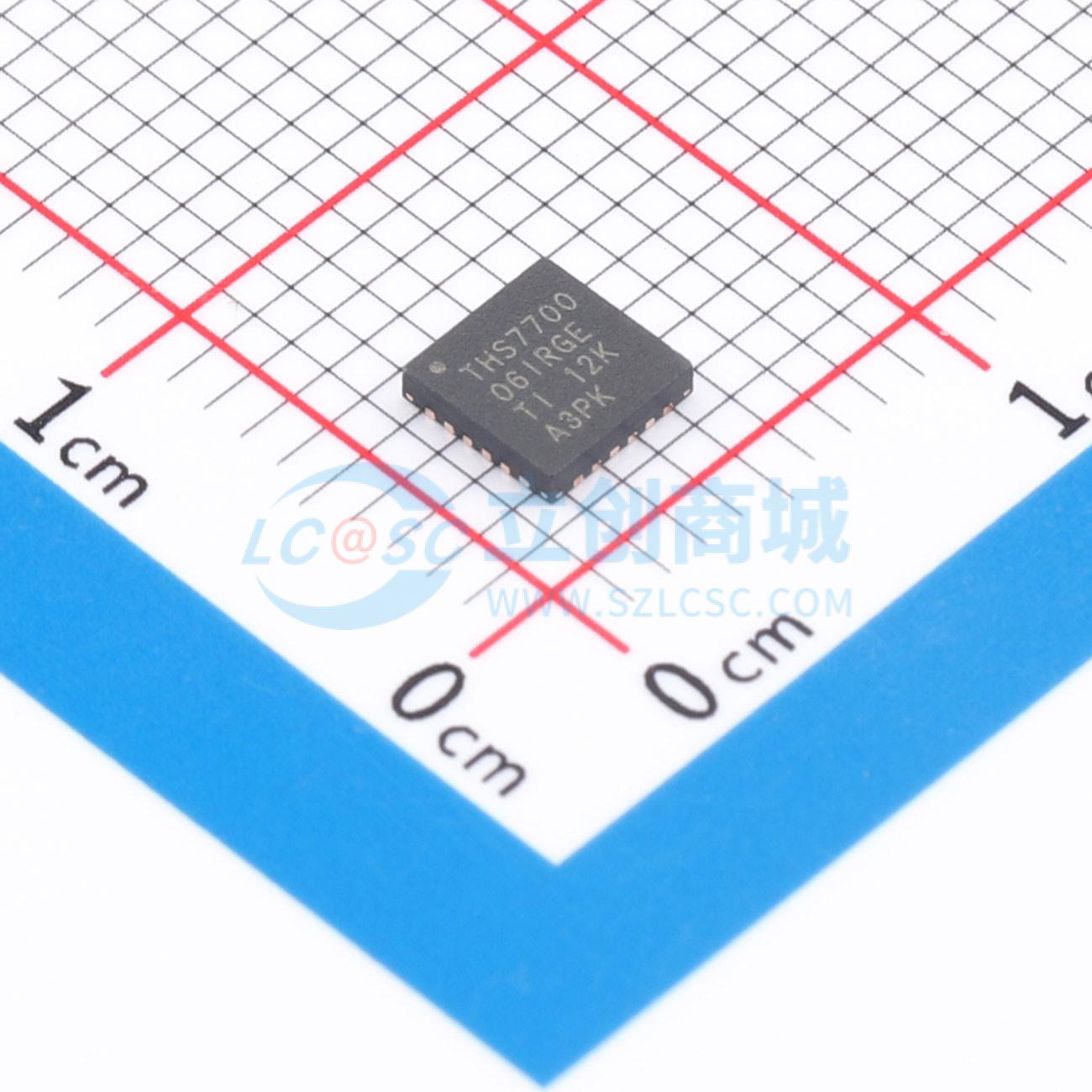

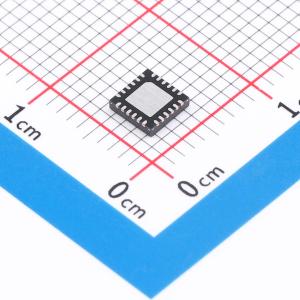

温馨提醒：图片仅供参考，商品以实物为准
THS770006IRGER
THS770006IRGER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS770006 具有 +6dB 固定增益的高速全差动 ADC 驱动器放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS770006IRGER
- 商品编号
- C2653027
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 60dB | |
| 输入偏置电流(Ib) | 80uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 2.4GHz | |
| 压摆率(SR) | 3100V/us | |
| 最大电源宽度(Vdd-Vss) | 5.25V | |
| 噪声密度(eN) | 1.7nV/√Hz@100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 80mA | |
| 静态电流(Iq) | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 4.75V~5.25V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 2.2ns |
商品概述
THS770006是一款固定增益为+6dB的宽带全差分放大器，专为驱动输入频率高达130MHz的16位模数转换器（ADC）以及输入频率高达200MHz的14位ADC而设计和优化。该器件具备高带宽、高电压输出、低失真和低噪声的特性，这在要求极高动态范围的高速数据采集系统中至关重要，如无线基站以及测试与测量应用。此外，它还是通用高速差分信号链和短线驱动器应用的理想差分放大器。 THS770006采用标称+5V单电源供电，在过驱动条件下的最大恢复时间极短，仅为7.5ns，并且具备省电的掉电模式。THS770006采用无铅（符合RoHS标准）环保型QFN - 24散热增强型封装。其工作温度范围为工业级的-40℃至+85℃。
商品特性
- 2.4GHz带宽
- 压摆率：3100V/μs，VOUT = 2V阶跃
- 固定电压增益：+6dB
- 三阶互调失真（IMD3）：–107dBc，VOUT = 2VPP，RL = 400Ω，f = 100MHz
- 三阶输出截点（OIP3）：48dBm，f = 100MHz
- 噪声系数：11dB，f = 100MHz
应用领域
- 14/16位ADC驱动器
- 无线基站信号链ADC驱动器：GSM、WCDMA、MC - GSM
- 高动态范围测试与测量设备ADC驱动器
