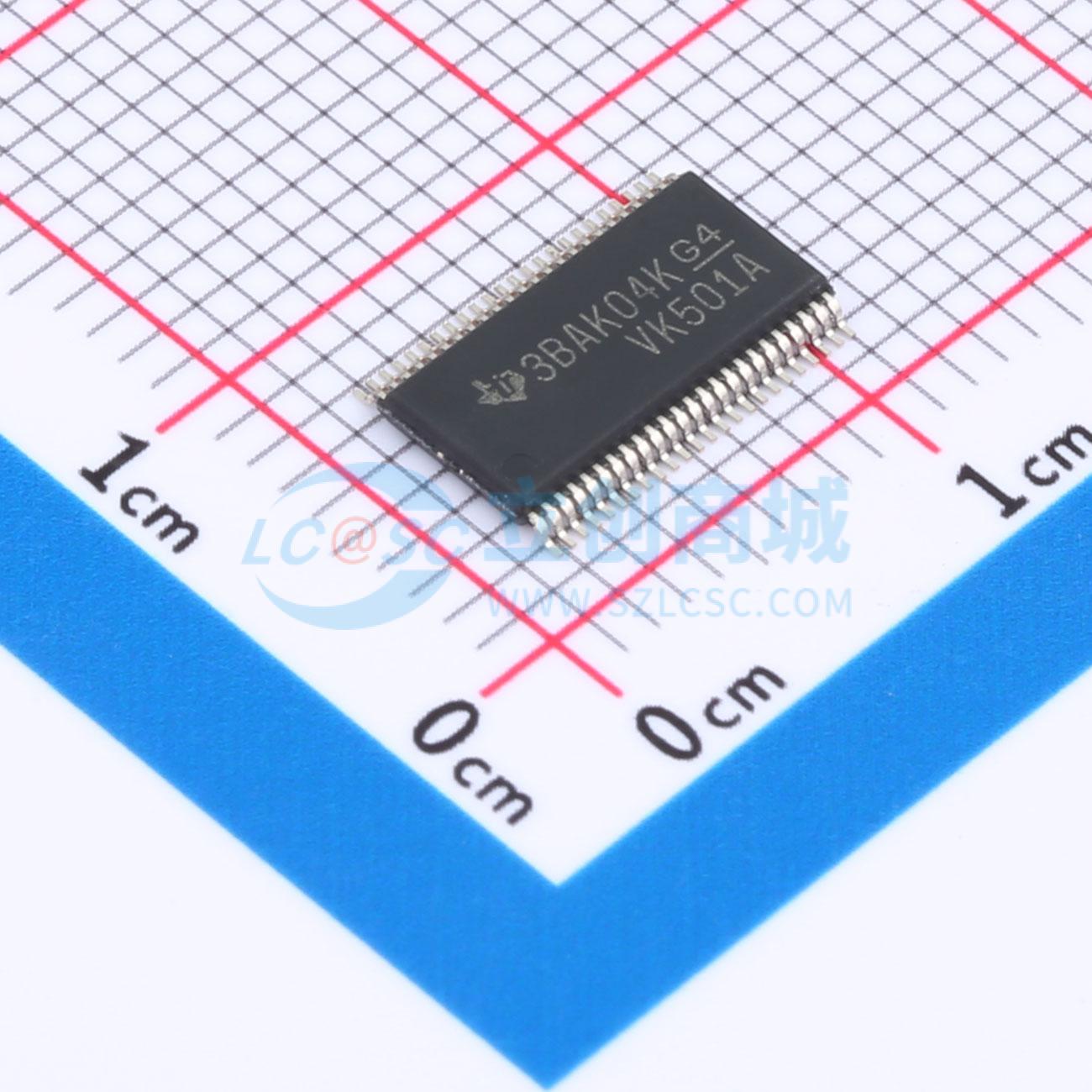

温馨提醒：图片仅供参考，商品以实物为准
SN74VMEH22501ADGVR
8位通用总线收发器和两个1位总线收发器，带分割LVTTL端口、反馈路径和三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74VMEH22501A 具有三态输出的 8 位通用总线收发器和两个 1 位总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74VMEH22501ADGVR
- 商品编号
- C2653054
- 商品封装
- TVSOP-48
- 包装方式
- 编带
- 商品毛重
- 1.175141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 3.15V~3.45V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 48mA | |
| 灌电流(IOL) | 64mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 9.3ns | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 2.1ns | |
| 保持时间 | 0ns | |
| 静态电流(Iq) | 30mA |
商品概述
SN74VMEH22501A是一款8位通用总线收发器，集成两个1位三态总线收发器，带有分离LVTTL端口、反馈路径和三态输出，设计用于3.3V VCC工作，支持5V容限输入，可实现透传、锁存、触发器三种模式的数据传输，可在LVTTL逻辑电平板卡与背板拓扑之间提供高速接口，引脚与SN74VMEH22501兼容，工作温度范围为-40℃~85℃。
商品特性
- 集成D型锁存器和D型触发器，可工作在透传模式、锁存模式或时钟模式
- 专用电路可提升信号完整性，降低电磁干扰
- 符合VME64、2eVME和2eSST协议规范
- 总线收发器的分离LVTTL端口可为控制和诊断监测提供反馈路径
- 所有输入输出接口均为5V容限
- B端口输出电流为-48mA/64mA，Y端口和A端口输出电流为-12mA/12mA
- 支持Ioff断电隔离、上电三态、VCC偏置功能，支持热插入
- 3A端口数据输入带有总线保持功能
- 3A端口和Y输出带有26Ω等效串联电阻
- 采用直通架构，便于印刷电路板布局
- 分布式VCC和接地引脚，可减小高速开关噪声
- 闩锁性能符合JESD 78 II类标准，超过100mA
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- B端口输入输出针对大容性负载驱动优化，采用伪ETL输入阈值1/2 VCC ± 50 mV，可提升噪声抗扰度
- 可支持VME64x中的2eVME协议和VITA 1.5中的2eSST协议
- 所有输入输出均与TTL和5V CMOS输入兼容
- 有源总线保持电路可将未使用或未驱动的3A端口输入保持在有效逻辑状态
- 断电隔离电路可防止设备上下电时产生破坏性回流电流，上电三态电路可在上下电过程中将输出置于高阻状态，避免驱动冲突，VCC偏置电路可预充电预处理B端口输入输出连接，避免插拔板卡时干扰背板有效数据
- 当VCC处于0~1.5V之间时，设备在上下电过程中保持高阻状态
应用领域
- LVTTL逻辑电平板卡与背板之间的高速接口
- VME系统总线数据传输
- 需要热插入功能的总线应用场景
