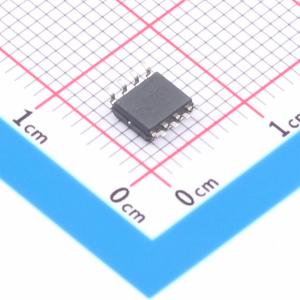

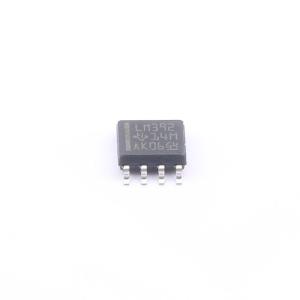

LM392DR

LM392由两个独立的功能电路组成。一个是高增益内部频率补偿运算放大器，另一个是精密电压比较器。运算放大器和电压比较器均设计为可在宽电压范围内由单电源供电工作。当使用单电源供电时，两个电路的输入级都会将共模输入电压拉低至地。也可以使用双电源供电，且低电源电流与电源电压的大小无关。 应用包括带脉冲整形器的传感器放大器、带电平检测器的直流增益模块、压控振荡器（VCO），以及所有传统的运算放大器或电压比较器电路。LM392可直接由数字系统中使用的标准5V电源电压供电，比较器的输出可直接与TTL或CMOS逻辑接口。此外，低功耗特性使LM392在便携式设备设计中极为有用。

• 宽电源电压范围
• 单电源：3V至32V
• 双电源：±1.5V至±16V
• 低输出饱和电压：4mA时为250mV
• 低电源电流消耗，基本与电源电压无关：600μA
• 输出电压与所有类型的逻辑系统兼容
• 低输入偏置电流：50nA
• 低输入失调电压：2mV
• 低输入失调电流：5nA
• 同一封装内集成内部补偿运算放大器和精密比较器
• 输入共模电压范围包含地
• 差分输入电压范围等于电源电压
• 内部频率补偿实现单位增益
• 大直流电压增益：100dB
• 宽带宽（单位增益）：1MHz
• 大输出电压摆幅：0V至V+ - 1.5V

• 带脉冲整形器的传感器放大器
• 带电平检测器的直流增益模块
• 压控振荡器（VCO）
• 所有传统的运算放大器或电压比较器电路
• 便携式设备
