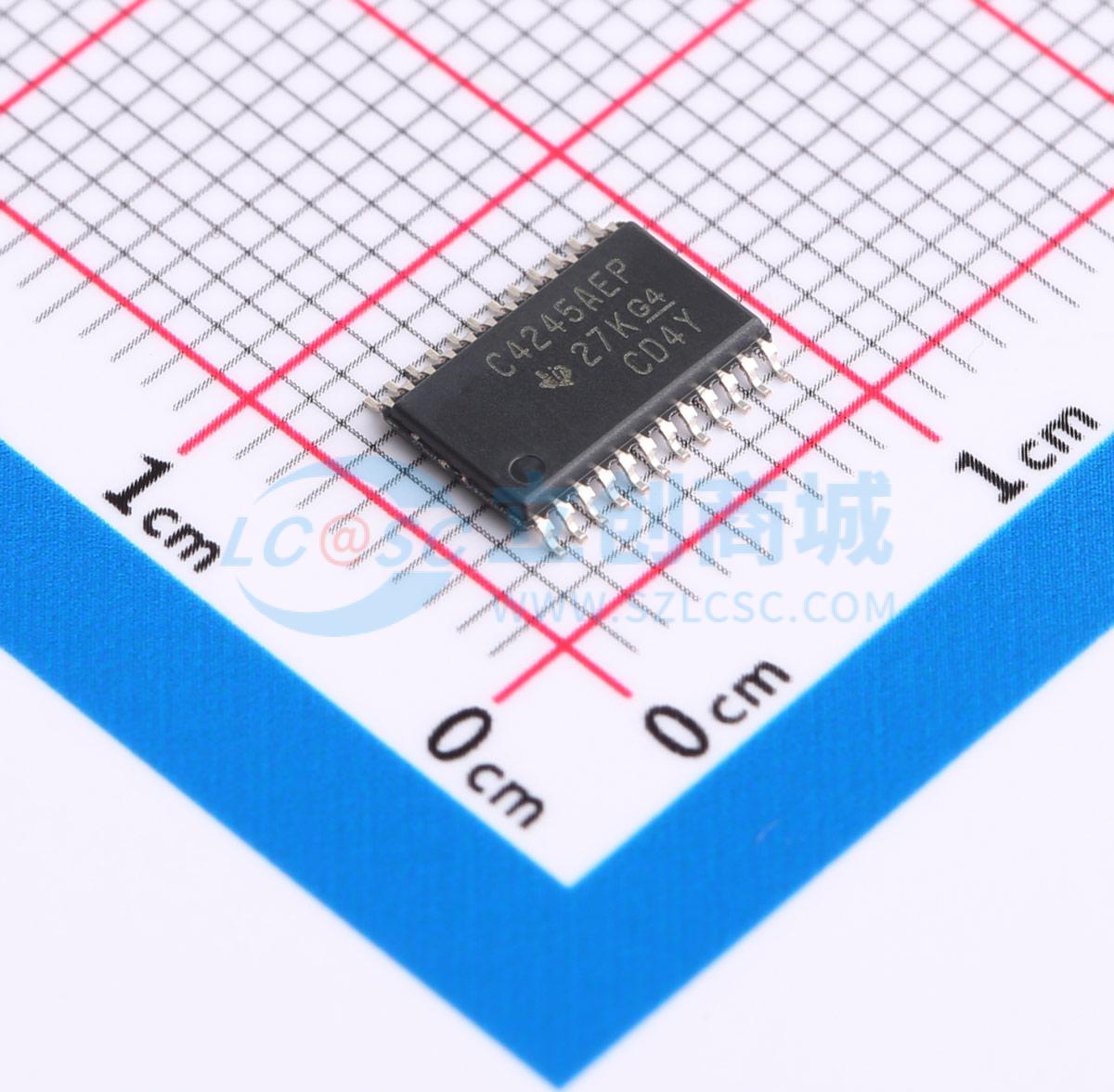

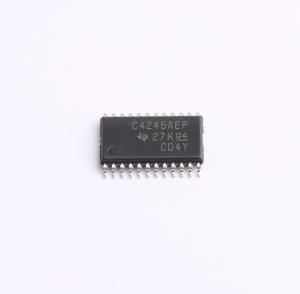

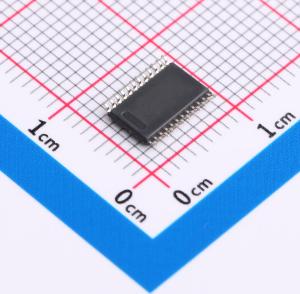

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC4245AIPWREP
8位双向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC4245A-EP 增强型产品，具有三态输出的八路总线收发器和 3.3V 至 5V 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC4245AIPWREP
- 商品编号
- C2652962
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 4.5V~5.5V | |
| 工作电压(VCCB) | 2.7V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该产品为SN74LVC4245A，是一款8位非反相双向总线电压转换器。器件包含两个独立电源轨，A端口电源电压范围为4.5V~5.5V，B端口电源电压范围为2.7V~3.6V，可实现3.3V环境与5V环境之间的双向电压转换。该器件设计用于数据总线之间的异步通信，可根据方向控制输入的逻辑电平选择数据传输方向，将数据从A总线传输至B总线，或从B总线传输至A总线；可通过输出使能输入禁用器件，使总线实现有效隔离。该器件的引脚排列可支持设计人员切换到常规全3.3V或全5V 20引脚同类型器件时，无需重新布局电路板。
商品特性
- 支持双向电压转换
- A端口电源电压范围为4.5V~5.5V，B端口电源电压范围为2.7V~3.6V
- 闭锁性能超过JESD 17标准要求的250mA
- ESD防护性能满足JESD 22标准要求，人体模型测试可达2000V，机器模型测试可达200V，带电器件模型测试可达1000V
- 具备方向控制功能，可切换数据传输方向
- 具备输出使能功能，禁用器件后可实现总线隔离
- 引脚排列兼容常规同类型20引脚器件，切换器件无需重新布局电路板
- 所有未使用输入需保持在对应电源电压或地电平，以保证器件正常工作
应用领域
- 不同电压域之间的数据总线信号转换
- 异步数据总线通信系统
