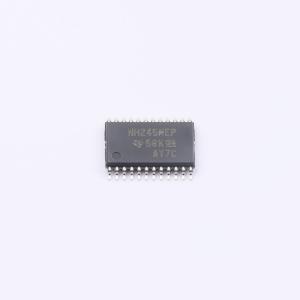

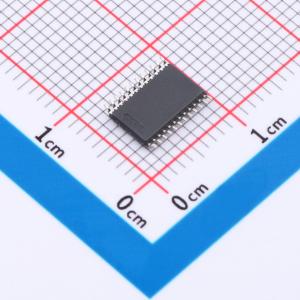

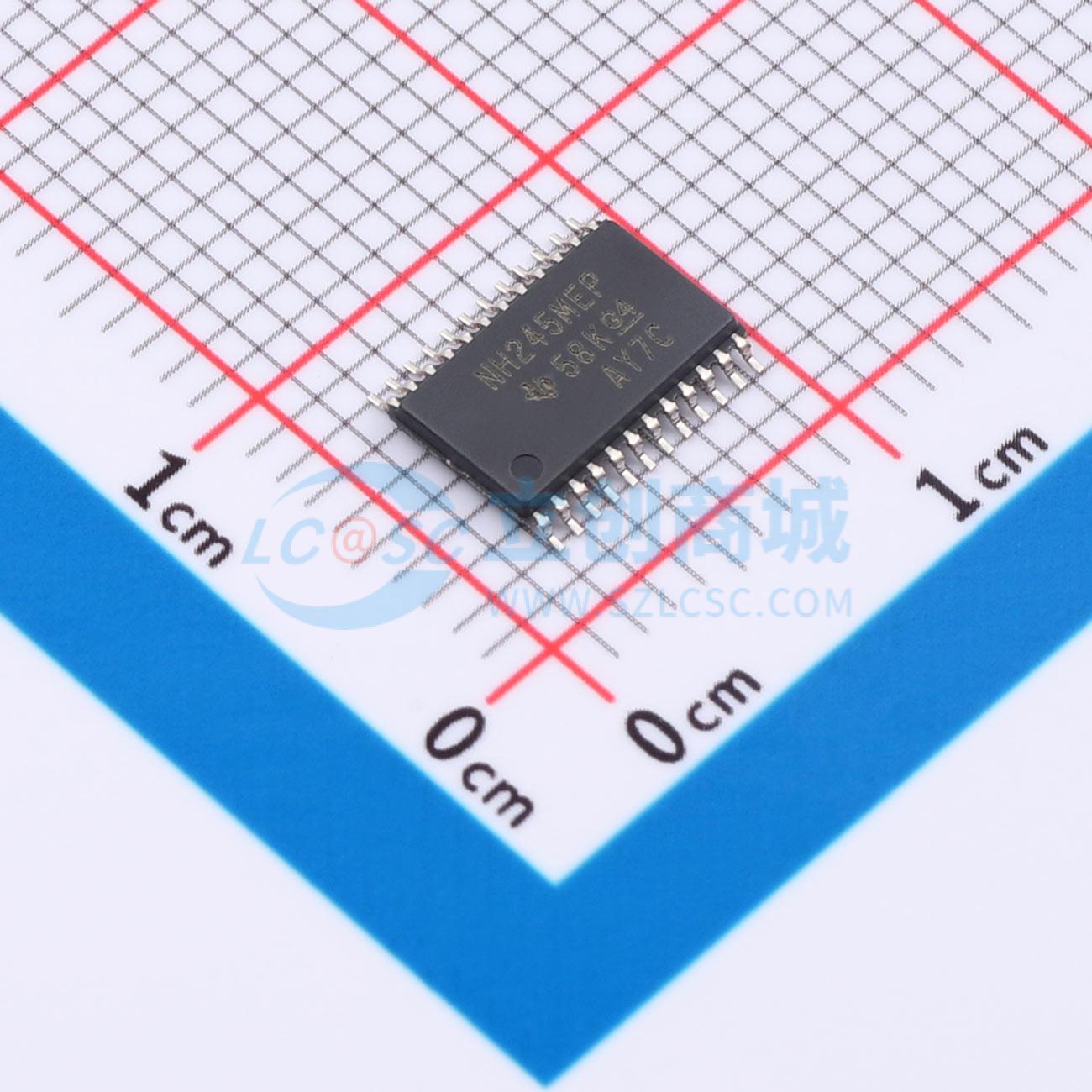

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC8T245MPWREP

具有可配置电压转换和三态输出的8位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC8T245-EP 具有可配置电压转换和三态输出的 8 位双电源总线收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: SN74LVC8T245MPWREP
商品编号: C2652964
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.145905克(g)

商品参数

商品概述

SN74LVC8T245-EP是一款8位非反相双电源总线收发器，具备可配置电压转换和三态输出功能。器件采用两个独立的可配置电源轨，VCCA和VCCB均可支持1.65V至5.5V的电源电压，A端口跟踪VCCA电压，B端口跟踪VCCB电压，可实现1.8V、2.5V、3.3V、5.5V任意电压节点之间的通用低压双向电压转换。该器件用于两条数据总线之间的异步通信，方向控制输入和输出使能输入可激活B端口输出、A端口输出，或将两个输出端口置于高阻抗状态；B端口激活时数据从A总线传输至B总线，A端口激活时数据从B总线传输至A总线。A、B端口的输入电路始终保持激活，必须接入高电平或低电平逻辑，避免产生额外电流消耗。器件控制引脚由VCCA供电，支持部分掉电应用，Ioff电路可在器件掉电时禁用输出，防止损坏性回流；具备VCC隔离特性，任意一个VCC输入接地时，所有输出都处于高阻抗状态；为确保上电或掉电过程中保持高阻抗状态，输出使能端需要通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定。

商品特性

控制输入的VIH/VIL电平以VCCA电压为参考
具备VCC隔离特性，任意VCC输入接地时，所有输出都处于高阻抗状态
采用全可配置双轨设计，每个端口都可在1.65V至5.5V的完整电源范围内工作
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22标准要求，人体模型可达4000V，机器模型可达200V，充电器件模型可达1000V
支持部分掉电应用，内置Ioff防回流电路
可提供-55℃至125℃的工作温度范围
控制引脚由VCCA供电，输出支持三态配置

应用领域

不同电压节点的数据总线之间的异步通信
需要双向电压电平转换的应用场景

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
	每个电路通道数	8
	输出类型	三态

	属性	参数值
	工作温度	-55℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
