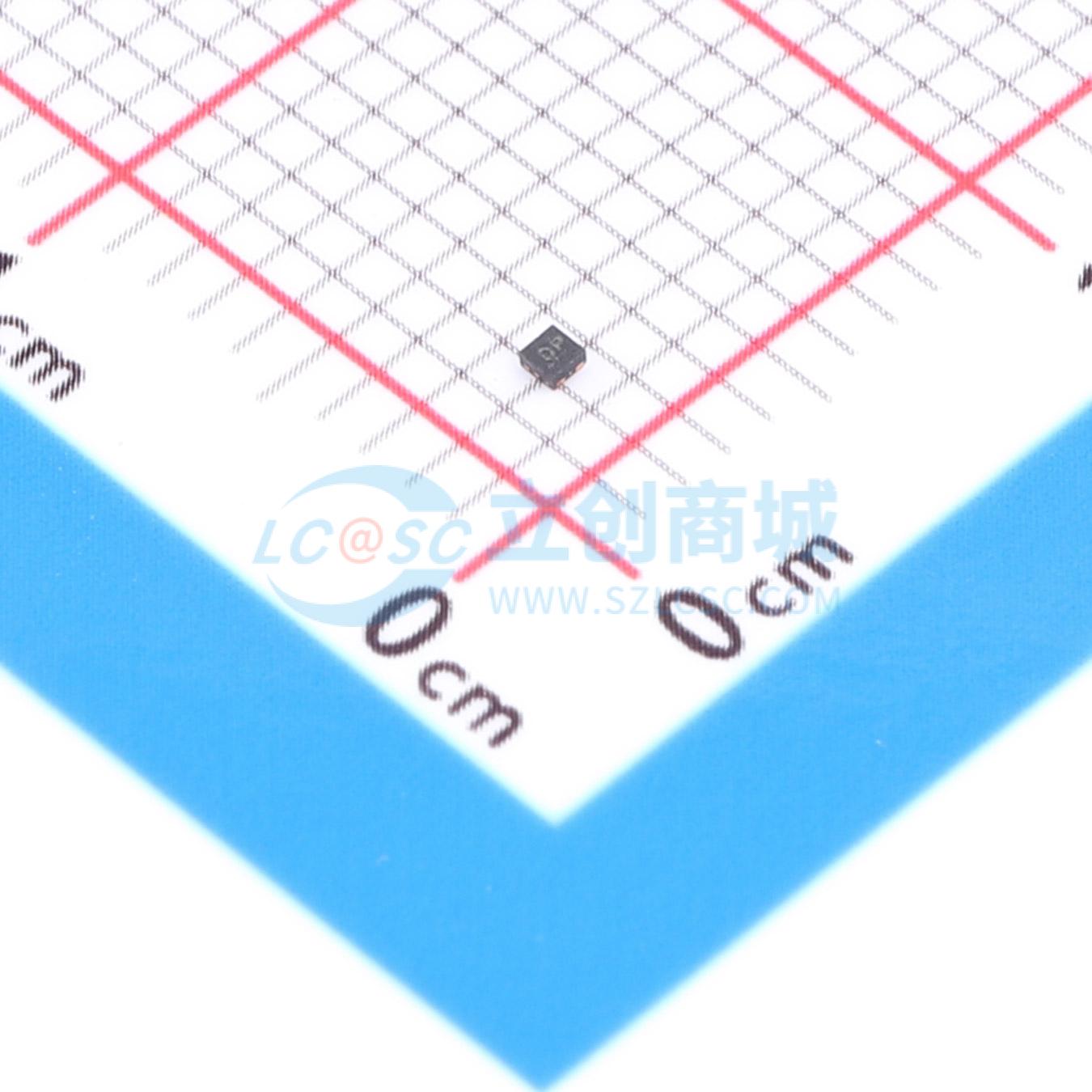

温馨提醒：图片仅供参考，商品以实物为准

2N7001TDPWR

100Mbps 1位单向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2N7001T 1 位双电源缓冲电压信号转换器
品牌名称: TI(德州仪器)
商品型号: 2N7001TDPWR
商品编号: C2652968
商品封装: X2-SON-5(0.8x0.8)
包装方式: 编带
商品毛重: 0.167944克(g)

商品参数

商品概述

2N7001T是一款单比特缓冲电压信号转换器，采用两个独立可配置电源轨对单向信号进行升压或降压转换。该设备可在VCCA与VCCB电源电压低至1.65V、高至3.6V的条件下工作，VCCA定义A输入端的输入阈值电压，VCCB定义B输出端的输出驱动电压。该设备完全适配部分掉电应用场景，Ioff保护电路可确保设备掉电时，不会向偏置到特定电压的输入、输出或组合I/O吸入或流出过大电流；VCC隔离功能可确保当任一VCCA或VCCB电压低于100mV时，输出端口B进入高阻状态。

商品特性

支持1.65V~3.6V范围内的升降电压转换
工作温度范围为-40℃~+125℃
125℃最高温度条件下，最大静态电流ICCA+ICCB为14μA
全电源电压范围内支持最高100Mbps传输速率
具备VCC隔离特性，任一VCC输入低于100mV时，输出变为高阻抗状态
Ioff支持部分掉电模式运行
闩锁性能符合JESD 78 II类标准，性能超过100mA
ESD保护性能符合JESD 22标准，人体模型达2000V，充电器件模型达1000V

应用领域

微控制器/FPGA/处理器GPIO电平转换
通信模块至处理器电平转换
推挽I/O缓冲

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	100Mbps
	工作电压(VCCA)	1.65V~3.6V
	工作电压(VCCB)	1.65V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	推挽式
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
