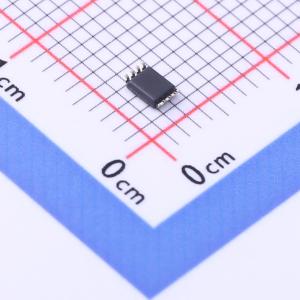

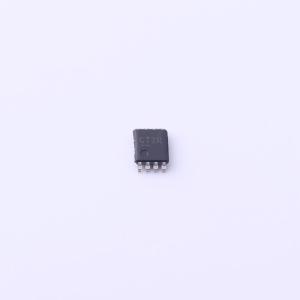

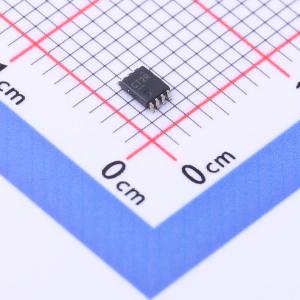

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2T45DCUT

420Mbps 2位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC2T45 具有可配置电压转换和三态输出的 2 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2T45DCUT
商品编号: C2652942
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这款 2 位同相总线收发器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA 可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB 可接受从 1.65 至 5.5V 间的任一电源电压值。这可实现 1.8V，2.5V，3.3V 和 5V 电压节点间的通用低压双向转换。

SN74LVC2T45 旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入的逻辑电平将会激活 B 端口或 A 端口输出。当 B 端口输出被激活时，此器件将数据从 A 总线发送到 B 总线，而当 A 端口输出被激活时，此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态，并且必须施加一个逻辑高或低电平，从而防止过大的 ICC 和 ICCZ。

SN74LVC2T45 设计为由 VCCA 为 DIR 输入电路供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

VCC 隔离特性可确保只要有任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态。

商品特性

完全可配置的双轨设计，支持各个端口在 1.65V 至 5.5V 的整个电源电压范围内运行
VCC 隔离特性 – 如果任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态
以 VCCA 为基准的 DIR 输入电路
低功耗，ICC 最大值为 4μA
采用 NanoFree 封装
电压为 3.3V 时，输出驱动为 ±24mA
Ioff 支持部分断电模式运行
最大数据速率：
- 420Mbps（3.3V 至 5V 转换）
- 210Mbps（转换至 3.3 V）
- 140Mbps（转换至 2.5 V）
- 75Mbps（转换至 1.8 V）
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
- 4000V 人体放电模式 (A114 - A)
- 200V 机器放电模型 (A115 - A)
- 1000V 带电器件模型 (C101)

应用领域

个人电子产品
工业
企业
电信

优惠活动

购买数量

(250个/圆盘，最小起订量 5 个)

个

起订量：5 个250个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	420Mbps
	工作电压(VCCA)	1.65V~5.5V

	属性	参数值
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	特性	-
