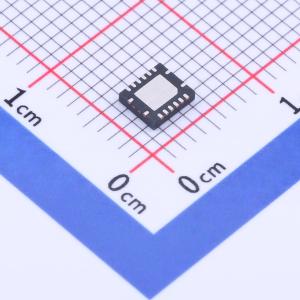

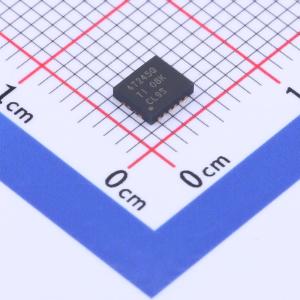

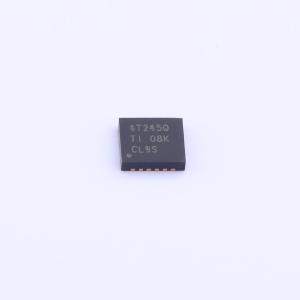

温馨提醒：图片仅供参考，商品以实物为准

74AVC4T245QRGYRQ1

具备可配置电压转换和三态输出的4位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC4T245-Q1 具有可配置电压电平转换功能的汽车四位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: 74AVC4T245QRGYRQ1
商品编号: C2652948
商品封装: VQFN-16-EP(3.5x4)
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

商品概述

SN74AVC4T245-Q1是一款4位双电源总线收发器，带有可配置电压转换和三态输出，为4位非反相总线收发器，采用两个独立可配置电源轨。A端口设计用于跟踪VCCA，VCCA可接受1.2V到3.6V的任意电源电压；B端口设计用于跟踪VCCB，VCCB可接受1.2V到3.6V的任意电源电压。该器件优化用于VCCA/VCCB设置为1.4V到3.6V时工作，VCCA/VCCB低至1.2V时也可运行，可实现1.2V、1.5V、1.8V、2.5V和3.3V任意电压节点之间的通用低压双向转换。该器件设计用于两条数据总线之间的异步通信，方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式；激活B端口输出时，器件将数据从A总线传输到B总线，激活A端口输出时，器件将数据从B总线传输到A总线；A端口和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，避免产生额外的ICC和ICCZ。该器件的控制引脚由VCCA供电，针对部分掉电应用采用Ioff进行完整规格定义，Ioff电路可禁用输出，避免器件掉电时产生破坏性回流；VCC隔离特性可确保如果任一VCC输入处于地电平，两个端口都将处于高阻抗状态；为确保上电或掉电期间保持高阻抗状态，OE应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌流能力决定。

商品特性

符合汽车应用要求
符合AEC-Q100认证，环境工作温度范围为-40℃到125℃
人体模型静电放电分类等级为H3B，充电器件模型静电放电分类等级为C5
控制输入VIH和VIL电平参考VCCA电压
采用全可配置双轨设计，每个端口均可在1.2V~3.6V全电源电压范围内工作
输入输出耐压为4.6V
Ioff支持部分掉电模式操作
1.8V到3.3V转换最高支持380Mbps数据速率
低于1.8V到3.3V转换最高支持200Mbps数据速率
转换到2.5V或1.8V最高支持200Mbps数据速率
转换到1.5V最高支持150Mbps数据速率
转换到1.2V最高支持100Mbps数据速率
锁存性能超过100mA，符合JESD 78 II类要求

应用领域

车载信息服务
车载仪表组
车载主机
导航系统

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.2V~3.6V
	元件数	-
	每个元件位数	4
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74AVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	16uA
	传播延迟(tpd)	7.9ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
