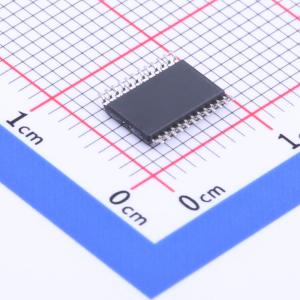

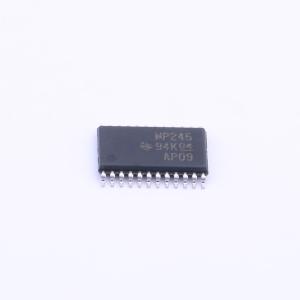

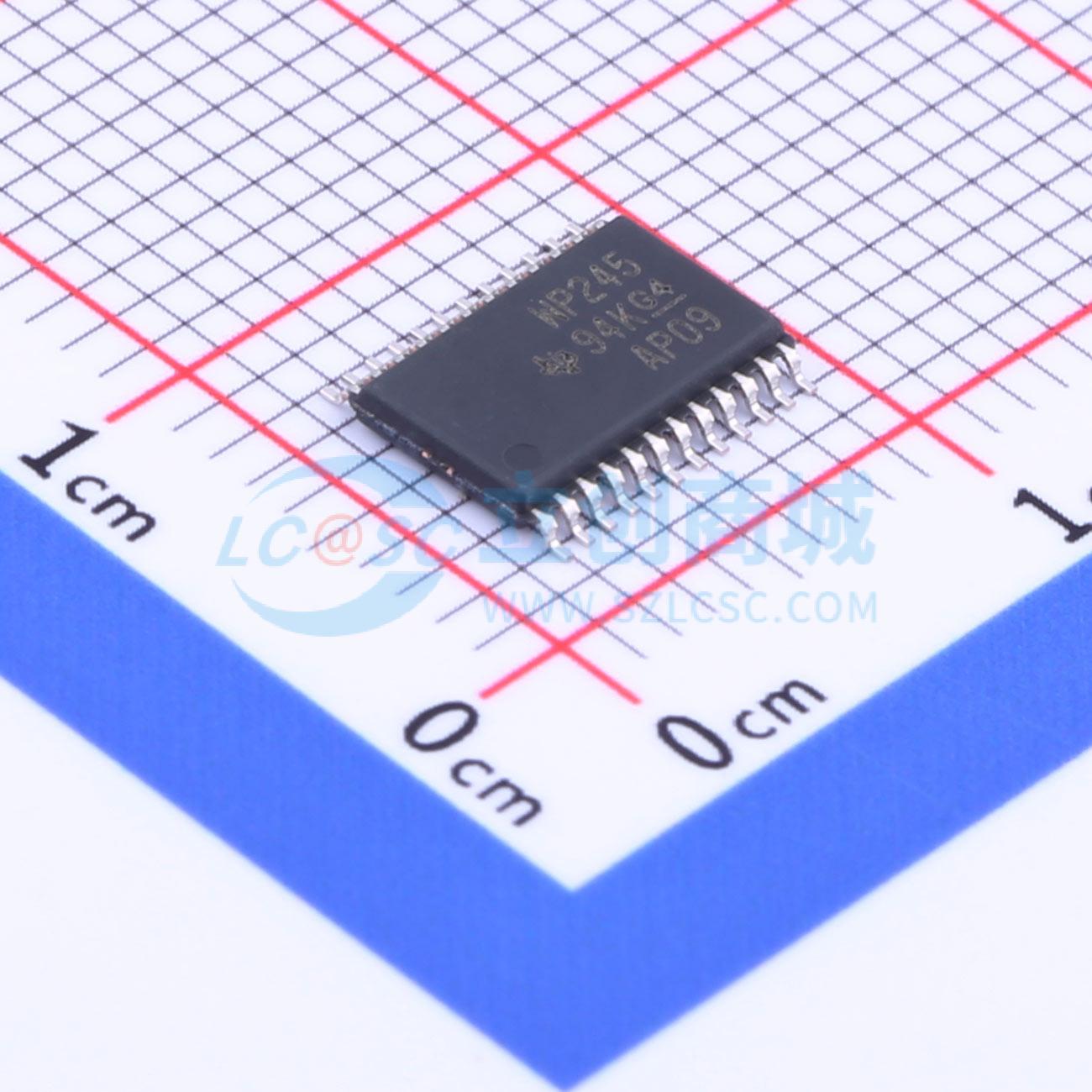

温馨提醒：图片仅供参考，商品以实物为准

SN74AVCH8T245PWR

8位双电源总线收发器，带可配置电平转换、电压转换和三态输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74AVCH8T245 具有可配置电压转换和三态输出的 8 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVCH8T245PWR
商品编号: C2652945
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

SN74AVCH8T245是一款采用两个独立可配置电源轨的8位同相总线收发器。A端口用于跟踪VCCA，该端口也可支持1.2V至3.6V范围内的任何电源电压。B端口用于跟踪VCCB，该端口也可支持1.2V至3.6V范围内的任何电源电压。这样可实现在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用低压双向转换。

SN74AVCH8T245旨在实现数据总线间的异步通信。根据方向控制（DIR）输入上的逻辑电平，此器件将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能(OE)可被用来禁用输出，这样可有效隔离总线。

SN74AVCH8T245控制引脚（DIR和OE）的设计以VCCA为基准。

有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻。

该器件完全符合使用Ioff的部分断电应用的规范要求。I电路禁用输出，从而可防止破坏性电流从该器件回流。

VCC隔离特性可确保VCCA或VCCB接地(GND)时，输出都处于高阻抗状态。上电侧的总线保持电路始终保持有效状态。

此SN74AVCH8T245解决方案与单电源系统兼容，并且后续可以替换为具备245的功能，只需较小程度的印刷电路板重新设计。

要在上电或断电期间将器件置于高阻抗状态，必须通过一个上拉电阻器将OE连接至VCCA；该电阻器的最小值由驱动器的电流灌入能力决定。

商品特性

控制输入（DIR和OE）VIH和VIL电平以VCCA电压为基准
总线保持数据输入消除了对外部上拉或下拉电阻器的需求
Vcc隔离特性
完全可配置的双轨设计
I/O可承受4.6V的电压
Ioff支持局部关断模式运行
最大数据速率：320Mbps（VCCA ≥ 1.8V和VCCB ≥ 1.8V）；170Mbps（VCCA ≤ 1.8V或VCCB ≤ 1.8V）
门锁性能超过100mA，符合JESD78II类规范
ESD保护性能超过JESD22规范要求：8000V人体放电模型(A114 - A)；200V机器放电模型(A115 - A)；1000V充电器件模型(C101)

应用领域

个人电子产品
工业
企业
电信

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	320Mbps；170Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V

	属性	参数值
	元件数	1
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
