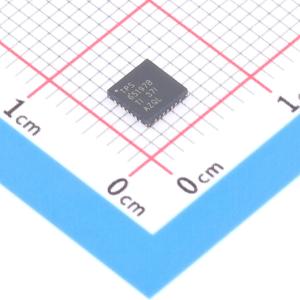

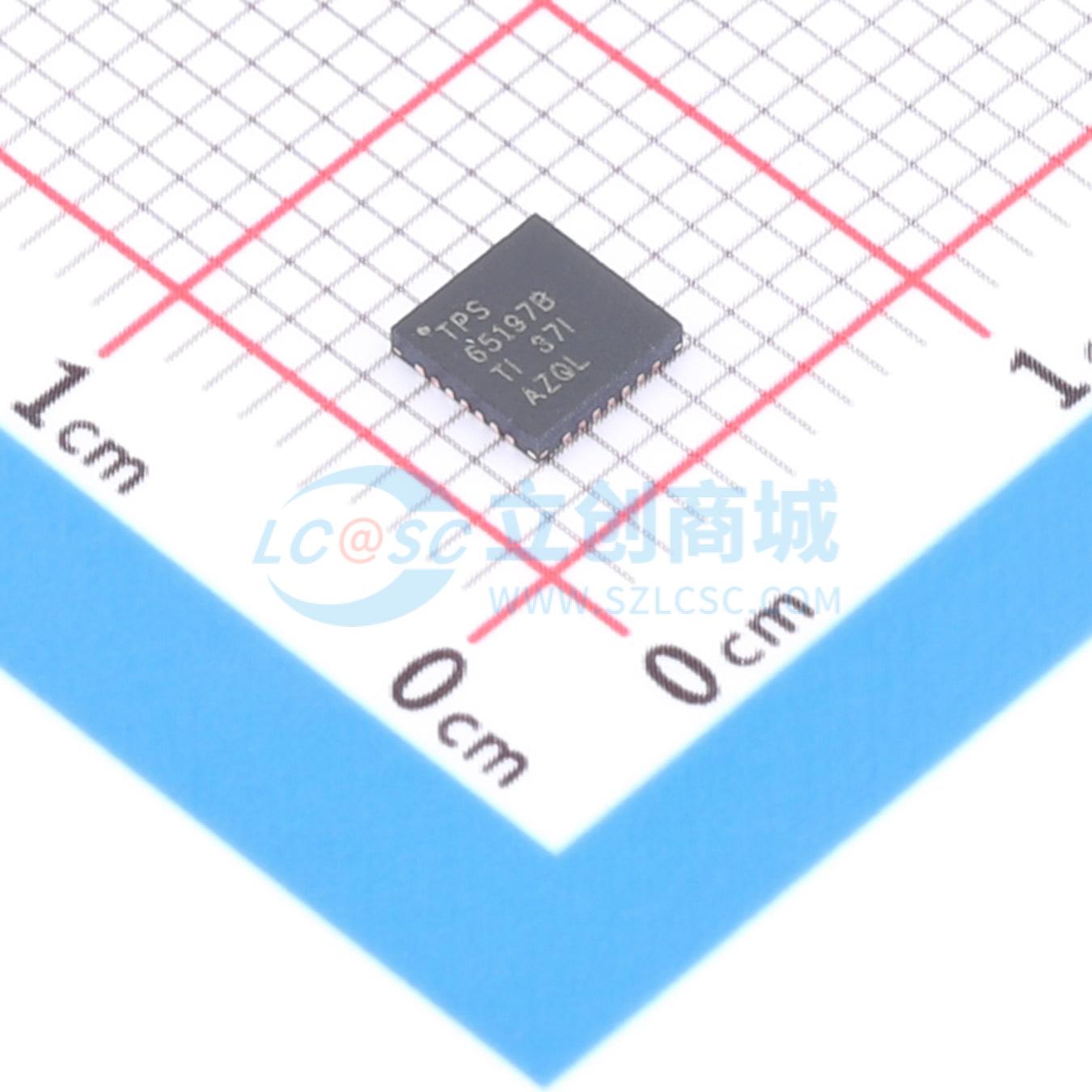

TPS65197BRUYR

TPS65197/B 是一款带有放电功能8 通道电平转换器，可适用于LCD 显示应用，如笔记本电脑、监视器和电视。 此器件将时序控制器(T-CON) 逻辑电平信号转换为Gate-in-Panel (GIP) 显示器所需的高电平信号。 时钟输出CLKOUTx 支持正常电平转换操作以及2 通道或3 通道电荷共享，可用于改善画质和功耗。断电时，所有输出尽可能地遵循其输入信号；使用放电功能时，输出会被拉为高电平 (VGH)。 TPS65197 会在STV 上升沿（该上升沿会将所有6 个输出时钟强制为VGL1）之后执行逻辑复位以忽略错误的T-CON 信号。下一个CLKIN1 上升沿会解锁逻辑并使能正常操作。TPS65197B 不具备逻辑复位，且所有输出信号始终跟踪其输入信号。

• 8 通道电平转换器（STV，RESET，6×CLK）
• 高输出电压电平16.5V 至45V (VGH)
• 低输出电压电平低至–20V (VGL)
• 可选的电荷共享：无电荷共享、2 通道电荷共享、3 通道电荷共享
• 2 通道面板放电
• T-CON 故障检测：TPS65197 依靠STV 脉冲进行逻辑复位，TPS65197B 无逻辑复位
• 锁存关断检测（时钟至VGH）
• 支持100kHz 时钟运行频率
• 28 引脚4mm x 4mm 四方扁平无引线(QFN) 封装

• Gate-in-Panel (GIP) LCD
• 笔记本电脑
• 显示器
• 电视
