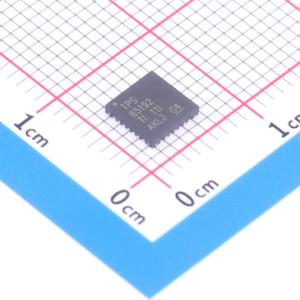

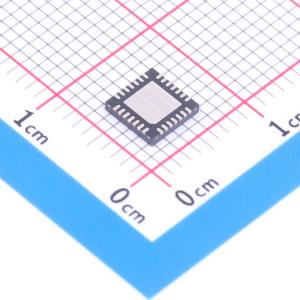

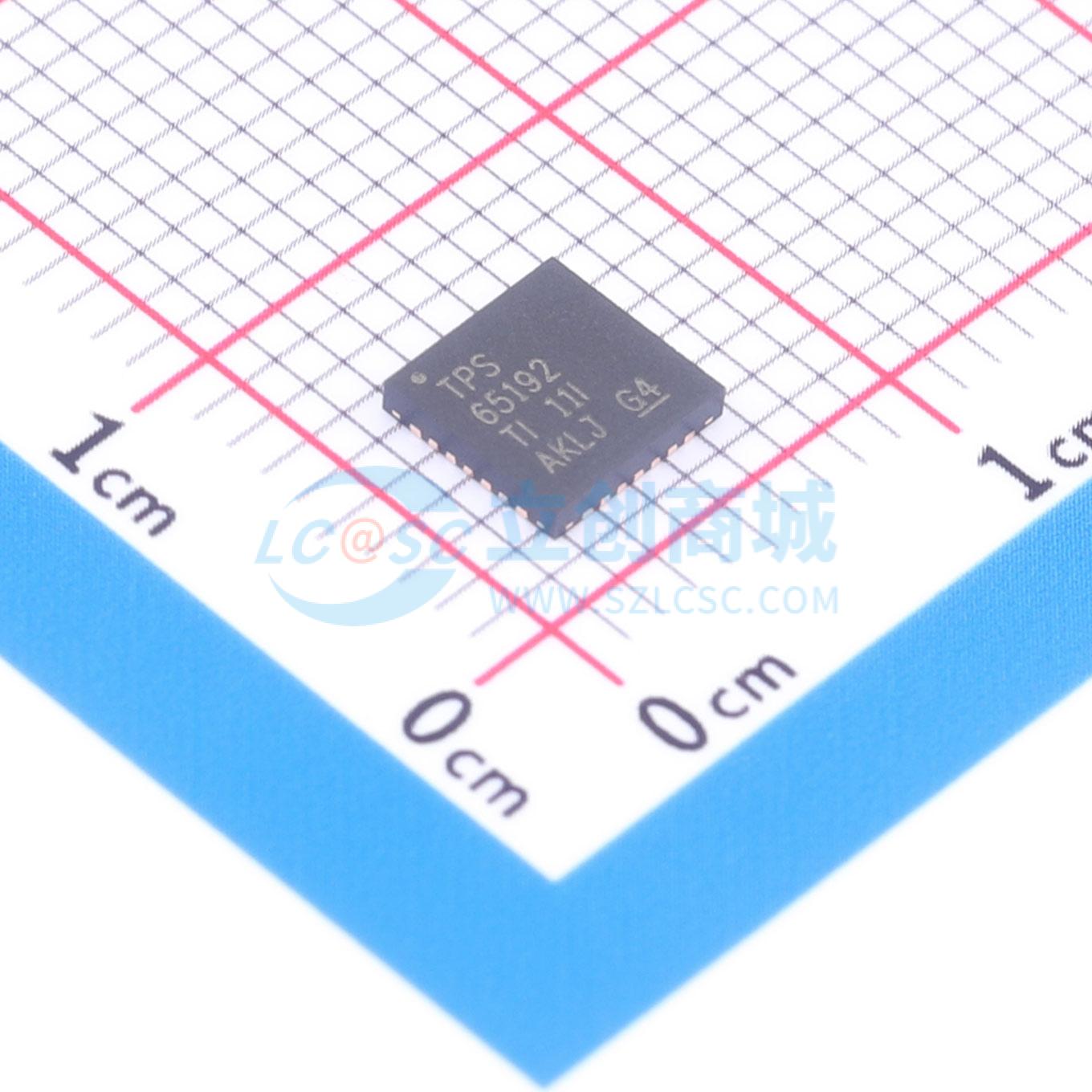

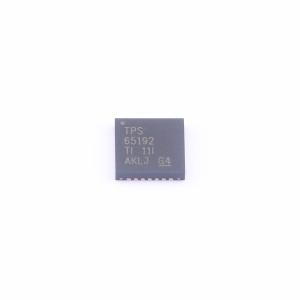

TPS65192RHDR

TPS65192是一款9通道电平转换器，适用于电视和显示器等LCD显示应用。该器件将时序控制器（T-CON）产生的逻辑电平信号转换为显示面板使用的高电平信号。 9个电平转换通道分为两组。通道1至7由V_GH1和V_GL供电，通道8和9由V_GH2和V_GL供电。每个电平转换通道均采用低阻抗输出级，即使在驱动LCD显示应用中常见的容性负载时，也能实现快速的上升和下降时间。 电平转换通道1至6支持栅极电压整形，可通过减少图像残影来提高画质。新颖的解码逻辑使单个闪烁时钟信号无需同步即可控制所有CLK通道的栅极电压整形。该器件还支持使用多个闪烁时钟。衰减速率由连接到RE引脚的外部电阻或电阻网络设置。 第十个电平转换通道专门配置了比较器输入级，使设计人员能够在断电期间实现面板放电。

• 9通道电平转换器，支持6 × CLK、VST、ODD和EVEN信号
• 分为7 + 2通道两组
• 每组采用独立的正电源（V_GHX）
• V_GHX电平最高可达38V
• V_GL电平最低可达–13V
• 面板放电功能
• 适用于4相和6相应用
• 通道1至6支持栅极电压整形
• 支持单闪烁时钟和多闪烁时钟
• 峰值输出电流大于500mA
• 28引脚5×5mm QFN封装

• 使用面板内栅极驱动（GIP）技术的LCD显示器
