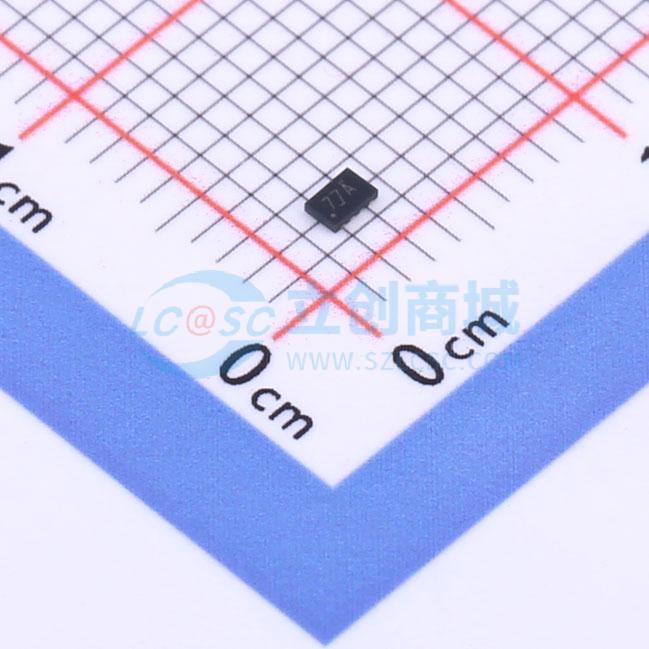

温馨提醒：图片仅供参考，商品以实物为准

TXB0302DQMR

100Mbps 2位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这个 2 位非反向转换器使用两个独立的可配置电源轨。A 端口被设计用于跟踪 VCCA。VCCA 接受从 0.9V 至 3.6V 间的任一电源电压值。
品牌名称: TI(德州仪器)
商品型号: TXB0302DQMR
商品编号: C2652938
商品封装: X2-SON-8(1.2x1.8)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这个 2 位非反向转换器使用两个独立的可配置电源轨。A 端口被设计用于跟踪 VCCA。VCCA 接受从 0.9V 至 3.6V 间的任一电源电压值。B 端口设计用于跟踪 VCCB。VCCB 接受从 0.9V 至 3.6V 间的任一电源电压值。这可实现 1V，1.2V，1.5V，1.8V，2.5V 和 3.3V 电压节点间的低压双向转换。对于 TXB0302，当输出使能端 (OE) 输入为低电平时，所有输出均被置于高阻抗状态。为了确保加电或断电期间的高阻抗状态，OE 应该通过一个下拉电阻器接在 GND 上；此电阻器的最小值由驱动器电流供源能力决定。TXB0302 被设计用于实现 VCCA 对 OE 输入电路供电。该器件完全符合使用 I(关闭) 的部分断电应用的规范要求。I(关闭) 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

商品特性

完全对称电源电压 A 端口上 0.9V 至 3.6V 和 0.9V 至 3.6V
VCC 隔离特性—如果任何一个 VCC 输入在接地 (GND) 上，所有输出在高阻抗状态
以 VCCA 为基准的输出使能 (OE) 输入电路
低功耗，最大值 5μA ICC
loff 支持部分断电模式运行
锁断性能超过 100mA（符合 JESD 78 Class II 规范的要求）
静电放电 (ESD) 保护性能超过 JESD 22 规范要求
- 4000V 人体模型 (A114 - A)
- 1000V 充电器作模型 (C101)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交67单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	900mV~3.6V

	属性	参数值
	工作电压(VCCB)	900mV~3.6V
	元件数	1
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	特性	自动方向检测
