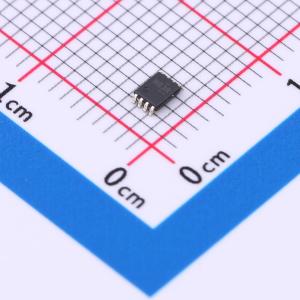

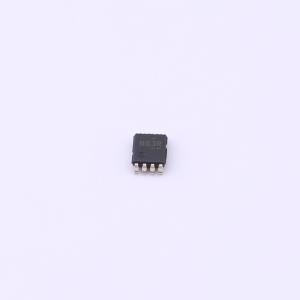

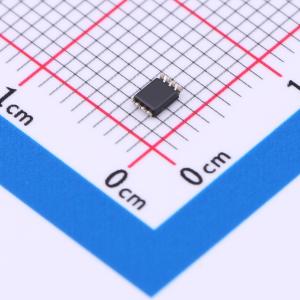

温馨提醒：图片仅供参考，商品以实物为准

TXS0102QDCURQ1

24Mbps 2位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由于电压不匹配，TXS0102-Q1 器件连接芯片与芯片间的非兼容逻辑通信。这款自动导向转换器可方便地用来在无需主机方向控制的情况下缩小电压之间的差距。在无需主机干预的情况下，每个通道可混合使用，并且可以与不同的输出类型（开漏或推挽）和混合数据流（发送或接收）相匹配。
品牌名称: TI(德州仪器)
商品型号: TXS0102QDCURQ1
商品编号: C2652939
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

由于电压不匹配，TXS0102-Q1 器件连接芯片与芯片间的非兼容逻辑通信。这款自动导向转换器可方便地用来在无需主机方向控制的情况下缩小电压之间的差距。在无需主机干预的情况下，每个通道可混合使用，并且可以与不同的输出类型（开漏或推挽）和混合数据流（发送或接收）相匹配。这个4 位非反向转换器使用两个独立的可配置电源轨。A 和B 端口被设计用来分别跟踪VCCA 和VCCB。VCCB 引脚在VCCA 引脚接受1.65V 至3.6V 之间的任一电源电压的同时，接受2.3V至5.5V 之间的任何电源电压，这样的话，VCCA 小于或等于VCCB。这个跟踪功能可实现1.8V，2.5V，3.3V和5V 电压节点之间的低电压双向转换。当输出使能端(OE) 输入为低电平时，所有输出都被置于高阻抗状态。TXS0102-Q1 器件被设计成OE 输入电路由VCCA 供电。为了确保加电或断电期间的高阻抗状态，OE 引脚必须通过一个下拉电阻器接到GND 引脚；此电阻器的最小值由驱动器的拉电流能力决定。

商品特性

符合汽车应用要求，具有符合AEC-Q100 标准的下列结果：
- 器件温度1 级：-40°C 至 +125°C 的环境运行温度范围
- 器件人体模型(HBM) 静电放电(ESD) 分类等级2
- 充电器件模型(CDM) ESD 分类等级C5
ESD 保护符合JESD 22 规范的要求
- A 端口：
  - 2500V 人体放电模式(A114-B)
  - 750V 组件充电模式(C101)
- B 端口：8kV 人体放电模式(A114-B)，750V 组件充电模式(C101)
无需方向控制信号，最大数据速率最大值：24Mbps（推挽），2Mbps（开漏）
采用德州仪器的NanoFree™封装
A 端口上1.65V 至3.6V，B 端口上2.3V 至5.5V (VCCA ≤ VCCB)，无需电源排序 — VCCA 或VCCB 可首先斜升

应用领域

车用信息娱乐
高级驾驶员辅助系统(ADAS)
主处理器和外设模块间的隔离和电平转换
I²C 或1 线制电压电平转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	24Mbps
	工作电压(VCCA)	1.65V~3.6V

	属性	参数值
	工作电压(VCCB)	2.3V~5.5V
	元件数	1
	每个电路通道数	2
	输出类型	开漏；推挽式
	工作温度	-40℃~+125℃
	特性	自动方向检测
