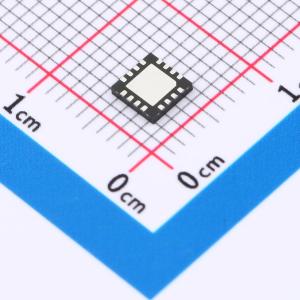

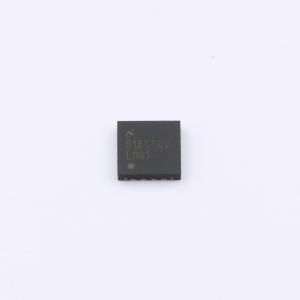

温馨提醒：图片仅供参考，商品以实物为准
LMH0001SQ/NOPB
SMPTE 259M/344M 串行数字电缆驱动器，数据速率达 540 Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH0001 SMPTE 259M / 344M 串行数字电缆驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0001SQ/NOPB
- 商品编号
- C2652792
- 商品封装
- WQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.293333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 驱动器 | |
| 数据接口 | - | |
| 数据速率 | 540Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
LMH0001是串行数字电缆驱动器，可驱动75Ω传输线，最高支持540Mbps的数据速率，输出电压摆幅可通过单个外部电阻调节，采用单3.3V电源供电，典型功耗125mW，提供16引脚WQFN封装。内置有限的ESD保护，存储或操作时需采取措施防止MOS栅极发生静电损坏；输入支持差分或单端输入，输入自带偏置，可支持简单的交流或直流耦合；采用电流模式输出，输出电平由外接参考电阻控制。
商品特性
- 符合SMPTE 259M和SMPTE 344M标准
- 数据速率最高可达540 Mbps
- 支持270 Mbps的DVB-ASI
- 差分输入，75Ω差分输出
- 输出幅度可调
- 采用单3.3V电源供电
- 工业温度范围为-40℃~85℃
- 典型功耗为125mW
- 采用16引脚WQFN封装
- 封装引脚与LMH0002SQ、GS9078A兼容
- 输入支持差分或单端输入，自带偏置，支持交流、直流耦合
- 输出电平可通过外接参考电阻调节控制
应用领域
- SMPTE 259M和SMPTE 344M串行数字接口
- DVB-ASI应用
- Sonet/SDH和ATM接口
- 数字路由器和交换机
- 分配放大器
- 缓冲应用
- 机顶盒
- 监控摄像机
