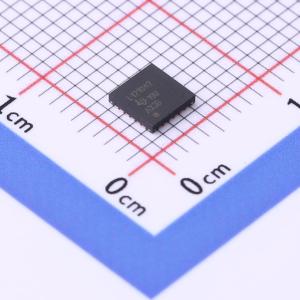

LMH1219RTWT

LMH1219是一款具有集成时钟恢复器的低功耗双输入双输出自适应均衡器。该器件支持高达11.88Gbps的SMPTE视频速率以及基于IP传输的10GbE视频，能够应用于4K/8K超高清(UHD)应用至RTN。IN0端的远距离自适应电缆均衡器设计用于均衡通过75Ω同轴电缆传输的数据，可在较宽的传输速率下运行，支持的速率范围为125Mbps到11.88Gbps。IN1上的自适应电路板走线均衡器与SFF-8431兼容，并且支持SMPTE和10GbE数据速率。 集成时钟恢复器可削弱高频抖动并且提供出色的信号完整性。该器件的高输入抖动容差改善了时序裕度。时钟恢复器内置有回路滤波器，运行时无需精准的输入基准时钟。非破坏性眼图监视器支持实时测量串行数据，从而简化系统调试并加速电路板调通。 凭借集成的2:1复用和1:2扇出电路，该器件能够灵活输出多种视频信号。输出驱动器提供可编程的去加重功能，用于补偿其输出端的电路板走线损失。集成式回波损耗网络在所有数据传输速率下均可满足严格的SMPTE规范要求。LMH1219典型的功耗值为250mW。无输入信号时，功耗会进一步降至16mW。 LMH1219与LMH1226（12G UHD时钟恢复器）以及LMH0324（3G自适应电缆均衡器）引脚兼容。

• 支持ST-2082-1(12G)、ST-2081-1(6G)、ST-424(3G)、ST-292(HD) 和ST-259(SD)
• 集成的无基准时钟恢复器锁定至SMPTE和10GbE速率：11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps 或经1.001分频的子速率、270Mbps和10.3125Gbps
• 在输入0 (IN0) 端具有自适应电缆均衡器
• 电缆长度(Belden 1694A)：
  • 11.88Gbps (4Kp60 UHD) 时75m
  • 5.94Gbps (UHD) 时120m
  • 2.97Gbps (FHD) 时200m
  • 1.485Gbps (HD) 时280m
  • 270Mbps (SD) 时600m
• 输入1 (IN1) 上具有自适应电路板走线均衡器
• 低功耗：250mW（典型值）
• 省电模式：16mW
• 集成输入回波损耗网络
• 2:1输入多路复用，1:2扇出输出，具有去加重功能
• 支持信号分离器模式（–6dB启动幅值）
• 片上回路滤波器电容和眼图监视器
• 由2.5V单电源或片上1.8V稳压器供电
• 可通过控制引脚、SPI或者SMBus接口进行配置
• 4mm×4mm 24引脚QFN封装
• 工作温度范围： -40°C至 +85°C

• 兼容SMPTE的串行数字接口
• UHDTV/4K/8K/HDTV/SDTV视频
• 广播视频路由器、交换机、分布式放大器和监视器
• 数字视频处理和编辑
• 10GbE - SDI媒体网关
