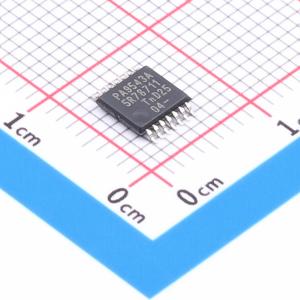

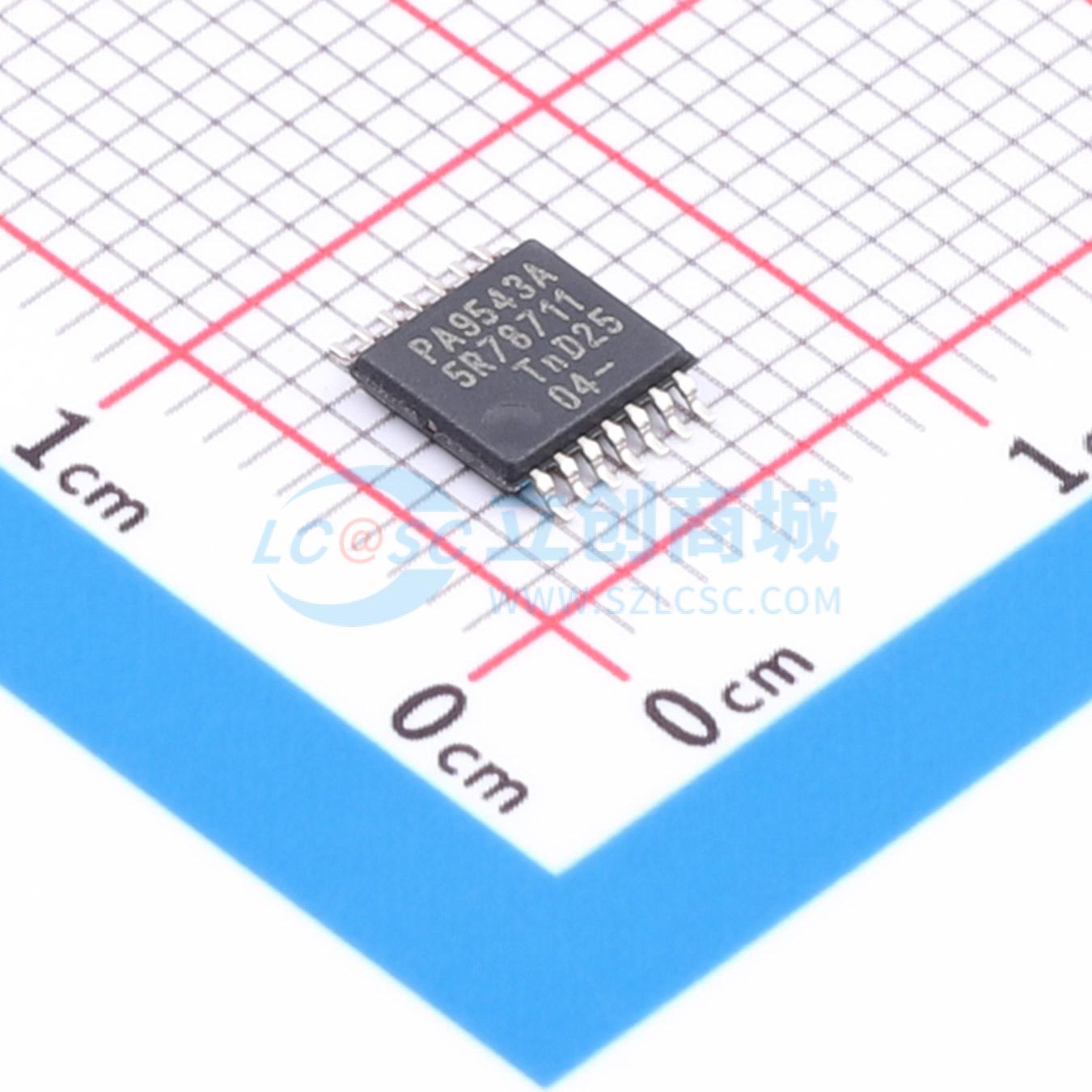

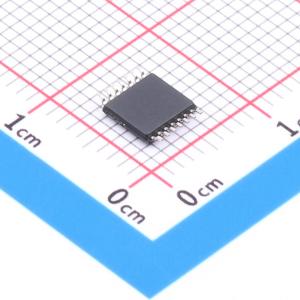

PCA9543APW,118

PCA9543A/43B 是一种由 I2C 总线控制的双向转换开关。SCL/SDA 上游对扇出到两个下游对或通道。任何单个 SCx/SDx 通道或通道组合都可以通过编程控制寄存器的内容来选择。提供两个中断输入 INT0 和 INT1，每个下游对一个。提供一个中断输出 INT，它充当两个中断输入的 AND 运算。

一个低电平有效复位输入允许 PCA9543x 从其中一个下游 I2C 总线卡在低电平的情况中恢复。将 RESET 引脚拉低会复位 I2C 总线状态机并导致所有通道取消选择，内部上电复位功能也会这样做。

开关的通态门被构造为允许使用 VDD 引脚限制 PCA9543x 传递的最大高电压。这允许在每个 SCx/SDx 对上使用不同的总线电压，因此 1.8 V、2.5 V 或 3.3 V 部件可以与 5 V 部件通信，而无需任何额外的保护。外部上拉电阻将总线拉到每个通道所需的电压水平。所有 I/O 引脚均耐受 5 V 电压。

PCA9543A 和 PCA9543B 除了从属地址的固定部分外，其余部分是相同的。
