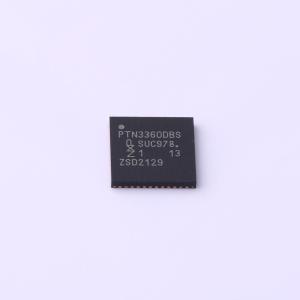

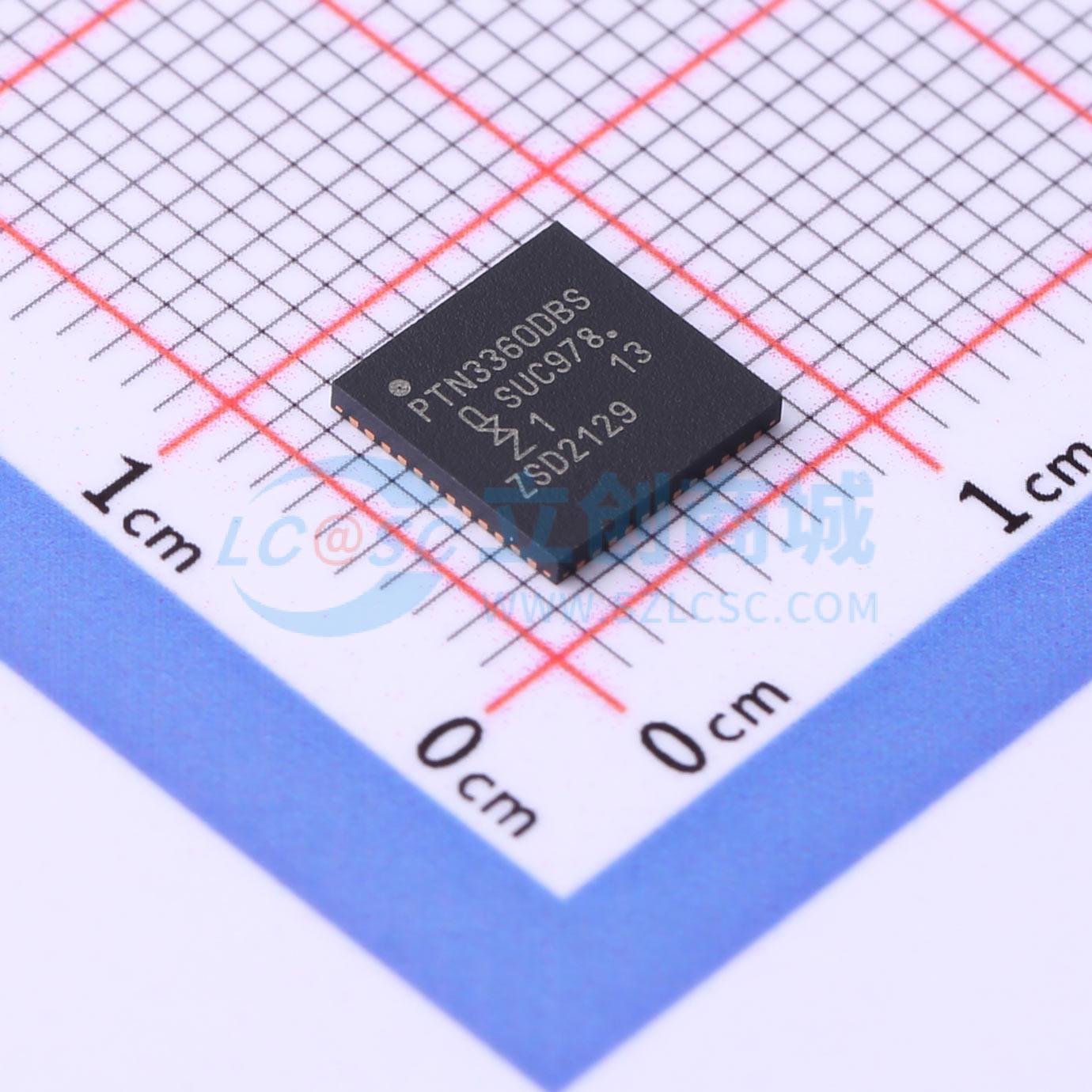

PTN3360DBS,518

PTN3360DBS,518

描述

PTN3360D是一款高速电平转换器，可将四路低摆幅交流耦合差分输入信号转换为符合DVI v1.0和HDMI v1.4b标准的开漏电流导向差分输出信号，每通道支持高达3.0 Gbit/s的数据传输速率，以支持36位深色模式、4K x 2K视频格式或3D视频数据传输。每个通道提供一个电平转换差分缓冲器，用于从源端的低摆幅交流耦合差分信号转换为目标端的TMDS类型的直流耦合差分电流模式信号，并在50 Ω到3.3 V之间终止。此外，PTN3360D还提供单端主动缓冲器，用于将HPD信号从目标端的5 V电压转换为源端的3.3 V电压，并为DDC通道（由时钟线和数据线组成）提供具有主动缓冲和电平转换功能的通道，该通道连接3.3 V源端和5 V目标端。DDC通道采用主动20针总线缓冲技术实现，提供电容隔离、重驱动和电平转换以及禁用（源端与目标端之间的隔离）时钟线和数据线的功能。PTN3360D的低摆幅交流耦合差分输入信号通常来自支持多种显示标准（例如DisplayPort、HDMI和DVI）的多模式I/O显示源。虽然输入差分信号被配置为携带DVI或HDMI编码数据，但它们不符合DVI v1.0或HDMI v1.4b规范的电气要求。通过使用PTN3360D，芯片组供应商能够在多模式显示源设备上实现这种可重新配置的I/O，从而支持多种显示标准，同时保持芯片组I/O引脚数量较低。见图1。PTN3360D的主要高速差分通道具有符合DisplayPort标准v1.2和/或PCI Express标准v1.1电气规格的低摆幅自偏置差分输入，以及符合DVI v1.0和HDMI v1.4b电气规格的开漏电流导向差分输出。20针总线通道为主动缓冲并电平转换DDC信号提供了最佳的电容隔离。PTN3360D还支持节能模式，以在没有显示器激活或连接时最小化电流消耗。PTN3360D是一款功能齐全的HDMI及DVI电平转换器。PTN3360D取代了PTN3360B，并提供更好的高速性能和可编程均衡器。PTN3360D由单个3.3 V电源供电，功耗极低（典型值230 mW），采用48引脚HVQFN48封装。

品牌名称

NXP(恩智浦)

商品型号

PTN3360DBS,518

商品编号

C2652903

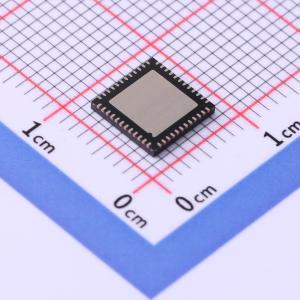

商品封装

HVQFN-48-EP(7x7)​

包装方式

编带

商品毛重

0.2克(g)
