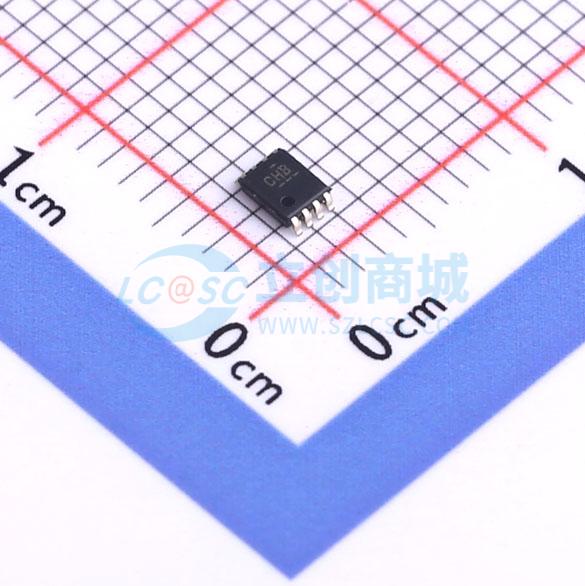

SN74LVC2G74MDCUTEP实物图

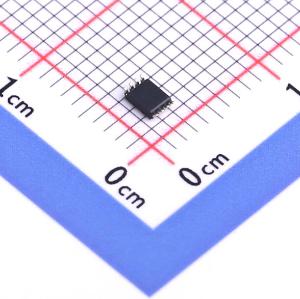

  • SN74LVC2G74MDCUTEP商品缩略图

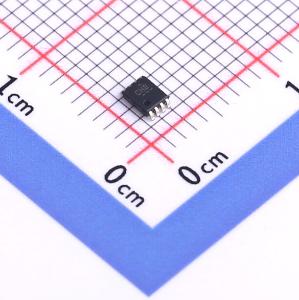

  • SN74LVC2G74MDCUTEP商品缩略图
  • SN74LVC2G74MDCUTEP商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC2G74MDCUTEP

单正沿触发D型触发器,带清零和预置功能

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC2G74-EP 具有清零和预置端的单路正边沿触发式 D 型触发器(增强型产品)
品牌名称
TI(德州仪器)
商品型号
SN74LVC2G74MDCUTEP
商品编号
C2652809
商品封装
VSSOP-8-0.5mm​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压1.65V~5.5V
时钟频率(fc)200MHz
功能置位和复位
元件数1
每个元件位数1
输出类型互补式
传播延迟(tpd)6.4ns@5V,50pF
属性参数值
系列74LVC系列
灌电流(IOL)24mA
拉电流(IOH)24mA
静态电流(Iq)10uA
输入电容5pF
工作温度-55℃~+125℃
同步/异步异步
建立时间1.3ns;1.1ns
保持时间500ps;1.2ns

商品概述

带清零和预置功能的单正边沿触发D型触发器,设计用于VCC为1.65V~5.5V工作环境。预置端或清零端为低电平时,无论其他输入电平如何,都会对输出进行置位或复位。当预置端和清零端处于无效高电平时,满足建立时间要求的D端输入数据会在时钟脉冲的正沿传输到输出。时钟触发发生在特定电压电平,与时钟脉冲的上升沿无直接关联。保持时间间隔过后,D端输入的数据改变不会影响输出电平。该器件完全支持部分掉电应用,Ioff电路会禁用输出,防止器件掉电时产生破坏性反向电流。

商品特性

  • 具备可控基线
  • 一个装配站点,一个测试站点,一个生产站点
  • 工作温度范围为-55℃~125℃
  • 提供增强型缩小生产来源DMS支持
  • 提供增强型产品变更通知
  • 元件鉴定符合JEDEC及行业标准,可保障宽温度范围下的可靠运行
  • 支持5V VCC工作
  • 输入可承受最高5.5V电压
  • 3.3V条件下最大传输延迟tpd为7.9ns
  • 低功耗,ICC最大为10μA
  • 3.3V条件下输出驱动为±24mA
  • VCC=3.3V、TA=25℃时,典型输出地弹VOLP小于0.8V
  • VCC=3.3V、TA=25℃时,典型VOH下冲VOHV大于2V
  • Ioff支持部分掉电模式运行
  • 闩锁性能符合JESD 78 II类标准,超过100mA
  • ESD防护符合JESD 22标准,人体模型可达2000V,机器模型可达200V,带电器件模型可达1000V
  • 采用DCU封装
