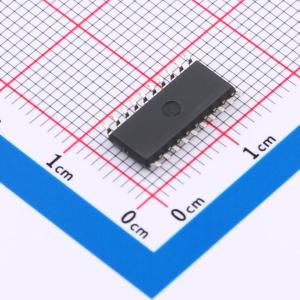

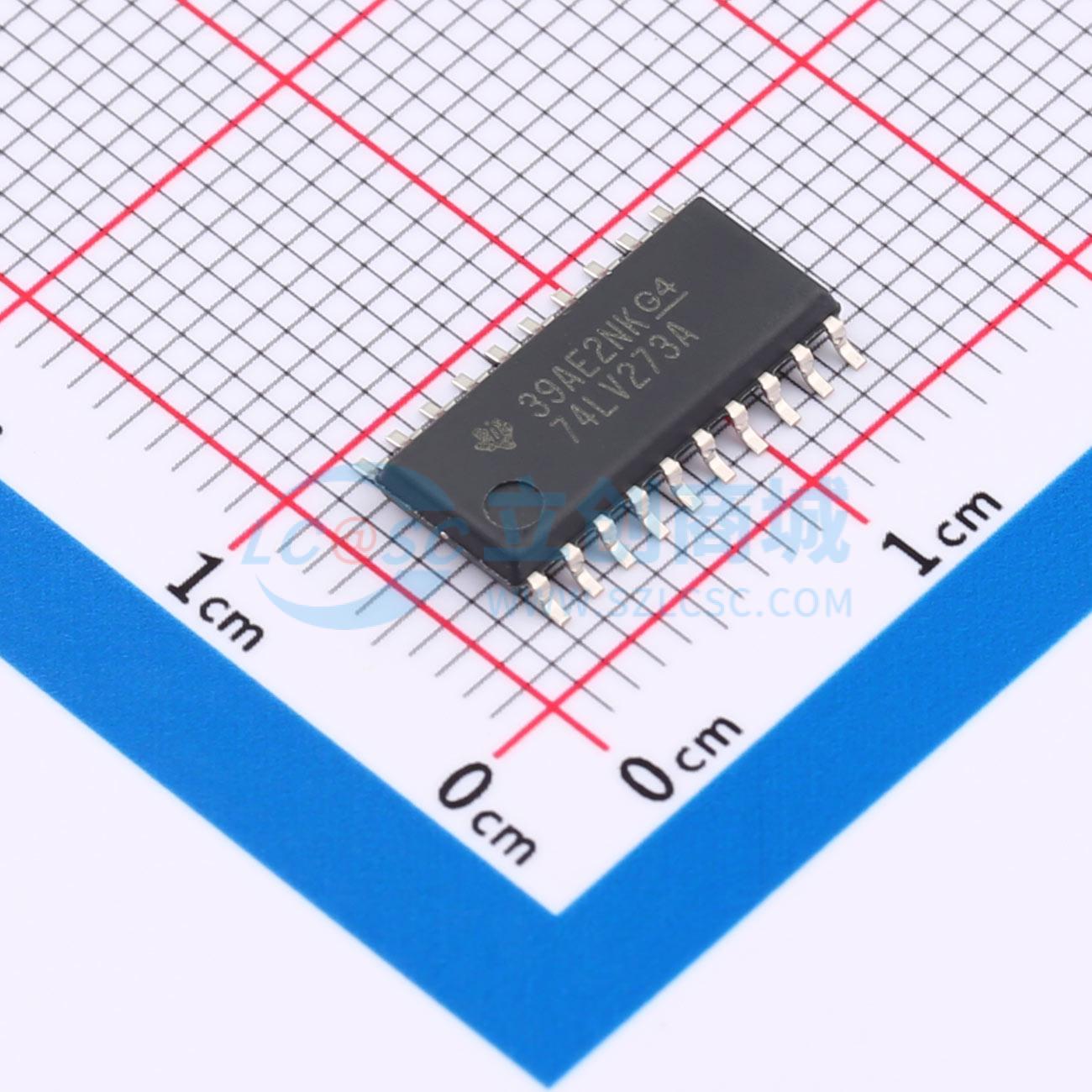

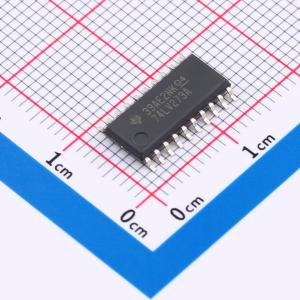

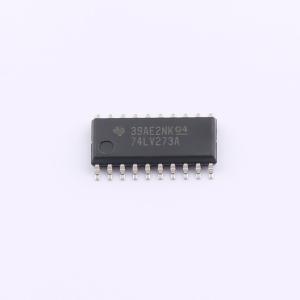

温馨提醒：图片仅供参考，商品以实物为准
SN74LV273ANSR
具有清零功能的八路D类触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV273A 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV273ANSR
- 商品编号
- C2652838
- 商品封装
- SO-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.4695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 205MHz | |
| 功能 | 复位 | |
| 每个元件位数 | 8 | |
| 输出类型 | 推挽式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 4.8ns@5V,50pF | |
| 系列 | - | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 静态电流(Iq) | 20uA | |
| 输入电容 | 2pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 4.5ns |
商品概述
SN74LV273A 器件是一款八路 D 类触发器，旨在于 2V 至 5.5V VCC 下运行。
商品特性
- VCC 工作范围为 2V 至 5.5V
- 5V 时 tpd 最大值为 10.5 ns
- VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25℃）
- VOHV（输出 VOH 下冲）典型值大于 2.3V（VCC = 3.3V、TA = 25℃）
- 支持局部断电模式运行
- 所有端口上均支持以混合模式电压运行
- 闩锁性能超过 250mA，符合 JESD 17 规范
- 静电放电 (ESD) 保护性能超过 JESD 22 规范要求：3000V 人体放电模型，2000V 充电器件模型
应用领域
- 变电站控制
- I/O 模块；模拟 PLC/DCS 输入
- 人机界面 (HMI)
- 流量计
- 患者监护
- 测试和测量解决方案
