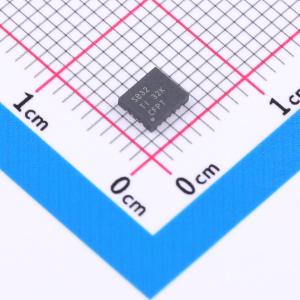

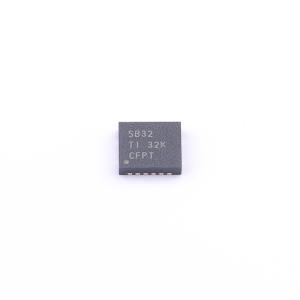

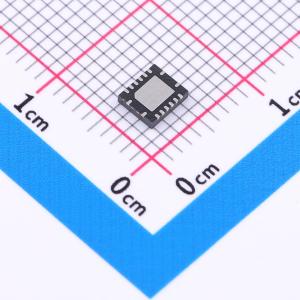

AM26LV32EIRGYR

AM26LV32E低电压高速四路差分线路接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AM26LV32E器件由四个差分线路接收器组成，具有三态输出。该器件旨在以较小的电源电压满足TIA/EIA-422-B和ITU V.11标准的要求。
品牌名称: TI(德州仪器)
商品型号: AM26LV32EIRGYR
商品编号: C2652865
商品封装: VQFN-16-EP(3.5x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AM26LV32E 器件由四个差分线路接收器组成，且具有三态输出。该器件旨在以较小的电源电压满足 TIA/EIA-422-B 和 ITU Recommendation V.11 驱动器的要求。这款器件经过优化，可在高达 32MHz 的开关速率下实现平衡总线传输。通过三态输出，该器件可直接连接至总线组织式系统。AM26LV32E 具有失效防护电路，该电路可防止该器件在接收器输出端放置未知电压信号。在开路失效防护中，会在相应的输出端产生高电平状态。该器件支持使用 Ioff 的局部断电应用。Ioff 电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。

商品特性

达到或超出 TIA/EIA-422-B 和 ITU Recommendation V.11 标准的要求
由 3.3V 单电源供电运行
开关频率高达 32MHz
RS422 总线引脚的 ESD 保护
低功率耗散：27mW（典型值）
开路失效防护
具有 ±200mV 灵敏度的 ±7V 共模输入电压范围
接受 5V 逻辑输入及 3.3V 电源（使能输入）
输入滞后：35mV（典型值）
与 AM26C32 和 AM26LS32 引脚对引脚兼容
支持局部断电模式运行

应用领域

高可靠性汽车应用
支持配置控制/打印
ATM 和点钞机
智能电网
交流和伺服电机驱动器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4

	属性	参数值
	工作电压	3V~3.6V
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	8mA
