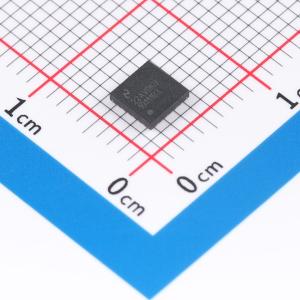

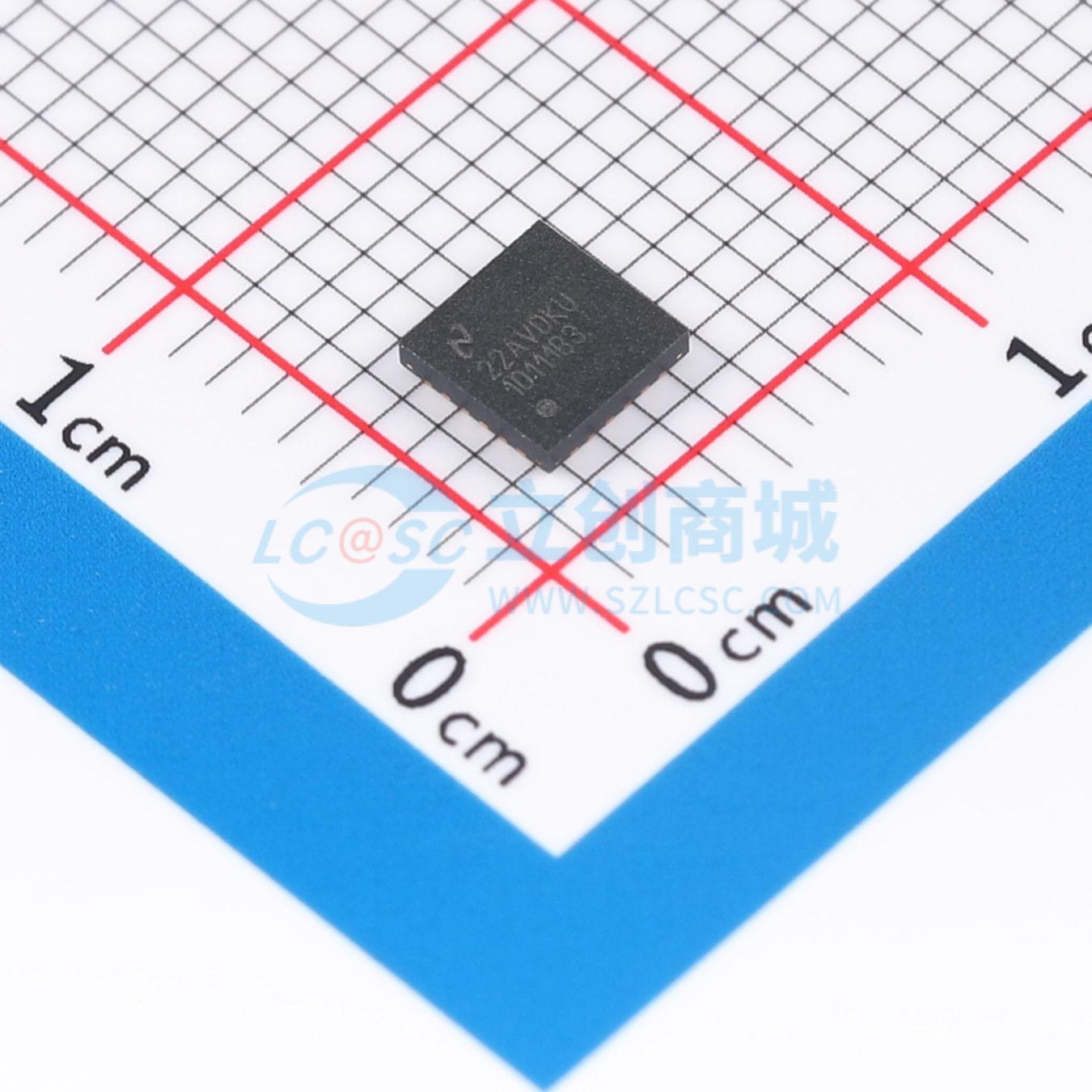

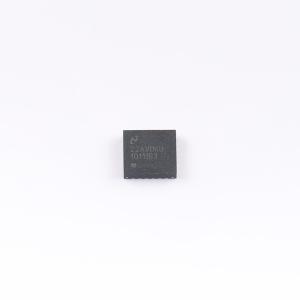

DS110DF111SQE/NOPB
DS110DF111低功耗、多速率、双通道重定时器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS110DF111是一款具有集成信号调节功能的双通道重定时器，带有判决反馈均衡器(DFE)，每条通道包括一个输入连续时间线性均衡器(CTLE)、时钟和数据恢复(CDR)功能以及发送驱动器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS110DF111SQE/NOPB
- 商品编号
- C2652889
- 商品封装

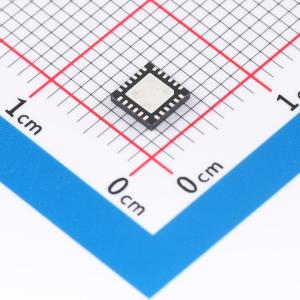

- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SMBus | |
| 数据速率 | 11.3Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V；2.375V~2.625V | |
| 工作温度 | -40℃~+85℃ |
商品概述
DS110DF111 是一款具有集成信号调节功能的双通道（双向单信道）重定时器。DS110DF111 的每条通道包括一个输入连续时间线性均衡器(CTLE)、时钟和数据恢复(CDR) 功能以及发送驱动器。 DS110DF111 具有片上判决反馈均衡器(DFE)，可延长在有损且存在串扰的高速串行链路中的发送距离并提高稳定性，从而实现比特误差率 (BER)<1×10⁻¹⁵。对于要求较低的应用和互连，关闭DFE 也能够获得相同的BER 性能。DS125DF111 和DS110DF111 器件引脚兼容。 DS110DF111 每条通道的串行数据速率均可独立锁定在8.5Gbps 到11.3Gbps 范围内或者任何支持的子速率上。这简化了系统设计并降低了总成本。 可编程发送去加重驱动器提供精确设置，从而符合SFF - 8431 输出眼图模板。利用完全自适应接收均衡（CTLE 和DFE），可以延长在因使用多个连接器而受损的铜缆和背板上的发送距离。CDR 功能可消除抖动并恢复重定时高速串行数据，是前端口并行光学模块应用的理想选择。
商品特性
- 引脚兼容的重定时器系列带有判决反馈均衡器(DFE) 的DS110DF111：8.5Gbps 至11.3Gbps 带有DFE 的DS125DF111：9.8Gbps 至12.5Gbps
- 具有自适应连续时间线性均衡器(CTLE)，可在5.65GHz 频率下提供最高34dB 的升压
- 自调试5 抽头DFE
- 原始均衡和重定时数据环回
- 可调节的发送VOD：600 至1300mVp - p
- 可设置的接收去加重驱动器：–12dB 至0
- 低功耗：200mW/通道
- 锁定在传统支持的二分频、四分频和八分频数据速率
- 片上眼图监视器(EOM)，伪随机二进制序列(PRBS) 发生器
- 输入信号检测，时钟和数据恢复(CDR) 锁定检测/指示
- 3.3V/2.5V±5% 单电源
- SMBus、EEPROM 或基于引脚的配置
- 4.0mm×4.0mm、24 引脚四方扁平无引线(QFN) 封装
- 工作温度范围： - 40°C 至85°C
应用领域
- 前端口光学互连
- SFF - 8431 10G/1G 以太网
- CPRI
