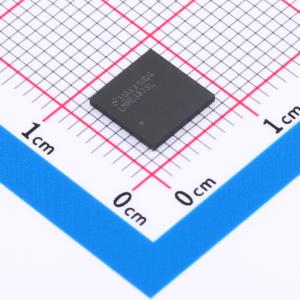

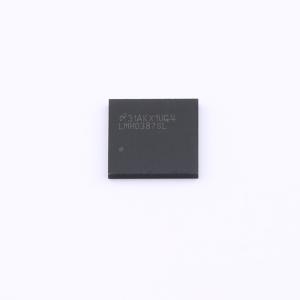

LMH0387SLE/NOPB

LMH0387 3 Gbps 高清/标清 SDI 可配置 I/O 自适应电缆均衡器/电缆驱动器提供了一个单芯片接口到 BNC。该设备可以配置为输入模式下的均衡器，通过同轴电缆接收数据，或者配置为输出模式下的电缆驱动器，通过同轴电缆传输数据。同一 I/O 引脚既用于设备的输入功能也用于输出功能，这使得系统设计者能够灵活地将连接到设备的 BNC 用作输入或输出。

该设备可在从 125 Mbps 到 2.97 Gbps 的广泛数据速率范围内工作（在驱动电缆时为 DC 到 2.97 Gbps），并支持 ST 424、ST 292、ST 344 和 ST 259 标准。回波损耗网络集成在设备内部，因此无需外部组件即可满足 SMPTE 回波损耗规范。LMH0387 为设计师提供了系统设计上的灵活性，并加快了上市时间。

在输入模式下，LMH0387 的特性包括节能睡眠模式、可编程输出共模电压和摆幅、电缆长度指示、发射幅度优化、输入信号检测以及 SPI 接口。在输出模式下，LMH0387 的特性包括两个可选的上升时间以符合 ST 424 / 292 和 ST 259 标准，以及输出驱动器掉电控制。

• ST 424, ST 292, ST 344, 和 ST 259 兼容
• 支持 DVB-ASI 在 270 Mbps 数据速率：125 Mbps 至 2.97 Gbps 接收（驱动电缆时为 DC 至 2.97 Gbps）
• 在 2.97 Gbps 时可均衡长达 120 米的 Belden 1694A 电缆，在 1.485 Gbps 时可均衡长达 200 米的 Belden 1694A 电缆，或在 270 Mbps 时可均衡长达 400 米的 Belden 1694A 电缆
• 集成回波损耗网络（无需外部组件）
• 节能模式
• 电缆驱动器可选摆率
• 内部终止 100-Ω LVDS 接收器输出，具有可编程共模电压和摆幅
• 可编程发射幅度优化
• 接收器电缆长度指示
• 单 3.3-V 电源操作

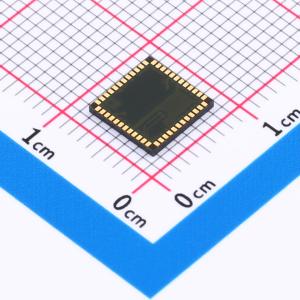

• 48 引脚层压 TLGA 封装
• 工业温度范围：-40°C 至 85°C

• ST 424 (SMPTE 424M), ST 292 (SMPTE 292M) 和 ST 259 (SMPTE 259M) 串行数字接口
• 数字视频服务器和模块化设备
• 视频编码器和解码器
• 分配放大器
