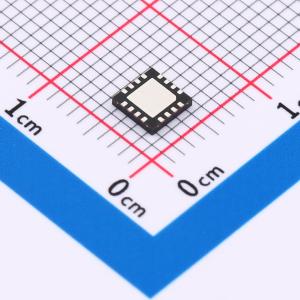

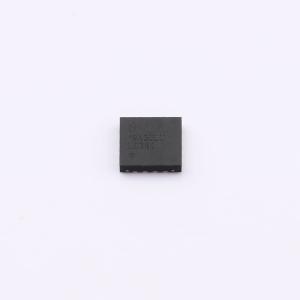

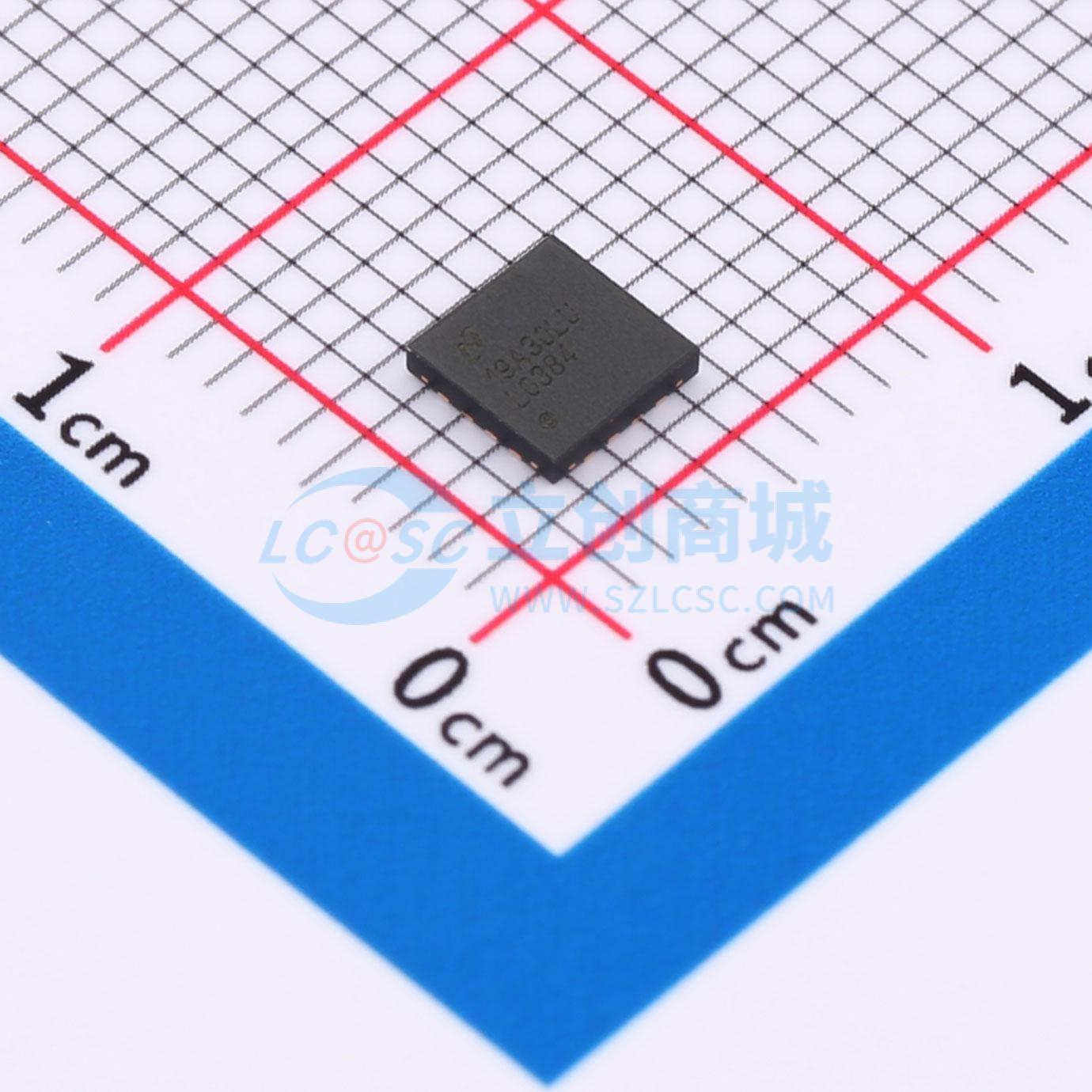

LMH0384SQE/NOPB

LMH0384 3-Gbps HD - SD SDI 延长距离和可配置自适应电缆均衡器旨在均衡通过电缆（或任何具有相似色散损耗特性的介质）传输的数据。该均衡器在 125 Mbps 至 2.97 Gbps 的宽数据速率范围内工作，并支持 ST 424、ST 292、ST 344 和 ST 259 标准。

LMH0384 设备包括主动感知功能和设计增强功能，包括更长的电缆均衡、更低的输出抖动、可配置引脚模式和 SPI 模式、省电休眠模式以及可编程输出共模电压和摆幅。LMH0384 实施 DC 恢复以正确处理病态数据条件。

LMH0384 包括自动休眠模式，可在未检测到输入信号时关闭设备。其他功能包括单独的载波检测和输出静音引脚，这些引脚可以绑定在一起，以便在没有输入信号时静音输出，以及一个可编程静音参考，可用于在选定的信号退化水平下静音输出。

LMH0384 支持两种工作模式。在引脚模式（非 SPI 模式）下，LMH0384 与 LMH0344 和传统 SDI 均衡器兼容。在可选的 SPI 模式下，LMH0384 提供对所有功能的寄存器访问，以及电缆长度指示器、可编程输出共模电压和摆幅以及发射幅度优化。
