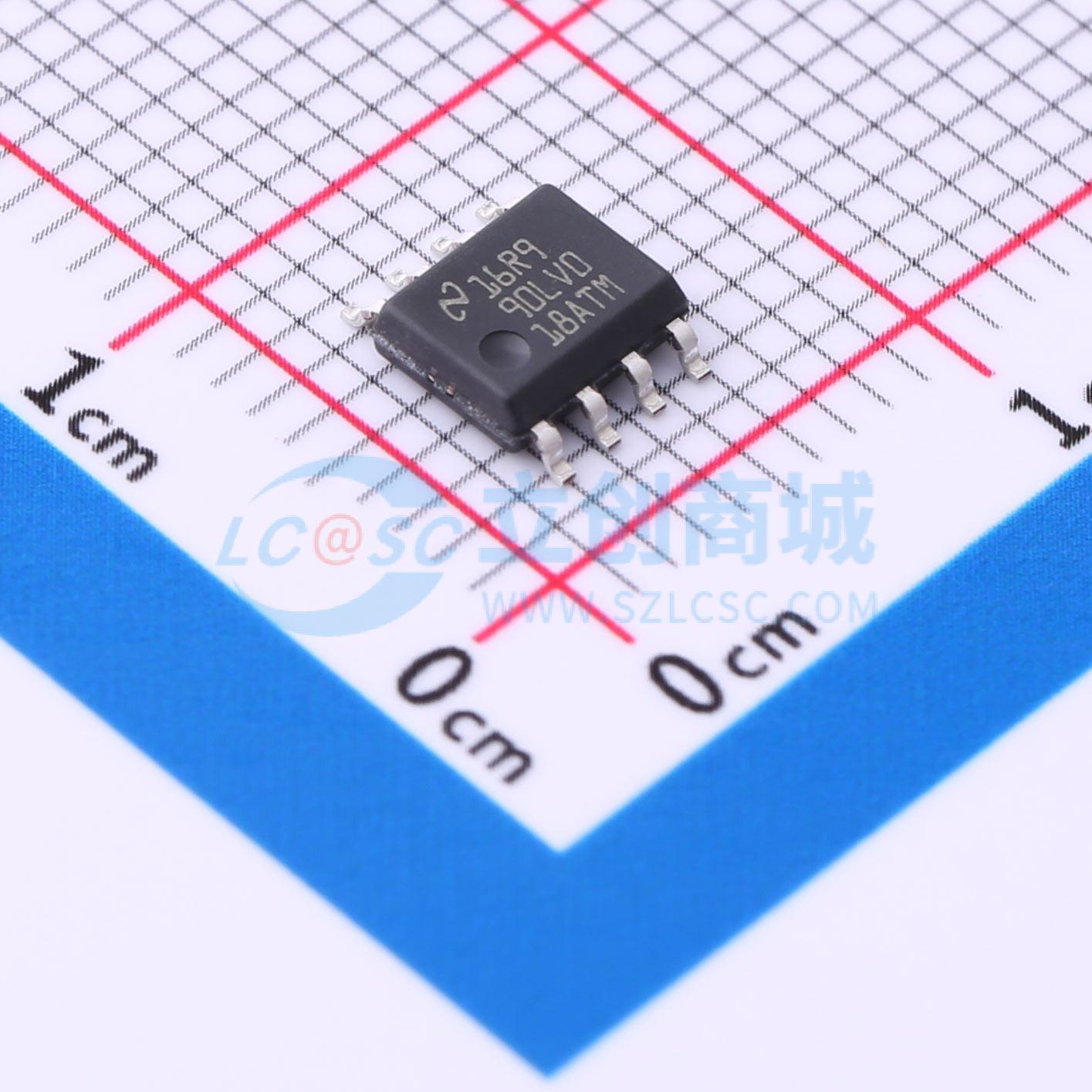

DS90LV018ATMX/NOPB

DS90LV018A 3.3V LVDS 单 CMOS 差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90LV018A 是一款单 CMOS 差分线接收器，适用于需要超低功耗、低噪声和高数据速率的应用。该设备支持超过 400 Mbps (200 MHz) 的数据速率，并采用低电压差分信号 (LVDS) 技术。
品牌名称: TI(德州仪器)
商品型号: DS90LV018ATMX/NOPB
商品编号: C2652853
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

DS90LV018A是一款单路CMOS差分线接收器，采用低压差分信号LVDS技术，适用于要求超低功耗、低噪声和高数据速率的应用场景，可支持超过400Mbps（200MHz）的数据传输速率。该器件可接受典型值为350mV的低压差分输入信号，将其转换为3V CMOS输出电平，支持开路、短路和端接输入故障保护，所有故障保护条件下接收器输出均为高电平，采用直通设计便于PCB布线，可与配套LVDS线路驱动器配合，为高速点对点接口应用提供替代方案，存储或操作时需要采取防护避免MOS门极静电损坏。

商品特性

开关速率大于400Mbps（200MHz）
典型差分偏移为50ps，最大传输延迟为2.5ns
采用3.3V电源设计
直通引脚排列
LVDS输入掉电时呈高阻抗状态
低功耗设计，3.3V静态功耗为18mW
可与现有5V LVDS网络互操作
可接受典型值350mV摆幅的差分信号电平
支持开路、短路和端接输入故障保护
符合ANSI/TIA/EIA-644标准
工业级工作温度范围为-40℃~+85℃
提供SOIC封装
内置有限的ESD保护

应用领域

高速点对点接口应用
需要超低功耗、低噪声和高数据速率的场景

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
