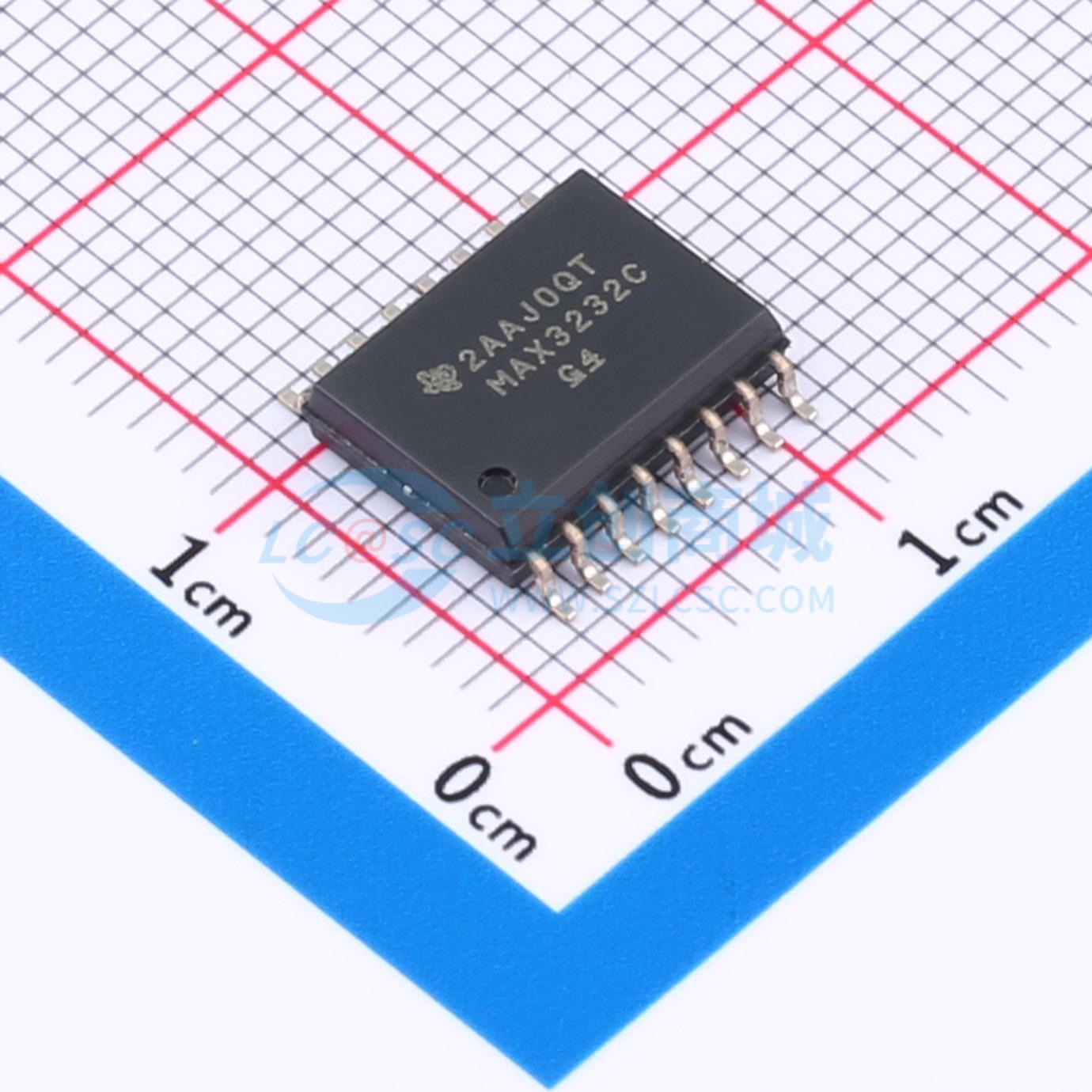

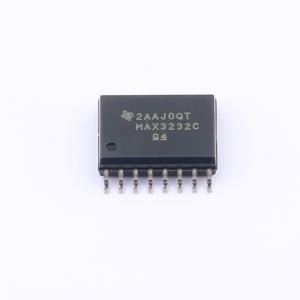

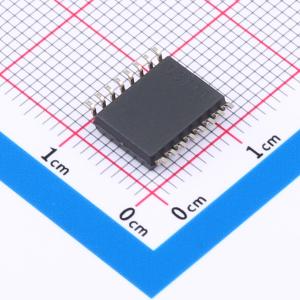

MAX3232CDWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3232 具有 ±15kV ESD 保护的 3V 至 5.5V 双通道 250kbps RS-232 线路驱动器/接收器
品牌名称: TI(德州仪器)
商品型号: MAX3232CDWR
商品编号: C2652864
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.497克(g)

商品参数

商品概述

RS-232 总线终端 ESD 保护大于 ±15kV 人体放电模型 (HBM)，符合或超出 TIA/EIA-232-F 和 ITU V.28 标准的要求，由 3V 至 5.5V VCC 电源供电，速率高达 250kbit/s，两个驱动器和两个接收器，低电源电流：300 μA（典型值），外部电容器：4×0.1 μF，接受 5V 逻辑输入及 3.3V 电源，备选高速端子兼容器件 (1Mbit/s)。 MAX3232 器件由两个线路驱动器、两个线路接收器和一个双路电荷泵电路组成，具有端子间（串行端口连接端子，包括 GND）±15kV ESD 保护。该器件符合 TIA/EIA-232-F 的要求，并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。该器件以高达 250kbit/s 的数据信号传输速率运行，驱动器输出压摆率最高为 30V/μs。

商品特性

RS-232 总线终端 ESD 保护大于 ±15kV 人体放电模型 (HBM)
符合或超出 TIA/EIA-232-F 和 ITU V.28 标准的要求
由 3V 至 5.5V VCC 电源供电
速率高达 250kbit/s
两个驱动器和两个接收器
低电源电流：300 μA（典型值）
外部电容器：4×0.1 μF
接受 5V 逻辑输入及 3.3V 电源
备选高速端子兼容器件 (1Mbit/s)

应用领域

工业 PC
有线网络
数据中心和企业级联网
电池供电型系统
PDA
笔记本电脑
便携式计算机
掌上电脑
手持设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	1mA
