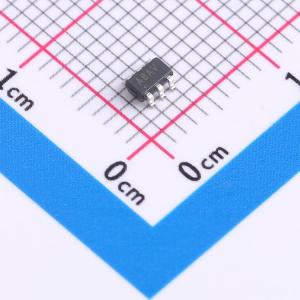

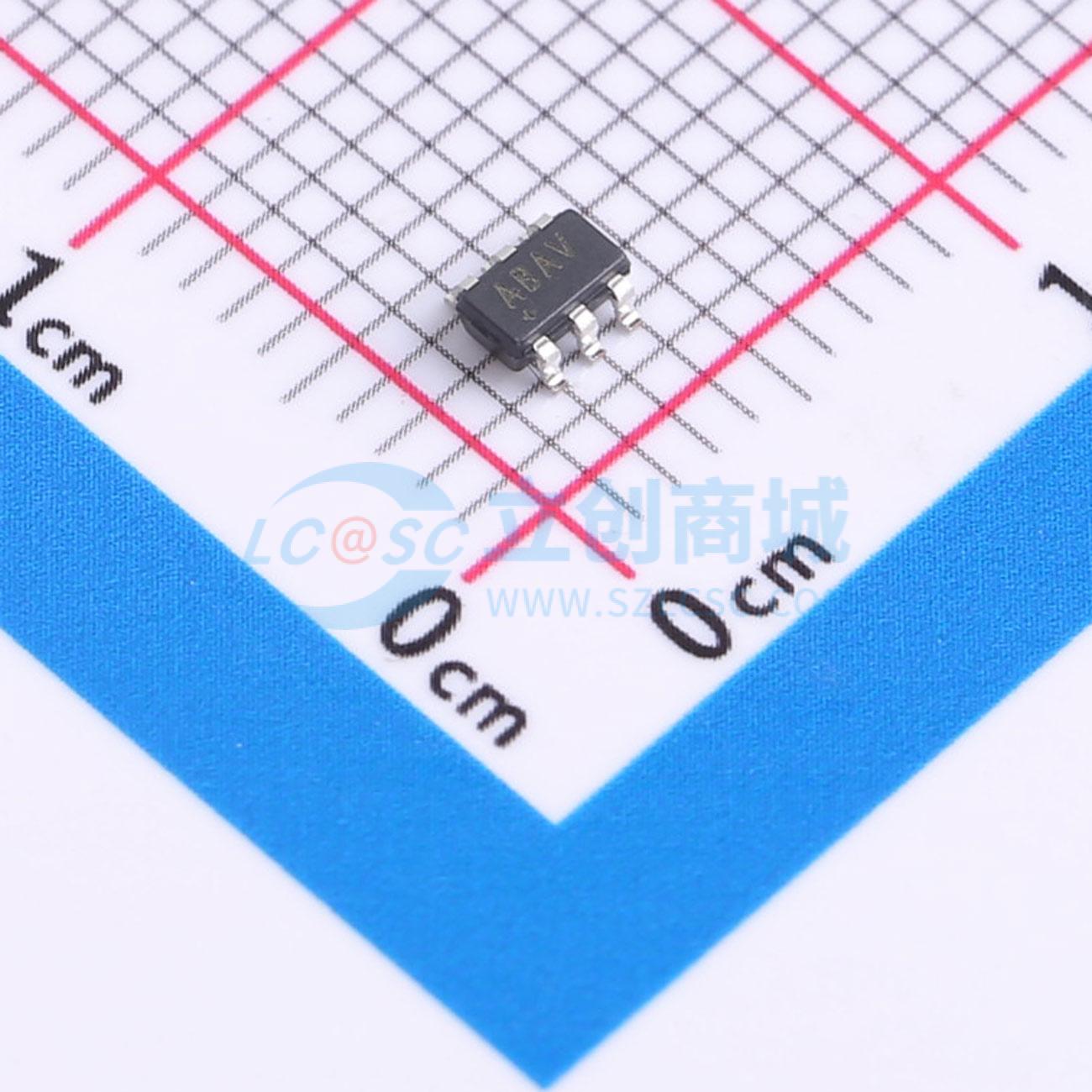

MAX3284EAUT+T
±15kV ESD保护的52Mbps，3V至5.5V SOT23 RS-485/RS-422真失效安全接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单个RS-485/RS-422接收器，具有真失效安全电路，数据速率高达52Mbps，工作电压范围3V至5.5V。
- 商品型号
- MAX3284EAUT+T
- 商品编号
- C2652846
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 52Mbps | |
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 15mA |
商品概述
MAx3280E/MAx3281E/MAx3283E/MAx3284E是专为RS-485和RS-422通信设计的单接收器。这些器件保证高达52Mbps的数据速率，即使在3V电源下也能实现。出色的传播延迟（15ns最大值）和封装到封装的偏斜时间（8ns最大值）使这些器件成为多点时钟分配应用的理想选择。
MAx3280E/MAx3281E/MAx3283E/MAx3284E具有真正的故障保护电路，可保证当接收器输入断开或短路时，接收器输出为逻辑高。如果总线上的所有发射器都禁用（高阻抗），则接收器输出将为逻辑高。这些器件具有1/4单位负载接收器输入阻抗，允许在同一总线上最多使用128个接收器。
MAx3280E采用5引脚SOT23封装的单接收器。MAx3281E/MAx3283E单接收器具有接收器使能（EN或EN反）功能，并采用6引脚SOT23封装。MAx3284E具有电压逻辑引脚，可与低压逻辑电平兼容，例如数字FPGA/ASIC。在MAx3284E上，逻辑高的电压阈值由设置VL在1.65V到VCC范围内定义。MAx3284E也采用6引脚SOT23封装。
