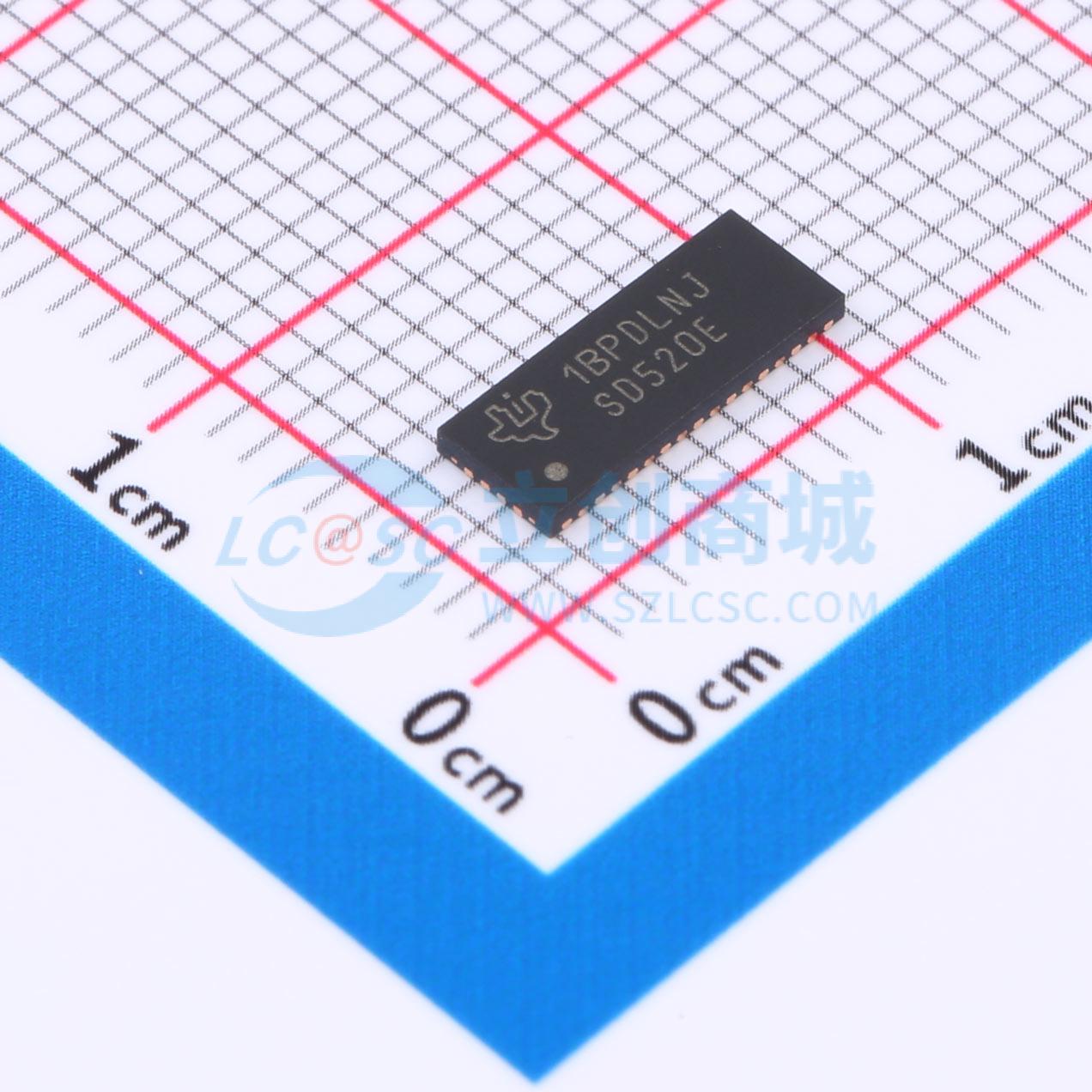

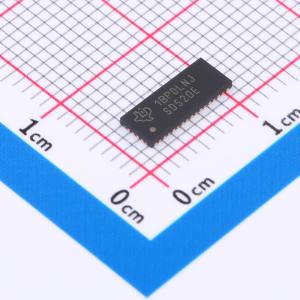

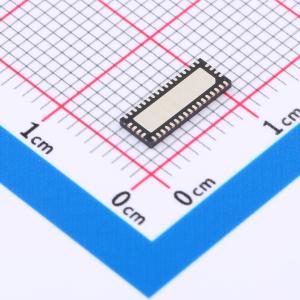

温馨提醒：图片仅供参考，商品以实物为准

TS3DV520ERUAR

适用于DVI/HDMI应用的5通道差分10:20多路复用开关

描述: 适用于 DVI 1.0/HDMI 1.2 应用且具有增强型 ESD 保护的 1.65Gbps 5 通道差动 10 至 20 和 20 至 10 多路复用器 42-WQFN -40 to 85
品牌名称: TI(德州仪器)
商品型号: TS3DV520ERUAR
商品编号: C2652778
商品封装: TQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

TS3DV520E是一款20位转10位的多路复用/解复用数字视频开关，带有单个选择SEL输入，SEL控制多路复用/解复用的数据通路，该器件提供五路差分通道用于数字视频信号切换。该器件具备低且平坦的导通态电阻，良好的导通态电阻匹配度，输入输出电容低，带宽高，偏移低，通道间串扰低，适用于多种数字视频应用。SEL引脚电压应小于等于VCC，即使在掉电模式VCC=0V时也需满足该要求。不同封装的外露中心焊盘要求不同：部分封装要求外露中心焊盘必须连接到GND才能保证器件正常工作，部分封装外露中心焊盘可连接到GND或保持电气开路，标记为N.C.的引脚无内部连接。器件所有未使用的控制输入必须连接到VCC或GND，才能保证器件正常工作。

商品特性

兼容HDMI v1.2a A型、DVI 1.0高速数字接口
兼容HDCP
带宽支持超过1.65Gbps吞吐量，典型数据速率为1.9Gbps，支持像素时钟速率10倍的串行数据流
支持所有最高到1080p的视频格式以及SXGA（1280×1024 at 75Hz），单链路总原始容量为4.95Gbps
典型串扰为-37dB
位间偏移最大值为±0.1ns
导通态电阻低且平坦，典型导通态电阻为4Ω，典型导通态电阻平坦度为0.5Ω
输入输出电容低，典型导通电容为8pF
数据输入输出端口支持轨到轨切换，电压范围0V至3.6V
VCC工作范围为3V至3.6V
闩锁性能超过100mA，符合JESD 78 II类标准
ESD性能满足测试要求：人体模型14kV符合JESD 22 A114-B II类标准，接触放电7.5kV符合IEC 61000-4-2标准

应用领域

DVI/HDMI信号切换
音视频接收器、高清电视的差分DVI、HDMI信号复用

	属性	参数值
	商品目录	视频接口芯片
	类型	切换器
	数据接口	I2C
	数据速率	4.95Gbps

	属性	参数值
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
	功能特性	视频格式识别
