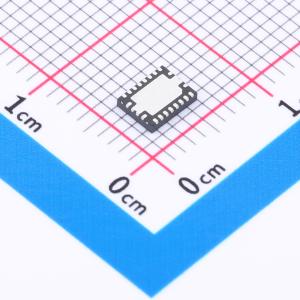

TCAN4550RGYT

TCAN4550 是带有集成CAN FD 收发器的CAN FD 控制器，支持高达8Mbps 的数据速率。此CAN FD 控制器符合ISO11898-1:2015 高速控制器局域网(CAN) 数据链路层的规范，并满足ISO11898–2:2016 高速CAN 规范的物理层要求。TCAN4550 通过串行外设接口(SPI) 在CAN 总线和系统处理器之间提供了一个接口，同时支持经典CAN 和CAN FD，并为不支持CAN FD 的处理器实现端口扩展或CAN 支持。TCAN4550 提供CAN FD 收发器功能：传输到总线的差分传输能力和从总线接收的差分接收能力。该器件支持通过本地唤醒(LWU) 进行唤醒以及使用实现ISO11898-2:2016 唤醒模式(WUP) 的CAN 总线进行总线唤醒。 该器件包含众多可实现器件和CAN 总线可靠性的保护特性。这些特性包括失效防护、内部显性状态超时、宽总线工作范围以及超时看门狗等等。

• 带有集成CAN FD 收发器和串行外设接口(SPI) 的CAN FD 控制器
• CAN FD 控制器支持ISO 11898-1:2015 和Bosch M_CAN 修订版3.2.1.1
• 符合ISO 11898-2:2016 的要求
• CAN FD 数据速率高达5Mbps，且SPI 时钟速率高达18MHz
• 向后兼容经典CAN
• 工作模式：正常、待机、睡眠和失效防护
• 为微处理器提供3.3V 至5V 输入/输出逻辑支持
• 在CAN 总线上具有宽工作范围±42V 总线故障保护±12V 共模电压
• 优化了未上电时的性能总线和逻辑终端处于高阻态（运行总线或应用上无负载）加电和断电无干扰运行

• 楼宇自动化
• 工厂自动化和控制
• 工业运输
