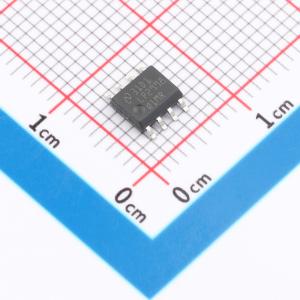

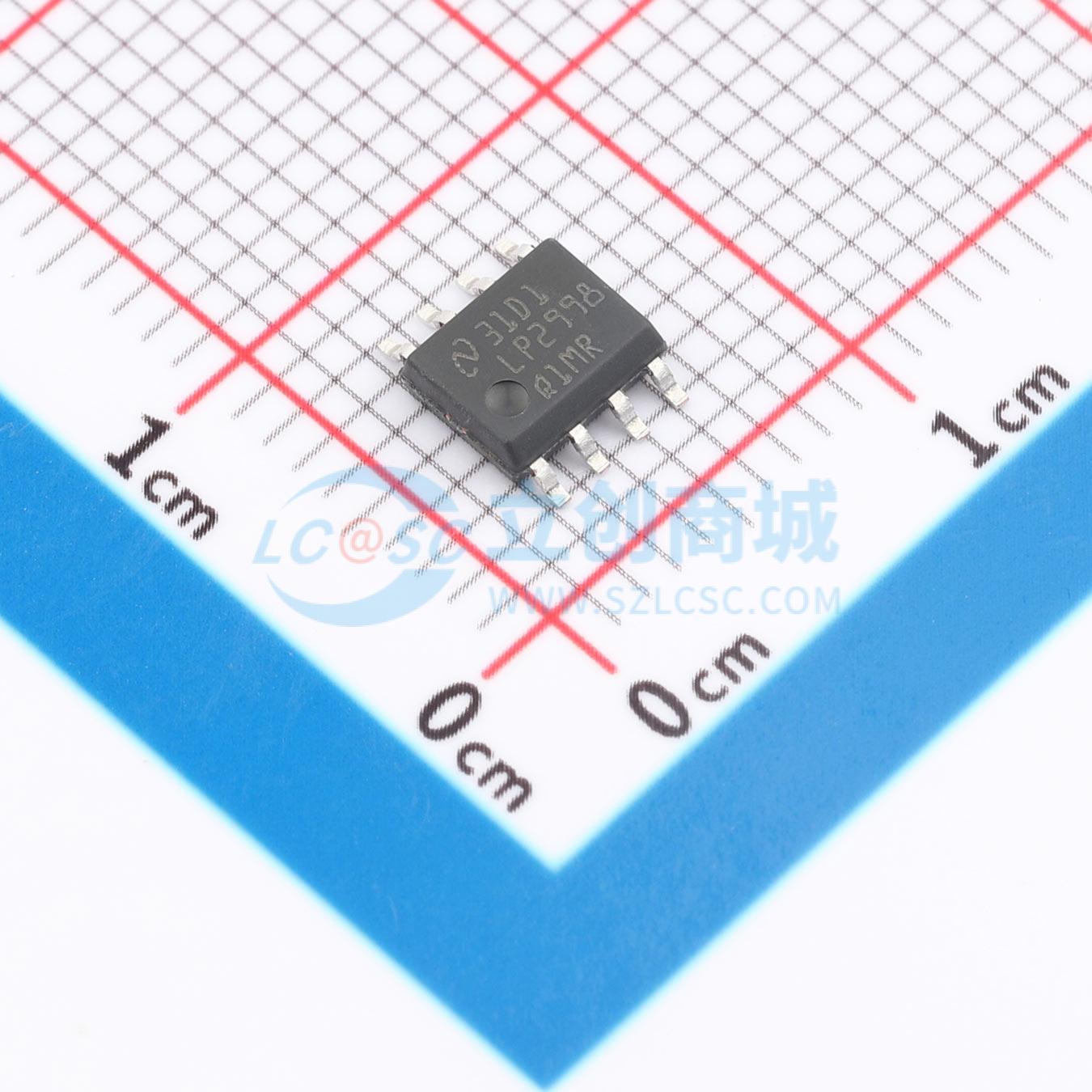

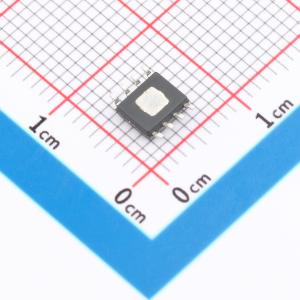

LP2998QMRE/NOPB

LP2998 线性稳压器设计用于满足 JEDEC SSTL-2 和 JEDEC SSTL-18 规格，适用于 DDR-SDRAM 和 DDR2 内存的终端。该器件还支持 DDR3 和 DDR3L VTT 总线终端，VDDQ 最小值为 1.35 V。该器件包含一个高速运算放大器，以提供对负载瞬态的出色响应。输出级在提供 1.5 A 连续电流和高达 3 A 的瞬态峰值时防止直通，这符合 DDR-SDRAM 终端的要求。LP2998 还集成了一个 VSENSE 引脚，以提供更优的负载调节，并且有一个 VREF 输出作为芯片组和 DIMM 的参考。

LP2998 的另一个特点是具有一个低电平有效的关断（SD）引脚，可提供挂起到 RAM (STR) 功能。当 SD 被拉低时，VTT 输出将变为三态，提供高阻抗输出，但 VREF 将保持活动状态。在这种模式下，可以通过降低静态电流来获得节能优势。

• AEC-Q100 测试指南，结果如下 (SO PowerPAD-8)：设备 HBM ESD 分类等级 H1C 结温范围 -40°C 至 125°C
• 1.35 V 最小 VDDQ 源电流和灌电流
• 低输出电压偏移
• 无需外部电阻
• 线性拓扑
• Suspend to Ram (STR) 功能
• 低外部元件数量
• 热关断

• DDR1, DDR2, DDR3, 和 DDR3L 终端电压
• 汽车娱乐信息系统
• FPGA
• 工业/医疗 PC
• SSTL-18, SSTL-2, 和 SSTL-3 终端
• HSTL 终端
