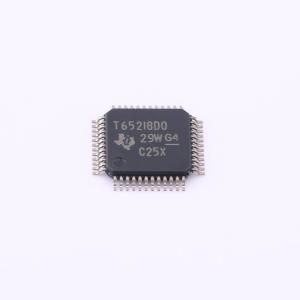

TPS65218D0PHPT

TPS65218D0是一款单片电源管理IC (PMIC)，专为支持便携式（锂离子电池）和非便携式（5V适配器）应用中的AM335x和AM438x系列处理器而设计。此器件的额定工作温度范围为-40°C至+105°C，非常适合各种工业应用。

TPS65218D0经过专门设计，以便为AM438x处理器的所有功能提供电源管理。直流/直流转换器DCDC1至DCDC4分别专门为内核、MPU、DDR内存以及3.3V模拟和I/O供电。LDO1为处理器提供1.8V模拟电压和I/O。GPIO1和GPO2可实现内存复位，GPIO3可实现DCDC1和DCDC2转换器的热复位（仅限335x）利用I2C接口，用户可以启用和禁用所有电压稳压器、负载开关和GPIO。此外，可以通过I2C对UVLO和监控器电压阈值、加电序列和断电序列进行编程。也可监控因过热、过流和欠压引起的中断。该监控器可监测DCDC1到DCDC4以及LDO1。监控器具有两种设置，一种针对典型的欠压容差(STRICT =0b)，一种针对很小的欠压和过压容差(STRICT = 1b)。电源正常信号指示五个电压稳压器正常调节。

三个迟滞降压转换器专门用于为处理器内核、MPU和DDRx内存供电。每个转换器的默认输出电压均可通过I2C接口来调节。DCDC1和DCDC2采用动态电压调节，可在处理器的所有操作点供电。DCDC1和DCDC2还具有可编程的压摆率，有助于保护处理器组件。DCDC3在处理器处于休眠模式时仍然可得到供电，从而保持向DDRx内存供电。如果系统电源出现故障或被禁用，则备用电源为处理器的tamper、RTC或者这两个域提供2个降压转换器。如果PMIC同时连接了系统电源和纽扣电池，则不会消耗纽扣电池的电量。独立的电源正常信号可监测备用转换器。备用电池监视器可用于确定纽扣电池的电量。

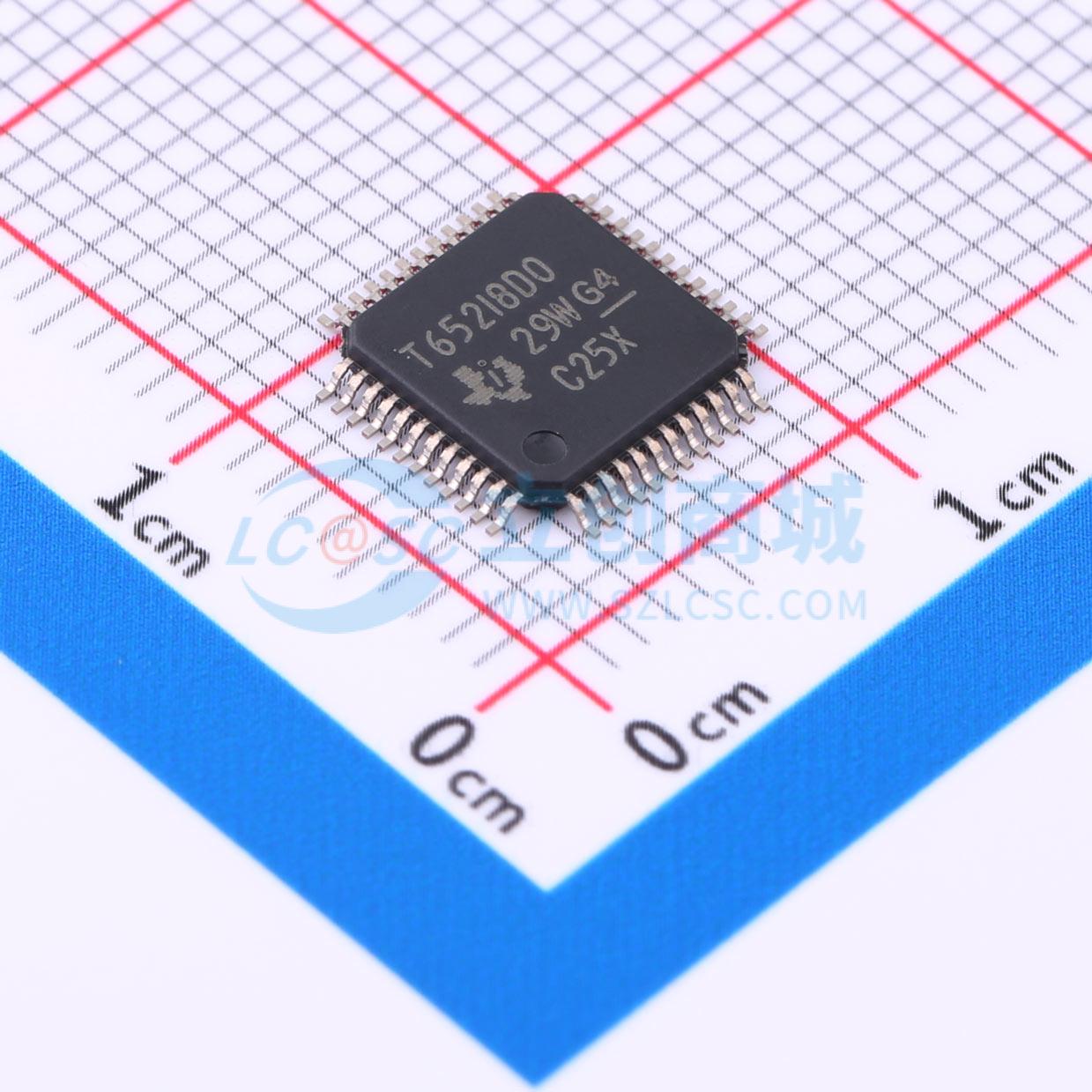

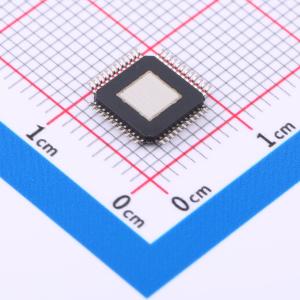

TPS65218D0器件采用48引脚VQFN封装（6mm×6mm，0.4mm间距）。

• 具有集成开关FET的3个可调节降压转换器（DCDC1、DCDC2、DCDC3）：
  • DCDC1：默认电压为1.1V，电流高达1.8A
  • DCDC2：默认电压为1.1V，电流高达1.8A
  • DCDC3：默认电压为1.2V，电流高达1.8A
  • 输入电压范围：2.7V至5.5V
  • 可调节输出电压范围：0.85V至1.675V（DCDC1和DCDC2）
  • 可调节输出电压范围：0.9V至3.4V (DCDC3)
  • 轻负载电流状态下进入节能模式
  • 100%占空比，可实现最低压降
  • 禁用时支持有源输出放电
• 具有集成开关FET的1个可调节降压/升压转换器(DCDC4)：
  • DCDC4：默认电压为3.3V，电流高达1.6A
  • 输入电压范围：2.7V至5.5V
  • 可调节输出电压范围：1.175V至3.4V
  • 禁用时支持有源输出放电
• 2个适用于备用电池域的低静态电流、高效降压转换器（DCDC5、DCDC6）：
  • DCDC5：1V输出电压
  • DCDC6：1.8V输出电压
  • 输入电压范围：2.2V至5.5V
  • 由系统电源或备用纽扣电池供电
• 可调节通用LDO (LDO1)：
  • LDO1：电流高达400mA时，默认值为1.8V
  • 输入电压范围：1.8V至5.5V
  • 可调节输出电压范围：0.9V至3.4V
  • 禁用时支持有源输出放电
• 具有350mA电流限制的低电压负载开关(LS1)：
  • 输入电压范围：1.2V至3.6V
  • 电压为1.35V时，开关阻抗为110mΩ（最大值）
• 具有100mA或500mA可选电流限制的5V负载开关(LS2)：
  • VIN范围为3V至5.5V
  • 电压为5V时，开关阻抗为500mΩ（最大值）
• 具有100mA或500mA可选电流限制的高电压负载开关(LS3)：
  • 输入电压范围：1.8V至10V
  • 开关阻抗：500mΩ（最大值）
• 带有内置监控功能的监控器可用于监测：
  • DCDC1，DCDC2 ±4%容差
  • DCDC3、DCDC4 ±5%容差
  • LDO1 ±5%容差
• 保护、诊断和控制：
  • 欠压锁定(UVLO)
  • 常开按钮监视器
  • 过热警告和关断
  • 备用电源和主电源采用独立的电源正常状态输出
• I2C接口（地址0x24）

• 工业自动化
• 电子销售点(ePOS)
• 测试和测量
• 个人导航
• 工业通信
• 背板I/O
• 工业互联驱动器
