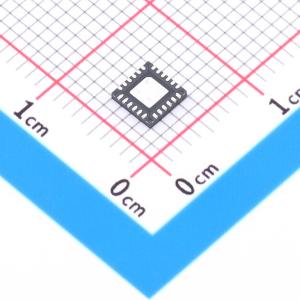

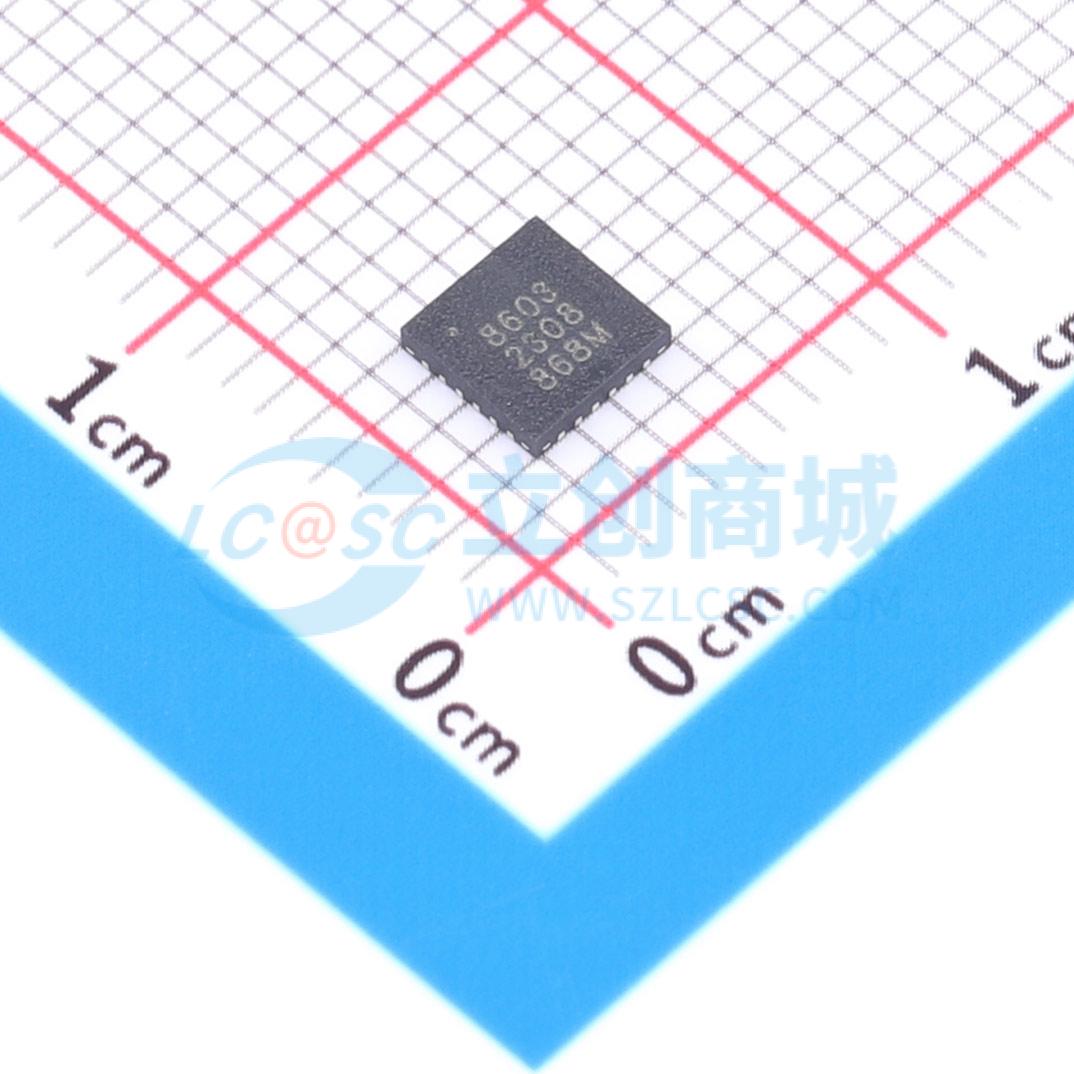

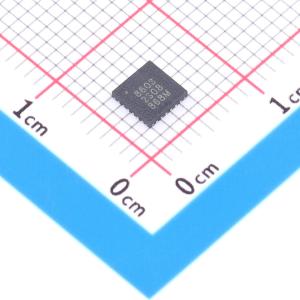

A8603KESTR-R
A8603KESTR R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A8603KESTR-R
- 商品编号
- C2650357
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
A8603是一款用于LCD偏置的固定频率多输出电源。其开关频率可通过编程设置，也可与350 kHz至2.25 MHz之间的外部时钟信号同步，这将最大限度减少对AM和FM无线电频段的干扰。 一个符合I²C标准的串行接口允许系统微控制器通过写入其内部寄存器来配置A8603。在出现故障时，系统控制器还可访问A8603的状态寄存器。 A8603包含一个升压级，其后接两个线性稳压器和两个电荷泵稳压器。每个输出电压都可通过串行接口独立编程。在上电和关断期间，输出会按照预编程的顺序开启和关闭，并带有可调节的延迟，这将满足特定LCD面板的时序要求。 所有输出均具备短路保护功能。升压开关具备过流和过压保护。 A8603采用24引脚4 mm × 4 mm QFN封装，带有外露散热焊盘，可在高环境温度下工作。它无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 符合汽车级AEC - Q100标准
- 输入电压范围为3至10 V
- 四个独立输出电源
- 每个输出电压可独立控制
- 升压开关频率：350 kHz至2.25 MHz
- 具备外部同步能力
- 采用频率抖动技术降低EMI
- 关断电流小于10 μA
- 保护功能：过流、过压、短路和热过载保护
- 通过I2C实现输出完全可编程
- 稳压器电压
- 启动/关断序列
- 故障重试计数器
应用领域
- GPS
- 信息娱乐系统中型LCD
