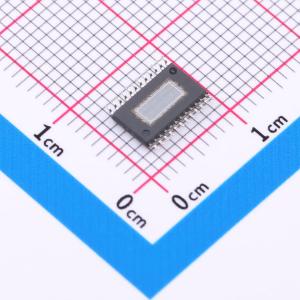

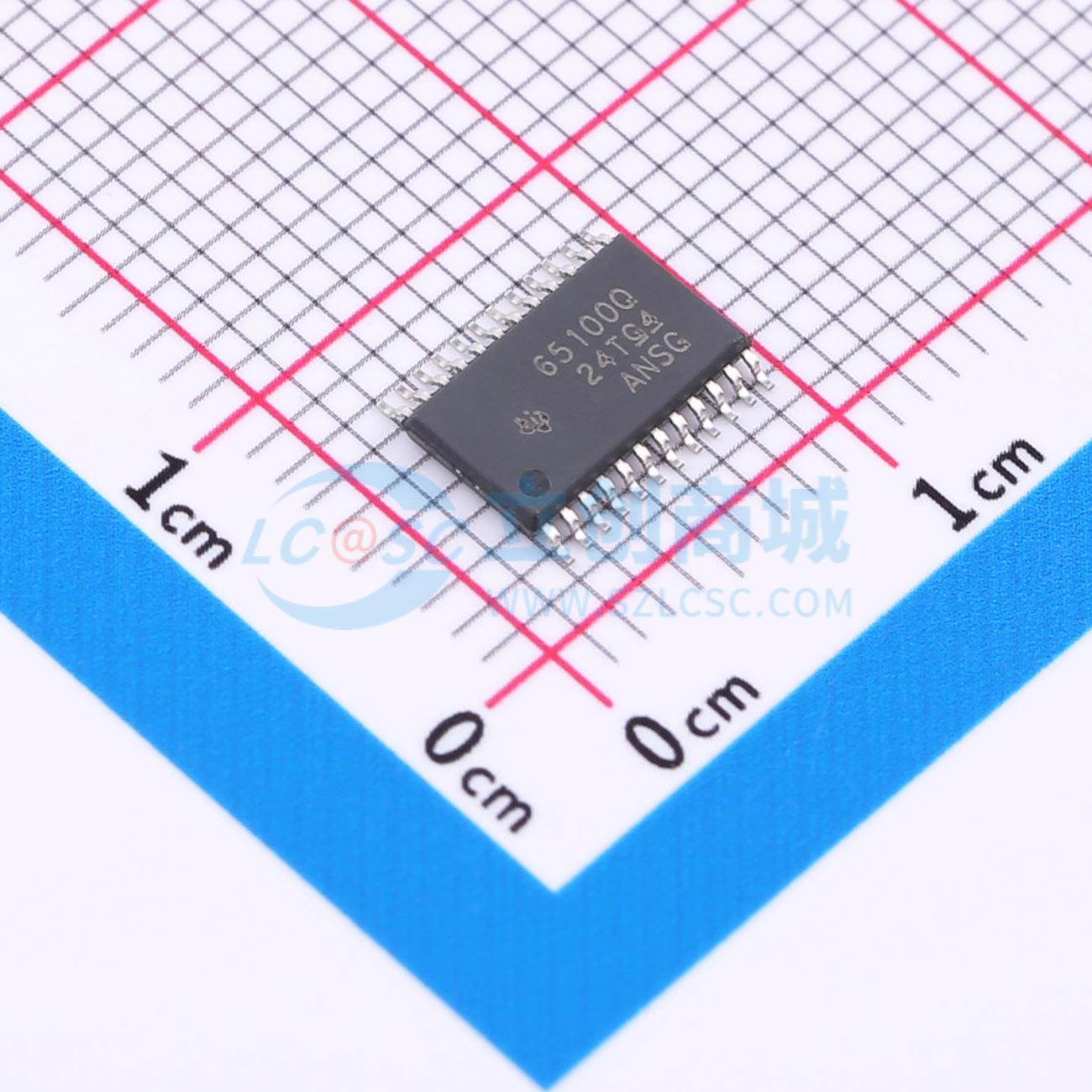

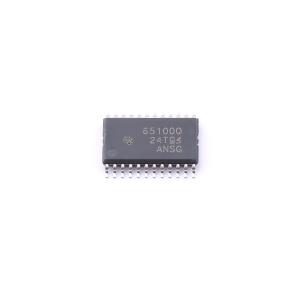

TPS65100QPWPRQ1
带线性稳压器和VCOM缓冲器的三输出LCD电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65100-Q1 具有升压转换器、双电荷泵和 LDO 控制器的汽车类 2.7V 至 5.8V LCD 电源
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65100QPWPRQ1
- 商品编号
- C2650356
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.7V~5.8V | |
| 接口类型 | - | |
| 占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | - | |
| 偏压 | - | |
| 工作温度 | -40℃~+125℃ | |
| 频率 | 1.6MHz |
商品概述
TPS65100-Q1器件提供了一种紧凑的小型电源解决方案，可提供薄膜晶体管 (TFT) LCD 显示器所需的全部三个电压。辅助线性稳压器控制器可用于为仅由 5-V 电源供电的系统生成 3.3-V 逻辑电源轨。
主输出 V01 是一种 1.6-MHz 固定频率 PWM 升压转换器，为 LCD 显示器提供源驱动电压。TPS65100-Q1 具有典型的开关电流限制为 2.3 A。一个完全集成的可调电荷泵倍压器-三倍压器提供正 LCD 栅极驱动电压。一个外部可调负电荷泵提供负栅极驱动电压。
TPS65100-Q1 具有集成的 VCOM 缓冲器，为 LCD 背板供电。对于仅由 5 V 供电的 LCD 面板，TPS65100-Q1 器件具有一个线性稳压器控制器，使用外部晶体管提供稳定的 3.3-V 输出，用于数字电路。为了最大程度地提高安全性，一旦其中一个输出失调，TPS65100-Q1 器件将进入关断状态。可以通过切换输入或使能 (EN) 引脚至 GND 来再次使器件使能。
