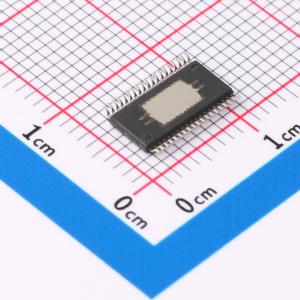

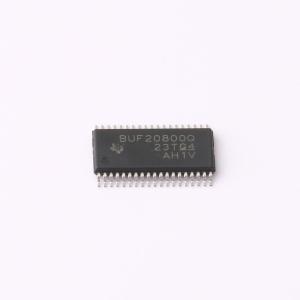

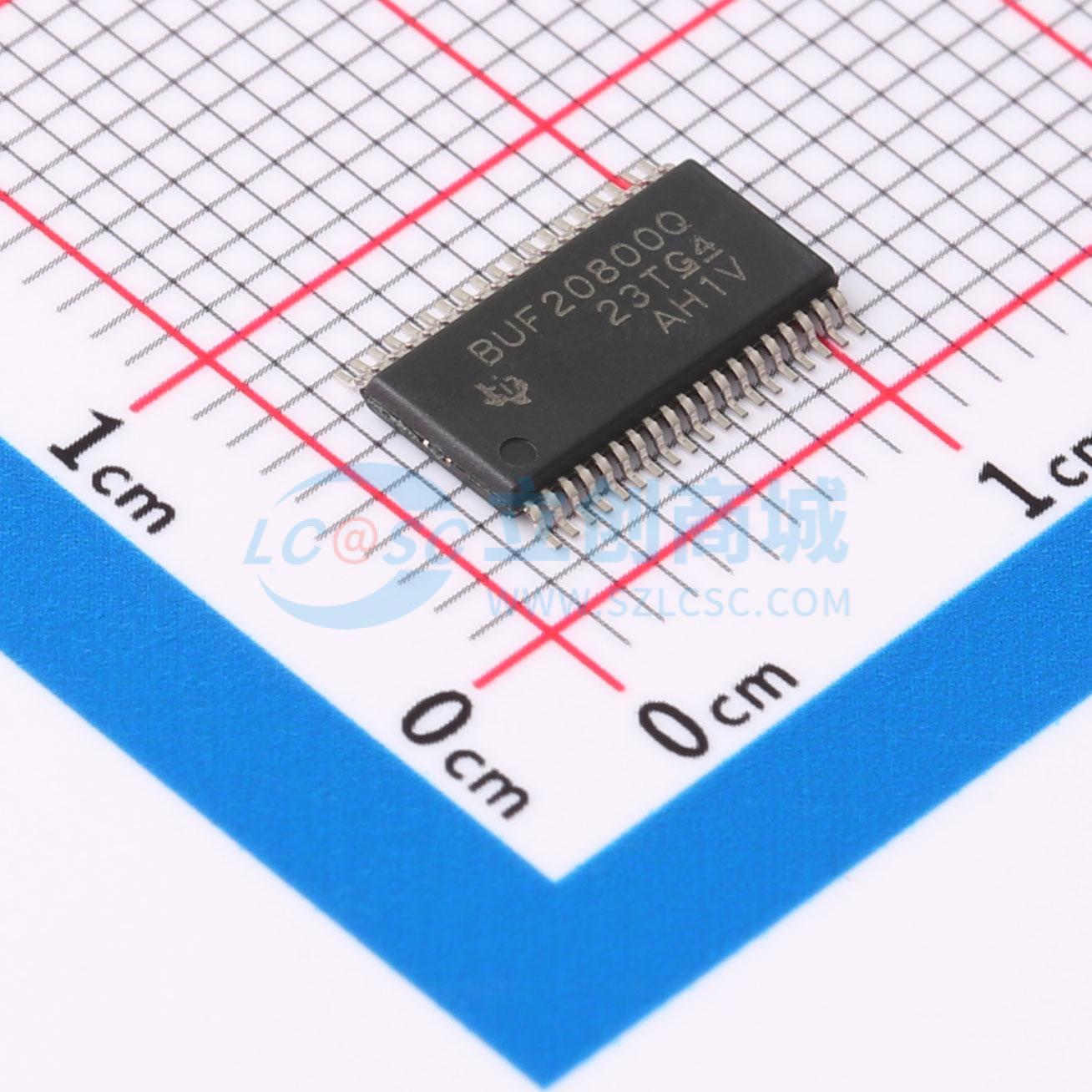

温馨提醒：图片仅供参考，商品以实物为准

BUF20800ATDCPRQ1

18通道可编程伽马电压发生器，具有两个可编程VCOM通道

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BUF20800-Q1 具有两条可编程 VCOM 通道的汽车类 18 通道伽马电压发生器
品牌名称: TI(德州仪器)
商品型号: BUF20800ATDCPRQ1
商品编号: C2652741
商品封装: HTSSOP-38-EP-4.4mm
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	最大电源宽度(Vdd-Vss)	18V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	-
	输入失调电压(Vos)	-
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	-

商品概述

BUF20800-Q1 是一款可编程电压基准发生器，专为TFT-LCD 面板中的伽马校正而设计。它提供18 个用于伽马校正的可编程输出和2 个用于V_COM 调节的通道（每个具有10 位分辨率）。所有通道都可以使用支持高速数据传输（高达3.4MHz）的I²C 接口进行编程。该可编程性替代了传统的更改电阻器值以优化各种伽马电压的耗时过程，使设计人员能够很快地为面板确定正确的伽马电压。无需硬件更改即可轻松实现所需的更改。 BUF20800-Q1 使用TI 的最新小几何尺寸模拟CMOS工艺，从而使其成为适用于大批量生产（而不仅仅是评估）的极具竞争力的选择。 BUF20800-Q1 采用具有PowerPAD的HTSSOP-38封装。其额定温度范围为 -40℃ 至 +105℃ 。

商品特性

符合汽车类应用，符合AEC-Q100 标准
器件温度1 级
器件HBM ESD 分类等级2
器件CDM ESD 分类等级C4
低电源电流： 900μA/通道
模拟电源电压：7V 至18V
数字电源电压：2V 至5.5V
18 通道伽马校正
2 通道可编程 VCOM：50mA IOUT
10 位分辨率
轨至轨输出
I²C 接口3.4MHz 高速模式
提供演示板和软件

应用领域

替代基于电阻器的伽马解决方案
TFT-LCD 基准驱动器
动态伽马控制

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	-
	共模抑制比(CMRR)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	25uA
	输出电流	45mA
	工作温度	-40℃~+105℃
	单电源	7V~18V
