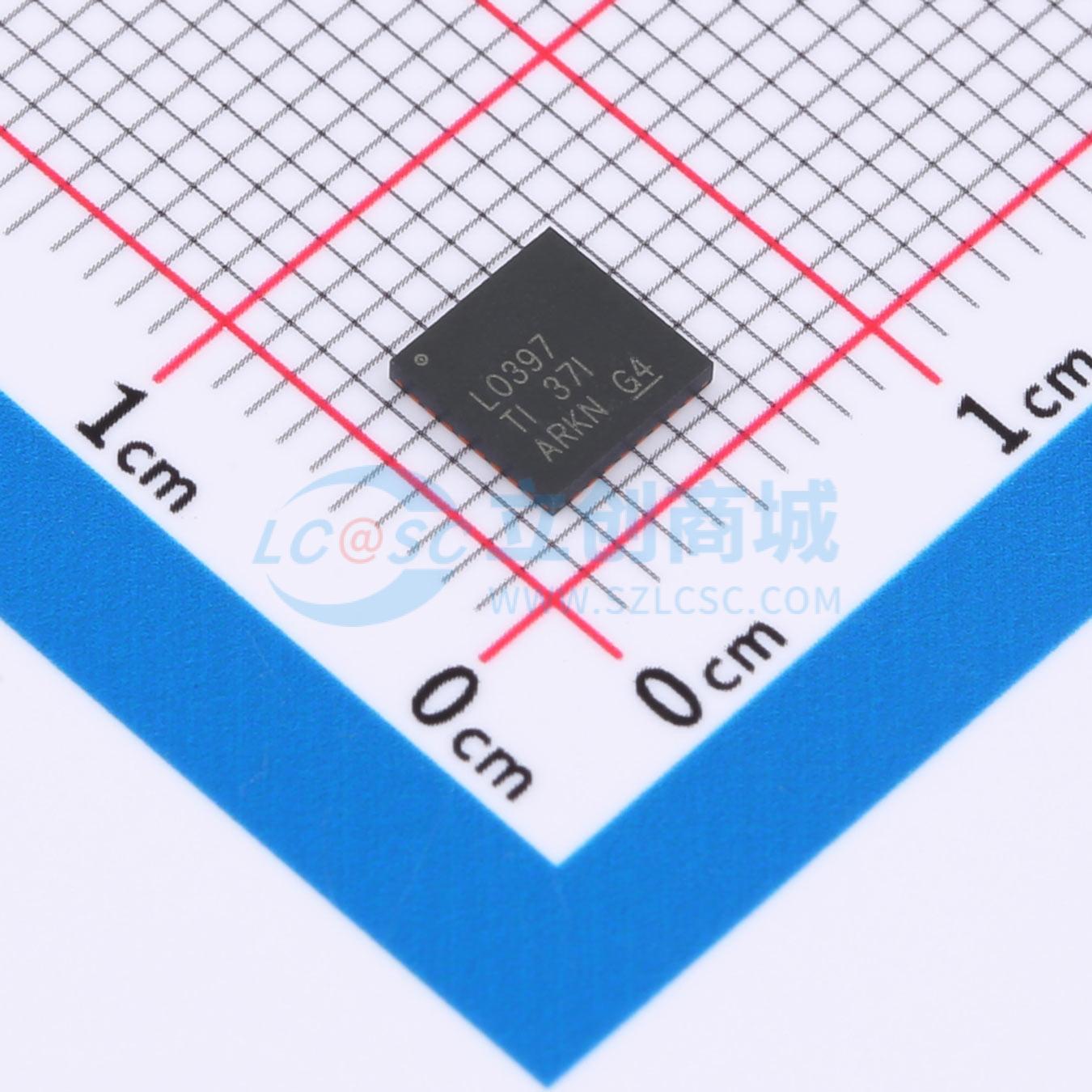

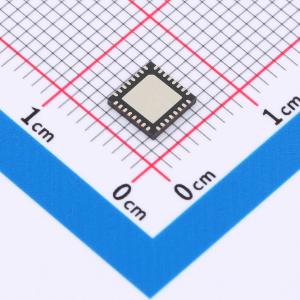

LMH0397RTVR

LMH0397是带有集成时钟恢复器的3G SDI - SDI 75Ω双向I/O。此器件可以在输入模式下配置为自适应电缆均衡器，也可以在输出模式下配置为双电缆驱动器，允许系统设计人员灵活地将单个BNC用作输入或输出端口，从而简化HD - SDI视频硬件设计。集成的时钟恢复器在两种模式下均可锁定到所有支持的高达2.97Gbps的SMPTE数据速率。此双向I/O具有片上75Ω终端和回损补偿网络，满足严格的SMPTE回损要求。 额外的75Ω驱动器输出可让LMH0397支持各种系统功能。在EQ（均衡器）模式下，该第二个75Ω驱动器可用作环通输出。在电缆驱动器(CD)模式下，该75Ω驱动器可用作第二个扇出电缆驱动器。主机侧100Ω驱动器也可在CD模式下用作环回输出，从而用于监控。 片上时钟恢复器可减弱高频抖动并使用纯净的低抖动时钟完全重新生成数据。此时钟恢复器具有内置环路滤波器，且不需要任何输入参考时钟。LMH0397还有内部眼图张开度监视器和可编程引脚，以便进行CDR锁定指示、输入载波检测或硬件中断，从而支持系统诊断和电路板启动。 LMH0397由2.5V单电源供电运行。该器件采用小尺寸5mm × 5mm 32引脚WQFN封装。LMH0397还与LMH1297的引脚兼容。

• 带有集成时钟恢复器的用户可配置型自适应电缆均衡器或电缆驱动器
• 支持ST - 424 (3G)、ST - 292 (HD) 和ST - 259 (SD)
• 兼容DVB - ASI 和AES10 (MADI)
• 集成时钟恢复器锁定为2.97Gbps、1.485Gbps 或1.001分频子速率和270Mbps的SMPTE速率
• 片上75Ω终端和回损补偿网络
• EQ（均衡器）模式：带有集成时钟恢复器的自适应电缆均衡器，具有去加重功能的100Ω输出驱动器，时钟恢复型75Ω环通输出
• EQ模式电缆传输距离（Belden 1694A，禁用SDI_OUT）：2.97Gbps时为200m，1.485Gbps时为300m，270Mbps时为600m
• CD（电缆驱动器）模式：带有集成时钟恢复器的双路差分输出电缆驱动器，自适应PCB输入均衡器，时钟恢复型100Ω环回输出
• 75Ω输出端的自动预加重和转换率控制
• 75Ω和100Ω输出端的极性反转通过ENABLE引脚进行断电控制
• 2.5V单电源
• EQ模式功耗：275mW（典型值），CD模式功耗：290mW（典型值）
• 可通过引脚、SPI或SMBus接口进行编程
• 工作温度范围：-40°C至 + 85°C
• 5mm×5mm 32引脚WQFN封装

• SMPTE兼容串行数字接口(SDI)
• 广播视频路由器、交换机、分配放大器和监视器
• IP媒体网关
• 数字视频处理和编辑
