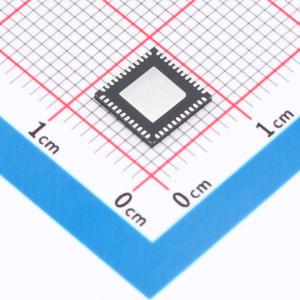

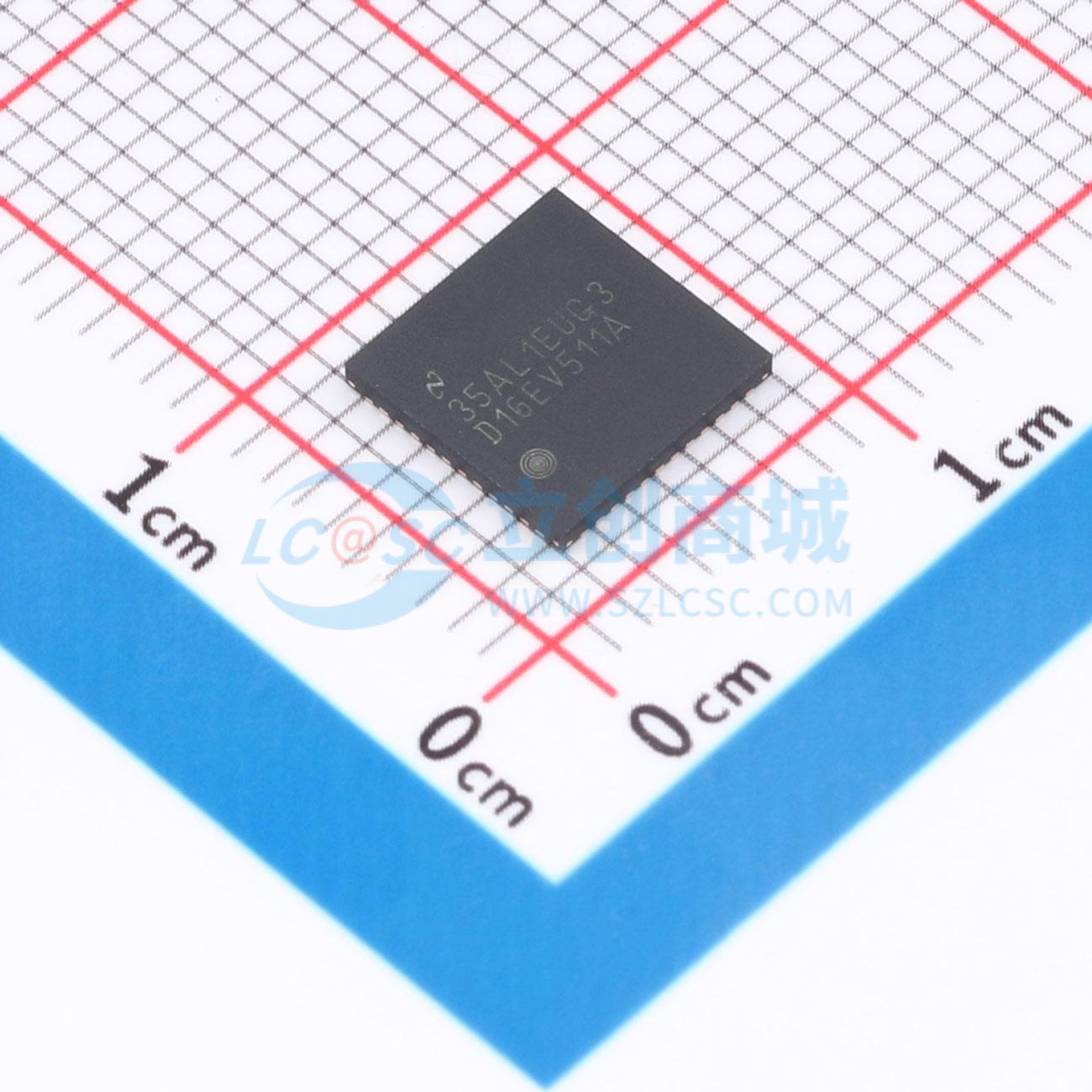

DS16EV5110ASQE/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS16EV5110A 用于 DVI、HDMI 源/中继器/接收器应用的视频均衡器 (3D+C)
品牌名称: TI(德州仪器)
商品型号: DS16EV5110ASQE/NOPB
商品编号: C2652754
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

DS16EV5110A是一款多通道均衡器，针对视频电缆延长的源端/中继器/接收端应用进行了优化。它的工作速率范围为250Mbps至2.25Gbps，常见应用速率为1.65Gbps和2.25Gbps（每个数据通道）。它包含三个最小化传输差分信号（TMDS）数据通道和一个时钟通道，符合DVI和HDMI接口规范。它能补偿趋肤效应和介质损耗，这是在商用高清视频电缆上传输视频时常见的现象。输入符合DVI和HDMI要求，具备可编程的输入均衡级别。可编程的均衡级别可提供最佳的信号增强，并减少符号间干扰。可通过引脚接口或可选的系统管理总线选择八种增强级别。时钟通道针对高达225MHz的时钟速率进行了优化，并具备信号检测电路。为了最大程度提高抗噪能力，DS16EV5110A采用了具有可编程阈值的信号检测器。该阈值可通过系统管理总线（SMBus）接口进行调节。 DS16EV5110A可用于源端应用、接收端应用或作为中继器。 DS16EV5110A还通过输出使能控制支持系统电源管理。通过SMBus提供额外的控制，可针对特定应用需求进行定制和优化。这些控制包括可编程特性，如输出幅度和增强控制以及系统级诊断。 DS16EV5110A可与DS16EV5110引脚兼容替换。它具有增强型CML输出，在掉电时呈现高阻抗。

商品特性

可通过3个引脚或SMBus接口设置8级均衡
直流耦合输入和输出
针对250Mbps至2.25Gbps的工作速率进行优化，支持UXGA、480 I/P、720 I/P、1080 I和1080 P，具备8位、10位和12位色深分辨率
两个DS16EV5110A器件支持DVI/HDMI双链路
符合DVI 1.0和HDMI 1.3a的TMDS接口
时钟通道信号检测（LOS）使能，用于节能待机模式
系统管理总线（SMBus）可控制增强、输出幅度、使能和时钟通道信号检测阈值
低功耗：475mW（典型值）
在1.65Gbps速率下，包括电缆在内的总抖动为0.13 UI
单3.3V电源供电
小型7mm x 7mm、48引脚无引线WQFN封装
工作温度范围：-40℃至+85℃
可延长TMDS电缆传输距离：
- 24 AWG DVI电缆>40米（1.65Gbps）
- 28 AWG DVI电缆>20米（1.65Gbps）
- Cat5/Cat5e/Cat6电缆>20米（1.65Gbps）
- 28 AWG HDMI电缆>20米（2.25Gbps）

应用领域

HDMI / DVI电缆延长器
HDMI / DVI开关
投影仪
高清显示器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	视频接口芯片
	类型	均衡器
	数据接口	SMBus

	属性	参数值
	数据速率	2.25Gbps
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
