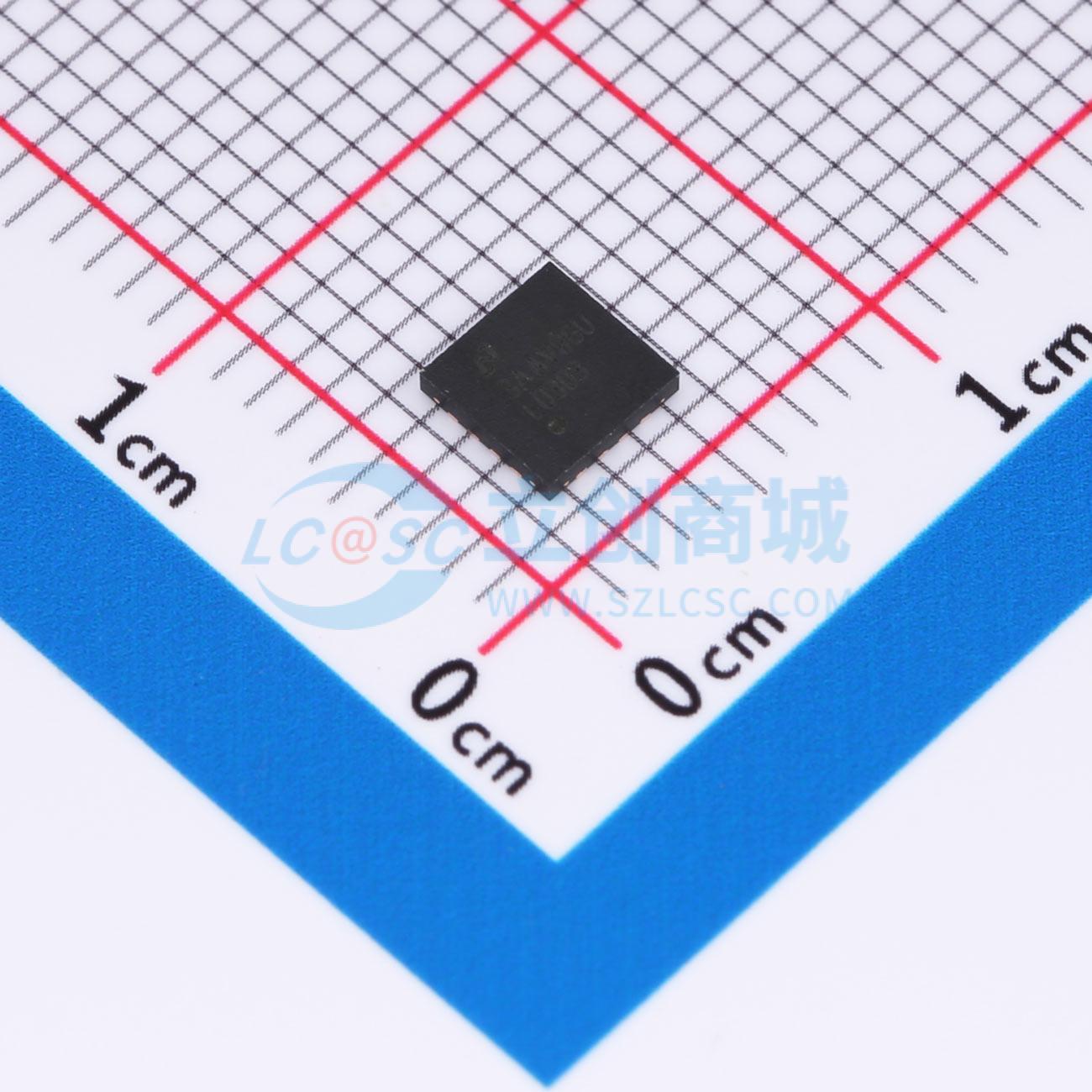

温馨提醒：图片仅供参考，商品以实物为准

LMH0303SQE/NOPB

LMH0303 3-Gbps HD/SD SDI Cable Driver With Cable Detect

描述: 支持ST 424 (3G), 292 (HD) 和 259 (SD)，数据速率高达2.97 Gbps，支持DVB-ASI在270 Mbps，具有电缆检测功能，输出驱动器功率控制。
品牌名称: TI(德州仪器)
商品型号: LMH0303SQE/NOPB
商品编号: C2652759
商品封装: WQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.082克(g)

商品参数

商品概述

LMH0303是一款带线缆检测功能的3-Gbps HD/SD SDI线缆驱动器，适用于ST 424、ST 292、ST 344和ST 259串行数字视频应用，可驱动最高2.97Gbps数据速率的75Ω传输线。器件集成智能感应功能以提升系统诊断能力，线缆检测功能可检测近端端接，判断输出BNC接口是否正确连接线缆；输入信号丢失检测可检测线缆驱动器输入端是否存在有效信号。感应功能可用于提示系统故障，并激活深度节电模式，将线缆驱动器的功耗降低至4mW，所有功能均可通过SMBus接口访问。该器件提供两种可选压摆率，输出幅度可通过SMBus以5mV步长在±10%范围内调节，采用单路3.3V电源供电，提供16引脚WQFN封装。

商品特性

支持ST 424 (3G)、ST 292 (HD)、ST 259 (SD)标准，支持最高2.97Gbps的数据速率
支持270Mbps速率的DVB-ASI
输出端带有线缆检测功能
输入端带有信号丢失检测功能
带有输出驱动器掉电控制功能
SD模式典型功耗为130mW，HD模式典型功耗为155mW，节电模式典型功耗为4mW
采用单路3.3V电源供电
输出为75Ω单端输出，输入为100Ω差分输入
支持压摆率可选配置
工作温度范围为工业级：-40℃~85℃
采用16引脚WQFN封装
封装焊盘与LMH0302兼容

应用领域

ST 424、ST 292、ST 344、ST 259串行数字接口
数字视频路由器和交换机
分配放大器

	属性	参数值
	商品目录	视频接口芯片
	类型	驱动器
	数据接口	SMBus
	数据速率	2.97Gbps

	属性	参数值
	工作电压	3.13V~3.46V
	工作温度	-40℃~+85℃
	功能特性	链路状态监测
