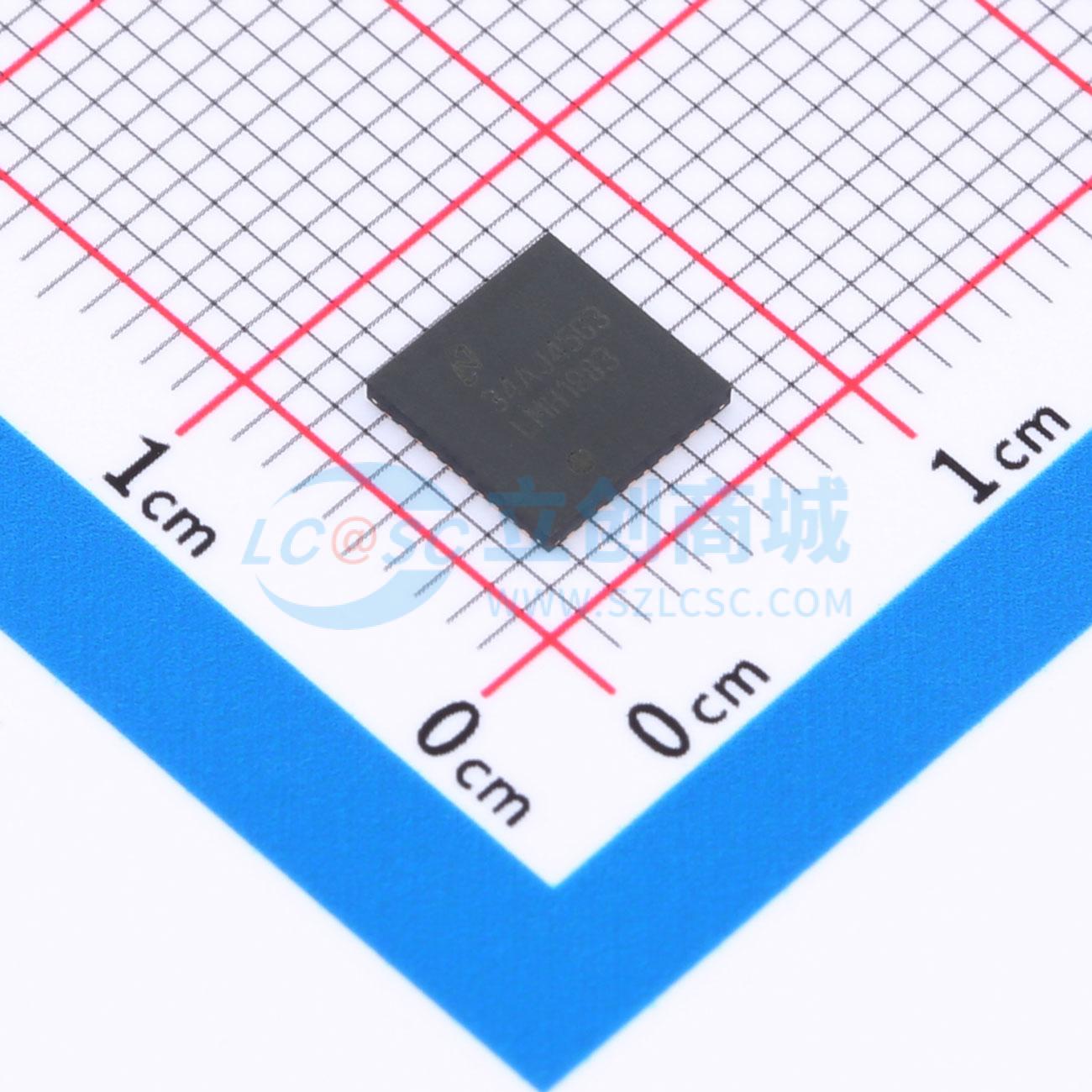

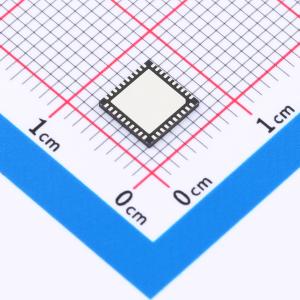

LMH1983SQ/NOPB

LMH1983 3G/HD/SD视频时钟发生器带音频时钟

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH1983 是一个高度集成的可编程音频/视频 (A/V) 时钟发生器，适用于广播和专业应用。它可以通过四个PLL同时生成A/V时钟。
品牌名称: TI(德州仪器)
商品型号: LMH1983SQ/NOPB
商品编号: C2652753
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.366667克(g)

商品参数

商品概述

LMH1983是一款高集成度可编程音视频时钟发生器，适用于广播和专业领域应用，可替代支持SMPTE串行数字视频和数字音频AES3/EBU标准应用中的多个锁相环和压控晶体振荡器，可为任意SDI发射器提供低抖动参考时钟，无需额外时钟清洁电路即可满足严格的输出抖动要求。它具备自动输入格式检测功能，可简单编程实现多种音视频输出格式，支持帧同步锁相或数字自由运行模式，可对各类自动功能进行覆盖编程。可识别的输入格式包括主流视频标准的HVF同步、27MHz、10MHz以及32/44.1/48/96kHz音频字时钟。它采用双级锁相环架构，集成了四个锁相环和三个片上压控振荡器。第一级PLL1使用外部低噪声27MHz压控晶体振荡器，采用窄环路带宽，可为后级提供干净的参考时钟；第二级包含PLL2、PLL3、PLL4三个并行压控振荡器锁相环，可同时生成主流数字音视频时钟基准频率，包括148.5MHz、148.5/1.001MHz以及98.304MHz（4×24.576MHz），每个锁相环都可生成时钟和定时脉冲以指示帧顶。当锁定参考信号时，内部10位ADC会跟踪环路滤波器控制电压；当参考信号丢失时，可通过编程使LMH1983保持控制电压，使输出精度维持在原参考值的±0.5ppm（典型值）范围内，LMH1983可配置为以无毛刺操作重新同步到原参考信号。

商品特性

集成四个锁相环，可同时生成音视频时钟，PLL1输出27MHz或13.5MHz，PLL2输出148.5MHz或74.25MHz，PLL3输出148.5/1.001MHz或74.25/1.001MHz，PLL4输出98.304MHz/2X，ΔX范围0至15
具备3×2视频时钟交叉点
可灵活调整锁相环带宽，优化抖动性能和锁定时间
支持对新参考信号的软重同步
参考信号丢失时可工作在数字保持模式或自由运行模式
提供参考丢失和锁相环失锁状态标志
采用3.3V单电源供电
带地址选择引脚（3种状态）的I2C接口

应用领域

三速率（3G/HD/SD）SDI串并转换
FPGA参考时钟生成与净化
音频嵌入或解嵌
摄像机
帧同步器（帧同步锁相、DARS）
模数转换、数模转换、编辑、处理卡
键控器和标志插入器
格式或标准转换器
视频显示器和投影仪
音视频测试测量设备

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	I2C
	数据速率	-

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+85℃
	功能特性	内置锁相环；视频格式识别
