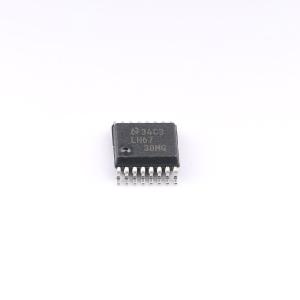

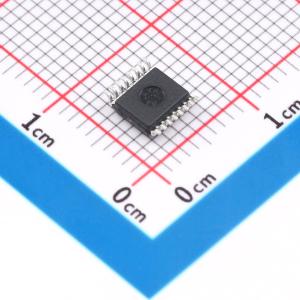

温馨提醒：图片仅供参考，商品以实物为准
LMH6738MQX/NOPB
超宽带、低失真三运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6738 非常宽带、低失真三路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6738MQX/NOPB
- 商品编号
- C2652743
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 3 | |
| 带宽(-3db) | 750MHz | |
| 压摆率(SR) | 3300V/us | |
| 微分增益 | 0.02% | |
| 微分相位 | 0.01deg | |
| 输入失调电压(Vos) | 0.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 7uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 8V~12V | |
| 共模抑制比(CMRR) | 50dB | |
| 静态电流(Iq) | 32mA | |
| 功能特性 | ESD保护；使能/关断功能；输入缓冲器 | |
| 输出电流 | 90mA |
商品概述
LMH6738是一款超宽带直流耦合单片运算放大器，专为超高分辨率视频系统以及要求出色信号保真度的宽动态范围系统设计。采用电流反馈架构，增益范围为±1至±10，无需外部补偿即可提供稳定工作，即使在单位增益下也可稳定工作。在+2增益下，可支持拥有400MHz 2V峰峰值-3dB带宽的超高分辨率视频系统，在负载为100Ω、30MHz频率下可达到12位失真水平，输入参考噪声为2.3nV/Hz，是高速快闪模数转换器和数模转换器的驱动器或缓冲器，低输入参考噪声和低谐波失真可为要求宽带放大器提供出色信号纯度的宽动态范围系统提供合适解决方案，器件内置有限的ESD保护。
商品特性
- 增益AV=+1时，-3dB小信号带宽为750MHz
- 20MHz频率下三次谐波失真为-85dBc
- 输入噪声电压为2.3nV/Hz
- 压摆率为3300V/μs
- 总电源电流为33mA，单路运算放大器电源电流为11.3mA
- 线性输出电流为90mA
- 负载RL=150Ω时，差分增益/差分相位为0.02/0.01
- 增益范围为±1至±10，单位增益下无需外部补偿即可稳定工作
- +2增益下可支持400MHz 2V峰峰值-3dB带宽的超高分辨率视频系统
- 100Ω负载、30MHz频率下可实现12位失真水平
应用领域
- RGB视频驱动器
- 高分辨率投影仪
- 快闪模数转换器驱动器
- 数模转换互阻缓冲器
- 宽动态范围中频放大器
- 通信接收器
- DDS后置放大器
- 宽带反相加法器
- 线路驱动器
