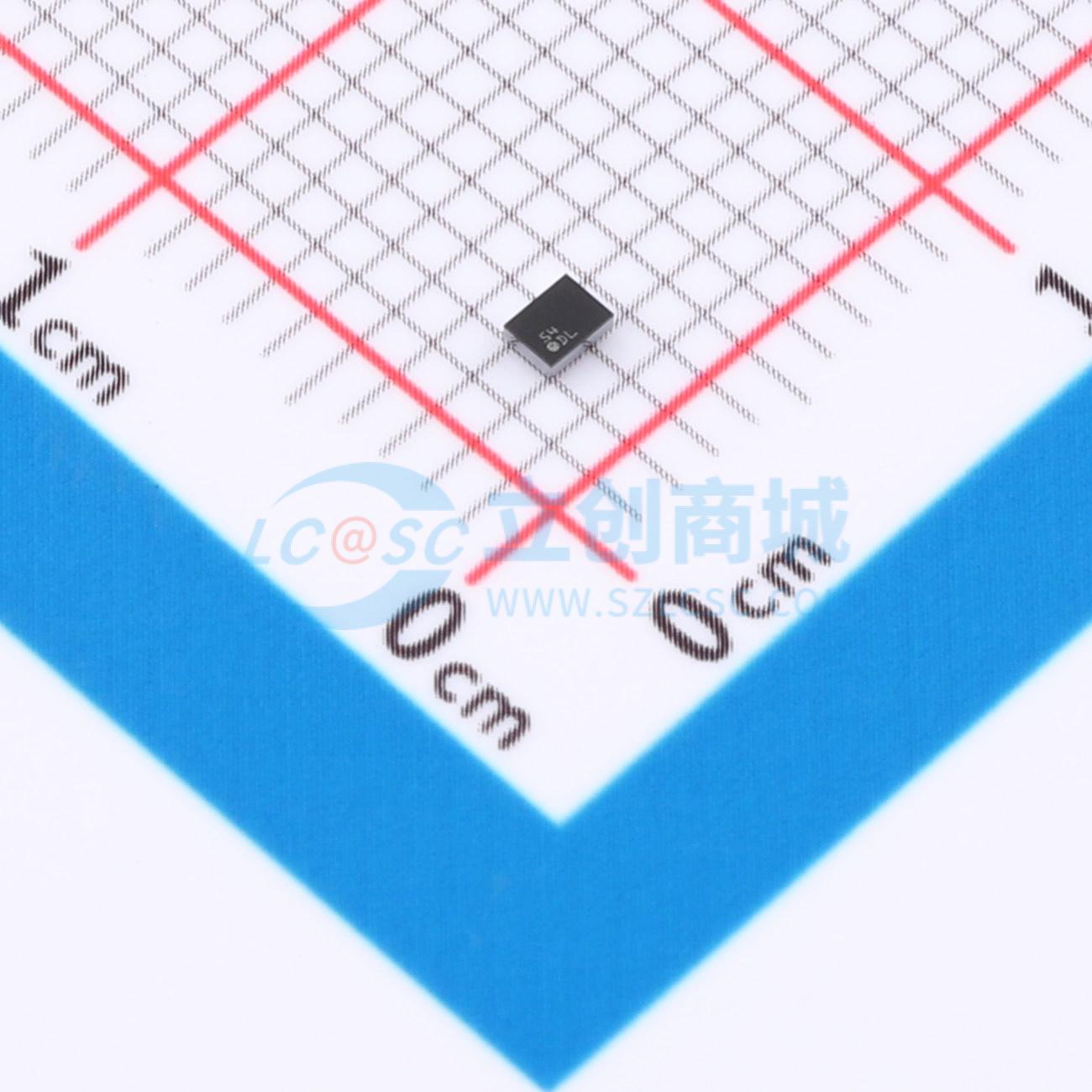

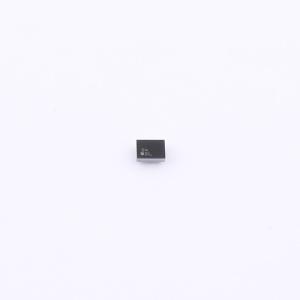

LM2757TMX/NOPB

描述: LM2757 具有输出（停机时）的开关电容器升压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2757TMX/NOPB
商品编号: C2650338
商品封装: DSBGA-12(1.2x1.6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

参数完善中

商品概述

LM2757是一款定频预调节开关电容电荷泵，工作频率为1.25 MHz，可产生低噪声的稳压输出电压。该器件可配置为在4.1 V时提供高达100 mA的电流、在4.5 V时提供110 mA的电流，或在5 V时提供180 mA的电流。通过根据输入电压和输出电压选项选择，使电荷泵以3/2或2的增益运行，无需使用电感器即可实现出色的效率。当LM2757关闭时，VOUT引脚呈现高阻抗。这使得它可用于在LM2757关闭时需要由另一个电源驱动稳压输出总线的应用中。 LM2757采用微小的12引脚、0.4 mm间距的DSBGA封装。该器件仅需4个小型、低成本的陶瓷电容器，非常适合空间受限的电池供电应用。此外，该器件还具备内置软启动、过流保护和热关断功能。

商品特性

双增益转换器（2倍、3/2倍），效率高达93%
无电感解决方案，仅使用4个小型陶瓷电容器
总解决方案面积 < 12 mm²
真正的输入 - 输出和输出 - 输入断开功能
高达180 mA的输出电流能力（5 V）
可选4.1 V、4.5 V或5 V输出
预调节功能可最大程度减少输入电流纹波
1.24 MHz开关频率，实现低噪声、低纹波输出电压
集成过流和热关断保护

应用领域

USB/USB-OTG/HDMI电源
超级电容器充电器
键盘LED驱动
音频放大器电源
低电流相机闪光灯
通用锂离子电池到5 V转换
手机SIM卡
